射出成型模具是一種精密模具系統，由 20 多個專用組件組成，這些組件協同工作，將熔融塑膠轉化為複雜尺寸的零件。
與簡單的模具不同，現代射出成型模具整合了熱管理系統（冷卻通道，溫度均勻性為±5°C）、機械頂出機構（頂針，每個頂針的頂力為0.5-1.0噸）和精密導向系統（導銷，公差為H7/g6），可在保持±0.05毫米的同時，實現15-60秒的循環時間。
了解基本原理 注塑模具組件可以幫助您設計更好的產品、進行故障排除並提高產品品質。本指南詳細介紹了大批量生產模具所需的結構組件、功能係統和材料規格。
注塑模具的種類
在了解注塑模具及其基本類型之前， 什麼是注塑成型?
注塑成型是一種用於大量生產塑膠零件的製造流程。其工作原理是將塑膠顆粒熔化，將液態塑膠注入模具，冷卻後形成固體形狀。這種方法快速、高效，非常適合製造強度高、重量輕、細節豐富的零件。
由於模具可以重複使用，射出成型非常適合一致性和品質要求較高的生產場合。注塑模具種類繁多，每種模具都有其獨特的結構和生產能力，以滿足不同的需求。讓我們來看看幾種常見的射出成型模具類型：
單腔模具
最簡單的類型—每次注射循環生產一個零件。
- 優點：成本低、建造和修改速度快、品質控制出色、缺陷風險低。非常適合原型製作、設計驗證或中小批量生產。
- 限制：產量低；不適用於大量生產（需要切換到多腔機才能擴大規模）。
多腔模具
在一個循環中生產多個相同的零件（例如，4、8、16 或 64 個以上的型腔，取決於零件尺寸和機器）。
- 優點：大幅提高生產速度，降低零件成本，非常適合大量生產。
- 限制：設計/建造更複雜、成本更高；需要精確平衡流道、冷卻和通風，以確保所有腔體填充均勻且品質良好。
居家模具
多腔模具，可以在一個循環中生產多個不同但相關的零件（例如，左/右後視鏡外殼或一組緊固件）。
- 優點：與為每個零件單獨製作模具相比，可節省成本；適用於中等批量生產的零件系列。
- 限制：由於幾何形狀各異，難以平衡流動/冷卻；缺陷或收縮不一致的風險較高。
雙板模具
最常見、最基本的設計－使用兩塊板（固定的A面帶有型腔，可移動的B面帶有型芯）。澆口和流道隨零件一起頂出。
- 優點：結構簡單，成本低，易於維護和操作。適用於大多數標準部件。
- 限制：滑軌/閘門需要修剪；不太適合對美觀要求較高的場合。
三板模具
在固定側和移動側之間增加第三塊（滑道）板，用於單獨彈出滑道。
- 優點：澆口痕跡清晰，流道自動分離（無需手動修整）。非常適合對外觀或美觀度要求嚴格的零件。
- 限制：比雙板模具更複雜、更昂貴。
雙色/多色模具
允許在同一模具中依序注射兩種（或多種）不同材質/顏色（例如，剛性底座+柔軟握把，或多色零件）。採用旋轉型芯或傳遞方式。
- 優點：無需組裝步驟，黏合力更強，外觀和觸感更佳。廣泛應用於汽車內裝、消費品和工具領域。
- 限制：需要專用設備和精確設計；模具成本和複雜性較高。
嵌件模具
將預成型的嵌件（通常是金屬的－銷釘、端子、襯套、螺紋）放入模具中，然後將塑膠注入其中。
- 優點：無需單獨組裝即可製造堅固的混合零件；廣泛應用於電子產品、汽車感測器、醫療手柄等領域。
- 限制：需要精確的插件定位、溫度控制和防止飛邊。
疊模
將多個分型線/型腔垂直堆疊，由一個注射點供料－無需更大的機器噸位即可有效提高產量（甚至更多）。
- 優點：適用於扁平/薄壁零件（例如蓋子、托盤、容器）的高產量；最大限度地提高大批量生產的效率。
- 缺點：非常昂貴，機械結構複雜，需要精確的同步和平衡。

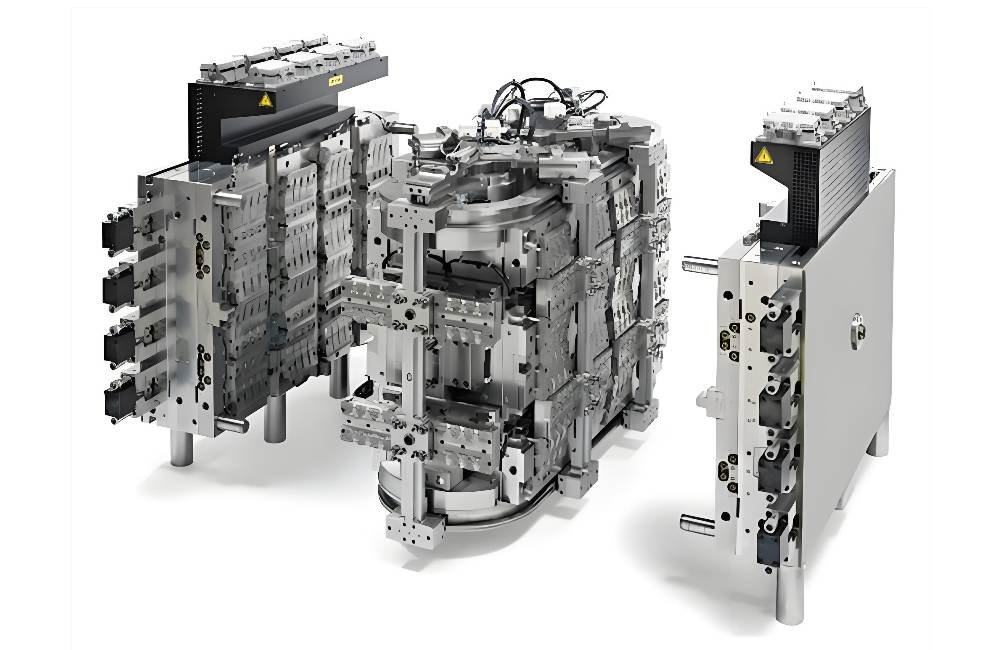

注塑模具的關鍵零件
射出成型模具由幾個關鍵部件組成，這些部件協同工作，完成塑膠零件的成型、冷卻和脫模。讓我們來看看射出成型模具最重要的幾個零件：
1. 模架和結構部件
模座提供結構框架，容納所有功能部件。夾緊板通常是模座的一部分。 模架是注塑模具的基礎零件。它將模具牢固地固定在註塑機中，並在操作過程中提供結構支撐。
它由兩部分組成：一部分是固定板（固定在機器上），另一部分是移動板，移動板在註塑過程中會打開和關閉。這兩部分確保模具的正確對準，並能承受射出成型過程中的高壓。
標準模座組件
| 元件 | 功能 | 標準材質 |
|---|---|---|
| 板（空腔板） | 房屋空腔插入件；固定側 | S50C（JIS）/ 1050（AISI） |
| B 型板（芯板） | 房屋核心插入件；移動側 | S50C |
| 支撐板 | 防止B板在腔體壓力下發生撓曲 | S50C（每跨厚度） |
| 噴射器殼體 | 包含彈出機構 | S50C |
| 頂出器固定板 | 容納頂針 | 45＃Steel |
| 夾緊板 | 與機器壓板的接口 | S50C（上/下） |
支援組件
支撐柱（墊片）:
- 放置在B板和頂出器背板之間，以防止偏轉
- 計算高壓區每100-150平方公分投影面積設定一支柱
- 直徑：25-40毫米，取決於模具尺寸
泉:
- 回位彈簧：確保頂出板在模具閉合前復位。
- 載重：每毫米壓縮2-4公斤力
- 預緊力：組裝過程中壓縮 10-15%。
2. 型芯成型組件：型腔與型芯
腔體（女性部分）和 核心（男性部分） 構成模製零件的基本形狀幾何結構。這些組成部分決定了零件的美觀、尺寸精度和結構完整性。
腔體（固定側 – A 板）
- 功能：形成外部表面、紋理和視覺特徵
- 位置：安裝在固定平台上（固定在註塑機噴嘴側）
- 關鍵規格：
- 表面處理：根據美觀要求，等級從 SPI A-1（鏡面）到 D-3（噴砂）不等
- 硬度：HRC 48–52（硬化鋼），適用於磨料（玻璃纖維填充）
- 拔模角度：每側 0.5°–3°，取決於紋理深度
核心（移動側 – B 板）
- 功能：建立內部特徵、孔、凸台和倒角
- 位置：安裝在移動式壓板上（頂出側）
- 關鍵規格：
- 芯體/腔體介面：精密配合，間隙為0.01–0.03mm，防止飛邊
- 回縮機構：必須在彈出過程中完全縮回，才能釋放零件
- 冷卻整合：通常包含擋板或氣泡器，用於熱控制
例：在塑膠杯模具中，型腔塑造外壁，而型芯則形成內部空心。
空腔/芯材基體
| 材料 | 硬度 | 應用類型 | 工具壽命（射擊次數） | 成本因素 |
|---|---|---|---|---|
| P20（預硬化） | HRC 28–32 | 原型製作，小批量（<100k） | 100,000-300,000 | 1.0x（基線） |
| H13（熱作鋼） | HRC 48–52 | 大容量、高磨蝕性樹脂 | 500,000–1,000,000 + | 2.5x |
| S136（不鏽鋼） | HRC 48–52 | 醫用腐蝕性材料（PVC） | 400,000-800,000 | 3.0x |
| NAK80（預硬化） | HRC 38–42 | 高光澤外觀部件 | 200,000-500,000 | 2.0x |
| 鈹銅 | HRC 30–38（插圖） | 高溫區域，快速冷卻 | 300,000-600,000 | 4.0x |
選擇標準：玻璃纖維增強材料（GF30）的最低硬度要求為H13；未經處理的P20會在50,000次射擊內被腐蝕。
3. 供料系統：澆口、流道和澆口
这 進給系統 將熔融塑膠從機器噴嘴輸送到型腔，壓力損失和材料損耗最小。
澆口套
- 功能：與機器噴嘴（通常半徑為3.5毫米或4.0毫米）連接
- 設計：錐形通道（2–4° 夾角）通往主滑道
- 材質：H13，硬度達到HRC 52–54，可承受噴嘴反覆接觸
跑步機系統設計參數
| 參數 | 冷流道 | 熱流道 |
|---|---|---|
| 直徑 | 3–8毫米（通常為零件壁厚的1倍，最小3毫米） | 8–12毫米（歧管） |
| 總長: | 盡量減少壓降 | 加熱通道消除凝固 |
| 材料浪費 | 15-30% 的彈丸重量（可回收） | <1%（永續） |
| 週期影響 | 需要冷卻後再彈出 | 無需冷卻時間；立即循環 |
| 價格 | $ 2,000- $ 5,000 | $10,000–$25,000+ |
大門設計規範
閘門控制流量、填料壓力和外觀：
| 閘門類型 | 直徑/寬度 | 應用類型 | 企業優勢 |
|---|---|---|---|
| 邊緣門 | 厚度0.8–2.0毫米，寬度2–4毫米 | 通用型，非化妝品 | 易於加工，成本低 |
| 潛水艇（隧道） | 直徑 0.5–1.2 毫米 | 自動脫閘 | 自剪切，無需後處理 |
| 針點 | 直徑 0.8–1.5 毫米 | 高美觀表面 | 痕跡極少，幾乎沒有標記 |
| 熱門提示 | 0.8–2.0毫米孔徑 | 熱流道系統 | 直接閘門，無跑道浪費 |
關鍵規則：澆口厚度應為零件壁厚的 50-80%，以防止剪切加熱，同時確保足夠的填充。
4. 溫度控制系統：冷卻通道
这 冷卻系統 在射出成型過程中，冷卻時間佔總週期時間的 60% 至 70%。均勻的溫度控制（型腔表面溫度控制在 ±5°C 以內）對於尺寸穩定性至關重要。它利用模具內部循環水或油的通道來吸收熱量。適當的冷卻對於避免翹曲、縮痕或週期過長至關重要。
此外，冷卻系統直接影響產品的生產速度和一致性。高效能的冷卻系統能夠提升零件質量，並大幅縮短生產時間。
冷卻通道設計參數
| 參數 | 規格 | 工程原理 |
|---|---|---|
| 通道直徑 | 8–12毫米（標準），6毫米（小型模具） | 流速與模具強度之間的平衡 |
| 投球距離 | 2.5–3.5倍通道直徑（典型值為20–40毫米） | 確保均勻散熱 |
| 距空腔的距離 | 1.5–2.0倍通道直徑（12–24毫米） | 距離足夠近以提高效率，距離足夠遠以防止偏轉 |
| 冷卻劑速度 | 0.5–3.0 公尺/秒（湍流速度 >0.8 公尺/秒） | 湍流比層流能提高40%的熱傳導效率 |
先進的冷卻策略
擋板和氣泡器 （針對深層岩芯）：
- 當標準鑽探無法到達深層區域（>100mm）時使用
- 鼓泡器：中心管將冷卻劑輸送到尖端；外環將冷卻劑返回。
- 擋板：薄板將通道分成兩個半月形水流（一側向上，另一側向下）
隨形冷卻:
- 通道透過 3D 列印（DMLS）或真空釬焊隨零件幾何形狀而變化
- 與複雜幾何形狀的直接鑽孔相比，冷卻時間縮短20-40%。
溫差控制:
- 腔體側面：60–80°C（光滑表面溫度較高）
- 芯部：50–70°C（溫度較低可促進收縮到芯部以便噴射）
5. 彈出系統：機械零件移除
一旦塑膠部件冷卻並凝固， 彈射系統 將其與模具快速、乾淨地分離，而不會損壞產品。該部分的關鍵組成部分包括：
雙節射梢
- 扁頭：最常見；留下的痕跡很小（0.1-0.3毫米凹痕）
- 肩部類型：增強深部噴射力量
- 葉片式頂出器：厚度為 0.8–1.5 毫米，用於肋狀或壁狀頂出
頂針規格
| 參數 | 規格 |
|---|---|
| 標準直徑 | 1.5mm，2.0mm，2.5mm，3.0mm，4.0mm，5.0mm，6.0mm |
| 硬化銷 | SKH51 或同等產品，HRC 60–62 |
| 頂出力 | 每根銷釘承受0.5-1.0噸的重量（取決於直徑） |
| 間隙配合 | H7/f7（針腳固定於板）以防止粘連 |
彈射套筒
- 用於圓柱形凸台或孔
- 為凸台提供 360° 全方位支撐；防止變形
- 壁厚：最小0.8–1.2毫米
頂板
- 固定板：用於固定銷釘（厚度：12-20毫米）
- 背板：分散來自機器頂桿的力量（厚度：15-25毫米）
- 復位銷：確保模具閉合時壓板復位；通常四個角落各有一個銷釘。
彈射設計規則
- 最小進給角：每25毫米深度0.5°（每英吋1°），以達到平穩出料
- 銷釘放置位置：位於需要受力部位的肋條或結構的兩倍壁厚範圍內。
- 彈出不均勻風險：需要均衡的受力分佈；對於大於 100 毫米的零件，請使用 4 個或更多銷釘。
6. 通風系統：空氣和氣體排出
排氣系統允許在註射過程中滯留的空氣和氣體從模具中逸出。腔體邊緣附近有微小的間隙或凹槽，以允許空氣逸出而不會讓塑膠洩漏。
如果沒有適當的通風，最終零件上可能會出現氣穴或燒痕。這也確保了塑膠部件的表面光滑並防止任何缺陷。
通風規格
| 參數 | 價值 | 功能 |
|---|---|---|
| 通風口深度 | 0.02–0.05毫米（20–50微米） | 讓空氣逸出；防止塑膠毛刺 |
| 通風口寬度 | 3-5mm | 足夠大的橫截面積，方便快速空氣排出 |
| 陸地長度 | 出口前 1.0–1.5 毫米 | 保持分型線處的鋼材強度 |
| 出口通道 | 深度3-5毫米 | 將空氣輸送到大氣層 |
通風口位置
- 填充結束區域（最後填充的點）
- 頂針周圍（0.01–0.02mm 的間隙有通風作用）
- 焊縫形成
- 肋骨後方（滯留的氣囊）
7. 導引與對準系統
精確對準確保型腔/型芯同心，防止因模具在夾緊壓力下移動而產生飛邊。
導銷和導套
- 材質：SUJ2軸承鋼（HRC 60–62），表面鍍有TiN塗層以提高耐磨性
- 適配：H7/g6間隙配合（滑動配合，間隙極小）
- 長度：必須嚙合至芯體直徑的 1.5 倍以上，然後空腔才能接觸芯體。
- 典型尺寸：直徑16毫米、20毫米、25毫米、30毫米，取決於模具尺寸。
定位圈
- 將模具置於機器壓板上（通常直徑為100毫米或150毫米）
- 與機器定位孔嚙合，確保噴嘴對準
互鎖裝置（側鎖）
- 錐形互鎖：用於高精度模具的自定心功能
- 直線互鎖：基本對齊保護
- 放置位置：位於分型線角落或滑動位置，以防止橫向移位

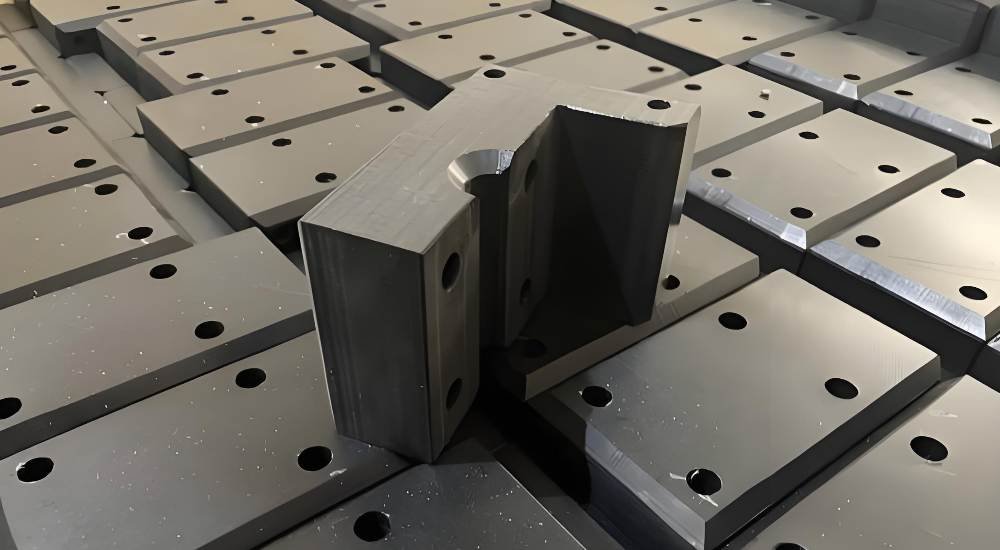

注塑模具的選購或高級零件
雖然基本射出成型模具適用於簡單的零件，但複雜的設計通常需要額外的組件。這些射出成型模具零件包括：
1. 滑桿（側邊操作）
滑塊 側向運動是指移動注塑模具零件，用於製造孔、倒扣或側槽等特徵－這些特徵僅靠型腔和型芯上下移動是無法製造的。
當模具關閉時，它們從側面滑入，當模具打開時，它們從側面移出。此部件用於模製掛鉤、部件側面的孔或卡扣。
對於外部底切（側孔、按扣、夾子）：
- 角度銷：15–20°錐度，用於在模具開啟過程中驅動滑塊運動
- 鎖定式後跟：防止射出壓力下滑塊移動（可產生 10-20 噸側向力）
- 行程距離：至少為底切深度的 1.5 倍，以確保間隙
2. 升降器（角度噴射器）
起重器 當滑塊無法觸及某些特徵或會使模具設計複雜化時，就會使用此方法。例如，對於內部倒扣（內部孔或凹槽）：
- 機構：頂出板的運動驅動傾斜銷（5-10°），迫使頂桿在頂出過程中向側面移動。
- 應用範圍：內螺紋、卡扣或凹槽
- 限制：行程有限（通常小於15毫米底切）
3.熱流道系統
A 熱流道系統 熱流道系統使流道內的塑膠在整個成型過程中保持高溫熔融狀態。與冷流道不同，熱流道系統減少了材料浪費，因為每個循環後不會留下剩餘的流道。以下是熱流道系統的主要部件和優點：
- 歧管：將熔體分配到多個澆口；保持在熔體溫度（+10–20°C）
- 噴嘴：每個腔體均配有獨立的噴嘴加熱器
- 控制器：PID溫度控制，每個區域±1°C
- 優點：消除冷流道浪費；循環速度提高 20-30%
- 投資報酬率：產量超過 50,000 萬發時即可達成。
4.絕緣板
絕緣板放置在模具和注塑機的壓板之間。它們有助於減少模具向機器的熱傳遞。這有助於保持模具溫度穩定，尤其是在長時間生產過程中。
這個部件很重要，因為它可以提高能源效率並減少機器部件的磨損。
注塑模具組件用材料
注塑模具零件材料的選擇對於確保模具整體的耐用性、精度和耐磨性至關重要。不同的模具零件需要不同的材料，這取決於它們的功能以及所承受的應力、溫度和壓力。
模架材料
模座通常由P20鋼、低碳鋼或不銹鋼製成。這些材料具有高強度和抗變形能力，確保模具結構在高壓高溫條件下保持穩定。
芯材和腔體材料
型芯和型腔通常採用H13、S136或420不銹鋼製成。這些材料具有優異的耐磨性和耐熱性，且易於精密加工，因此能夠生產出高品質的注塑產品。
跑道和閘門的材料
為了承受熔融塑膠的持續流動，流道和澆口需要採用高耐磨的硬化工具鋼。這既能防止磨損，又能保持穩定的材料分佈。
頂針和套筒的材料
頂針和頂桿套筒採用高硬度鋼或氮化鋼製成，以抵抗長期使用造成的磨損和腐蝕。其高強度有助於零件順利頂出，確保成型零件的完整性。
冷卻系統組件材料
冷卻系統零件採用鈹銅或銅合金製成，以達到最佳導熱性能。這些材料可提高零件的冷卻性能，縮短循環時間，並提高生產效率。
材料的選擇直接影響模具的使用壽命和效率。選擇合適的材料可以有效減少磨損，最大限度地減少維護停機時間，並延長模具的整體使用壽命。
模具組件的製造工藝
高品質的模具零件需要先進的製造技術來確保準確性和耐用性。製造模具零件最常用的工藝包括：
數控加工：使用電腦控制的銑削和車床加工，製造具有嚴格公差的精密模腔、介子和底座。
電火花加工： 用於加工常規加工難以完成的複雜形狀和細節。
研磨拋光：實現模具零件表面的光滑處理，減少摩擦，提高零件的凸出度。
熱處理：增加模具鋼的硬度和耐磨性，延長模具的壽命。表面塗層鍍硬鉻、氮化處理、PVD塗層，提高耐磨性，減少摩擦。
這些製造流程確保模具零件滿足精度、耐用性的要求並實現穩定的性能。
模具組件如何影響模具的耐久性和使用壽命？
注塑模具的耐用性取決於多種因素，例如零件品質、材料選擇和維護保養。影響模具壽命的關鍵因素包括：
材料硬度高硬度材料確保了耐磨性和抗變形性，並延長了使用壽命。耐用材料保持了模具的精度，減少了缺陷和維護需求。
潤滑和塗層適當的潤滑和耐磨塗層可最大限度地減少運動部件之間的摩擦。這可以減少零件磨損並防止過熱，從而延長模具壽命。
冷卻系統效率精心設計的冷卻系統可防止熱應力，並減少材料隨時間推移所產生的疲勞。高效率的冷卻系統可在生產過程中保持溫度穩定，進而延長模具壽命。
定期保養定期檢查和及時更換磨損零件可防止意外故障。日常維護可確保性能穩定，並避免代價高昂的生產延誤。
模具組件的維護和故障排除
定期維護注塑模具零件有助於預防故障，確保長期性能。常見的維護措施包括：
清潔
定期清除塑膠殘留物、灰塵和污染物可防止缺陷並延長模具壽命。正確的清潔方法可確保成型過程順暢並保持零件品質。清潔的模具可最大限度地減少週期時間波動並提高效率。專用清潔劑可保護精細表面免受損壞。
清除冷卻通道中的碎屑有助於高效散熱，防止過熱。堵塞會導致冷卻不均勻，並可能造成翹曲變形等缺陷。定期使用沖洗液進行清潔可保持最佳冷卻效率。
潤滑
在頂針和滑塊等運動部件上塗抹潤滑脂和潤滑劑可以減少摩擦和磨損。適當的潤滑可防止粘連，確保模製產品順利脫模，並保持性能穩定。但是，應避免過度潤滑，以免污染模製零件。
定期檢查
定期檢查磨損、裂痕和錯位情況，可以及早發現潛在故障。識別磨損和損壞的零件可以避免代價高昂的維修和生產延誤。
細緻的檢驗能夠確保模具精度和產品一致性。解決常見的模具問題，例如飛邊、短射和翹曲，需要識別缺陷部件並進行必要的調整。
預防性維護計劃
| 信號間隔 | 操作選項 | 目的 |
|---|---|---|
| 每50,000萬次射擊 | 清潔通風口；拋光腔體表面 | 防止燒痕；保持光澤 |
| 每100,000萬次射擊 | 檢查導引銷/襯套的磨損情況 | 防止錯位和閃光 |
| 每250,000萬次射擊 | 檢查頂針長度；更換磨損的頂針 | 防止生產過程中針腳斷裂 |
| 每500,000萬次射擊 | 測量腔體尺寸以檢查磨損；必要時重新塗層 | 確保尺寸公差 |
磨損指示器
- 飛邊形成：表示分型線磨損或夾緊力不足
- 零件卡滯：拔模角度不足或頂針磨損
- 下沉/燃燒：通風口堵塞或冷卻不足
最後的思考
從型腔和流道系統等基本部件到升降器和熱流道等高級功能，注塑模具的每個部件在確保平穩運行、高品質生產和長期耐用性方面都發揮著重要作用。
材料選擇、精密加工和定期維護對模具壽命和生產穩定性影響巨大。採用優質零件和先進的製造工藝，可確保可靠性和成本效益。
