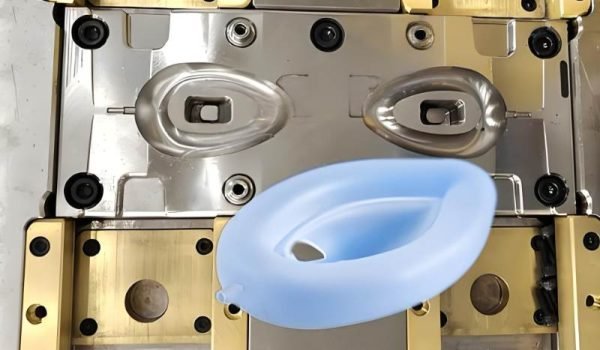

Pencetakan Silikon untuk Perangkat Medis: Panduan Manufaktur Lengkap

Ketika segel alat pacu jantung rusak, atau katup pengiriman obat bocor, konsekuensinya jauh melampaui penolakan produksi. Para insinyur perangkat medis mengetahui hal ini — itulah sebabnya cetakan silikon untuk perangkat medis merupakan salah satu proses manufaktur yang paling ketat pengawasannya di dunia.

Pencetakan injeksi Karet Silikon Cair (LSR) Telah menjadi metode dominan untuk memproduksi komponen medis presisi karena menggabungkan akurasi sub-milimeter, inertness biologis, dan output volume tinggi yang berulang. Panduan ini mencakup semua yang Anda butuhkan untuk membuat keputusan yang tepat: proses, tingkatan material, persyaratan desain, kompatibilitas sterilisasi, validasi peraturan, tolok ukur biaya, dan cara memilih mitra manufaktur yang tepat.

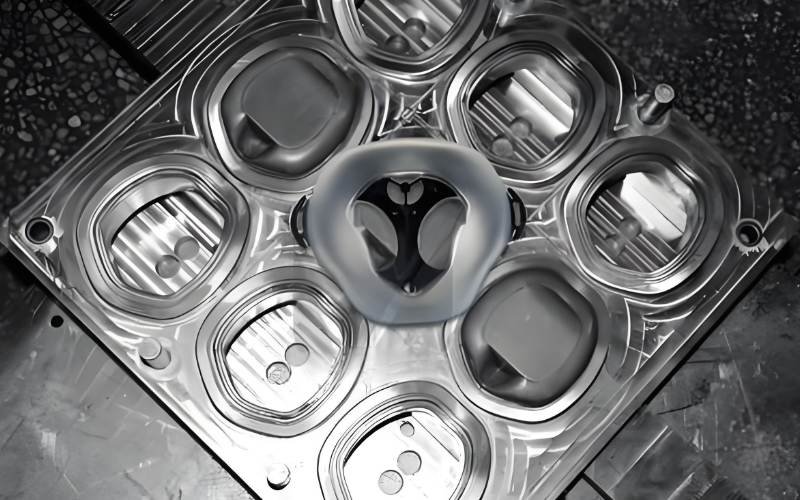

Apa itu Cetakan Silikon Medis?

Pencetakan silikon medis adalah proses manufaktur yang mengubah elastomer silikon mentah — yang paling umum adalah Karet Silikon Cair (LSR) — menjadi komponen presisi yang dapat bersentuhan dengan jaringan manusia secara aman, tahan terhadap sterilisasi berulang, dan berfungsi dengan andal selama masa pakai perangkat.

Berbeda dengan pemrosesan silikon industri umum, produksi silikon kelas medis dilakukan di lingkungan ruang bersih yang terkontrol dan harus memenuhi sejumlah standar peraturan: FDA 21 CFR 177.2600 untuk daftar bahan, ISO 10993 untuk biokompatibilitas, ISO 13485 untuk sistem manajemen mutu, dan ISO 14644 untuk klasifikasi ruang bersih. Hasil yang dihasilkan dapat berupa apa saja, mulai dari membran trokar 0.2 mm hingga gasket koklea jangka panjang.

Prosesnya secara fundamental berbeda dari pencetakan injeksi termoplastik. Sementara termoplastik dilelehkan dan kemudian didinginkan hingga mengeras, LSR mengalami pengikatan silang kimia yang dipicu oleh panas. Pembalikan ini — menyuntikkan material dingin ke dalam cetakan panas — membutuhkan peralatan saluran dingin khusus, kontrol suhu yang tepat, dan infrastruktur ruang bersih yang khusus. Hasilnya adalah sifat elastis yang unggul yang tidak dapat ditiru oleh termoplastik mana pun.

LSR vs. HCR vs. Pencetakan Kompresi: Proses Mana yang Tepat?

Memilih metode pemrosesan silikon yang tepat bergantung pada volume, geometri, tenggat waktu regulasi, dan anggaran Anda. Berikut perbandingan langsung dari tiga metode utama:

Faktor	Cetakan Injeksi LSR	Pencetakan Kompresi HCR	Pencetakan Transfer (HCR)
Bentuk material	Cairan (dua bagian, campuran 1:1)	Senyawa getah padat	Bentuk awal padat
Tingkat otomatisasi	Sepenuhnya otomatis, tanpa perlu menggunakan tangan.	Pemuatan manual diperlukan	Semi-otomatis
waktu siklus	30 detik – 2 menit	3 - 10 menit	2 - 8 menit
Toleransi umum	±0.05 – 0.1 mm	±0.1 – 0.3 mm	±0.1 – 0.2 mm
Flash / trim	Minimalis (cetakan tanpa kilat)	Membutuhkan penghilangan sisa cetakan.	Membutuhkan penghilangan sisa cetakan.
Titik optimal volume	Tinggi (>10,000 unit)	Rendah-menengah (<10,000 unit)	Rendah-menengah (bentuk kompleks)
Biaya perkakas	Lebih tinggi (cetakan saluran dingin)	Menurunkan	Moderat
Biaya per unit dalam skala besar	Terendah	Tertinggi	Moderat
Kesesuaian ruang bersih	Sangat baik (otomatis)	Terbatas (manual)	Moderat
Overmolding / multi-shot	Ya (LSR ke termoplastik)	Terbatas	Terbatas
Terbaik untuk	Implan bervolume tinggi, perangkat yang dapat dikenakan, pengiriman obat	Prototipe, segel volume rendah	Geometri kompleks, komponen HCR

Takeaway utama: Untuk sebagian besar komponen perangkat medis yang diatur dan membutuhkan kualitas yang konsisten, produksi di ruang bersih, dan skala produksi, pencetakan injeksi LSR adalah pilihan yang unggul. Pencetakan kompresi HCR tetap berharga untuk prototipe bervolume rendah atau komponen di mana biaya perkakas merupakan kendala utama.

Untuk pembahasan detail mengenai pilihan perkakas cetakan, atau Kompromi antara termoplastik dan termosetUntuk informasi lebih lanjut, silakan merujuk ke bagian yang relevan di Pusat Pengetahuan kami.

Proses Pencetakan Injeksi LSR — Langkah demi Langkah

Memahami setiap tahapan membantu para insinyur menentukan cetakan dengan benar, mengantisipasi persyaratan validasi, dan mencegah masalah kualitas yang paling umum.

1. Penjepitan Cetakan

Cetakan baja kelas medis presisi menutup di bawah gaya penjepitan yang biasanya berkisar antara 50 hingga 400 ton, tergantung pada luas proyeksi bagian dan tekanan injeksi. Gaya penjepitan harus cukup untuk mencegah kelebihan material (flash) yang keluar di garis pemisah tanpa mendistorsi cetakan.

Mempertahankan segel yang kuat sangat penting, terutama untuk pembuatan implan berisiko tinggi pada perangkat medis. Konsistensi penjepitan divalidasi sebagai bagian dari protokol Kualifikasi Instalasi (IQ).

2. Injeksi Cold-Runner

Langkah selanjutnya adalah menyuntikkan Karet Silikon Cair (LSR) ke dalam cetakan di bawah tekanan tinggi melalui katup saluran dingin (cold-runner valves). Saluran dingin mengurangi paparan panas pada material. Hal ini penting karena panas secara langsung memengaruhi sifat-sifat silikon, terutama viskositasnya selama pencetakan injeksi LSR.

LSR dijaga tetap dingin (4–10°C) dalam sistem injeksi untuk mencegah pengerasan dini. Cairan dua komponen — biasanya katalis platinum dalam satu tabung, dan pengikat silang dalam tabung lainnya — diukur dengan rasio 1:1 dan disuntikkan ke dalam rongga cetakan yang dipanaskan melalui katup.

Sistem cold-runner menghilangkan pemborosan material di dalam runner dan menghilangkan kebutuhan pemisahan runner pasca-pencetakan, yang sangat penting untuk pengendalian beban mikroba dalam produksi ruang bersih. Tekanan injeksi umumnya berkisar antara 600 hingga 2,000 bar tergantung pada kompleksitas bagian dan ketebalan dinding.

3. Penyembuhan dengan Katalis Platinum

Begitu LSR mencapai cetakan yang dipanaskan (biasanya 160–200°C / 320–390°F), katalis platinum memulai pengikatan silang yang cepat. Waktu siklus bergantung pada ketebalan dinding dan geometri bagian — komponen berdinding tipis (0.5–1 mm) dapat mengeras dalam 20–30 detik; bagian yang lebih tebal dapat memakan waktu hingga 2 menit. Pengerasan platinum menghasilkan tingkat zat yang dapat diekstraksi dan residu yang sangat rendah, sifat penting untuk aplikasi kontak obat dan implan.

Untuk beberapa aplikasi — khususnya komponen kontak obat dengan kemurnian tinggi — pengeringan sekunder dalam oven udara panas (biasanya 4 jam pada suhu 200°C) dilakukan untuk lebih mengurangi zat volatil yang dapat diekstrak. Langkah ini harus dimasukkan dalam rencana validasi proses.

4. Pengeluaran Otomatis Tanpa Pelumas

Sifat elastis silikon memungkinkannya untuk melentur dari fitur cetakan selama proses pengeluaran, sehingga memungkinkan pelepasan cetakan dari bagian yang menjorok ke dalam yang tidak mungkin dilakukan dengan plastik kaku. Dalam produksi medis, pengeluaran menggunakan sistem robotik berbantuan vakum tanpa bahan pelepas atau bedak — yang keduanya dapat menimbulkan beban biologis atau kontaminasi permukaan.

Metode pelepasan komponen tanpa kontak membantu memastikan batasan beban mikroba yang ketat yang dibutuhkan dalam manufaktur medis, sambil menjaga kualitas lingkungan steril dan komponen itu sendiri. Pelepasan tanpa sentuhan merupakan persyaratan untuk manufaktur ruang bersih ISO Kelas 7 dan Kelas 8.

5. Operasi Pasca-Pencetakan

Tergantung pada komponennya, langkah-langkah pasca-pencetakan dapat mencakup: penghilangan sisa cetakan secara kriogenik (untuk komponen dengan toleransi ketat), perlakuan permukaan plasma atau UV (untuk meningkatkan daya rekat pada substrat yang dicetak berlebih), perlakuan oven pasca-pengerasan, inspeksi visual otomatis, validasi dimensi CMM, dan dokumentasi ketertelusuran lot.

Pemilihan Material: Tingkat, Standar, dan Sistem Pengeringan

Jenis silikon yang Anda pilih sama pentingnya dengan desain cetakan. Pemilihan harus mempertimbangkan jalur regulasi, durasi kontak, kategori kontak tubuh, dan persyaratan fungsional.

Pemilihan Tingkat Regulasi

Jenis silikon yang Anda pilih sama pentingnya dengan desain cetakan. Pemilihan harus mempertimbangkan jalur regulasi, durasi kontak, kategori kontak tubuh, dan persyaratan fungsional.

Anda harus menyesuaikan pemilihan material dengan tujuan penggunaan dan durasi kontak tubuh. Ini berarti memilih antara lapisan permukaan perangkat, lapisan komunikasi eksternal, atau lapisan implan permanen. Anda kemudian akan memilih uji ISO 10993 yang Anda butuhkan, seperti sitotoksisitas -5 atau iritasi -10, tergantung pada indikasi perangkat Anda.

Selain itu, untuk kelancaran dan kemudahan proses perizinan pasar global, bahan Anda perlu memenuhi standar Uni Eropa seperti REACH dan RoHS 2. Pemasok yang berkualitas akan menyediakan Sertifikat Kesesuaian untuk setiap batch silikon medis dan menangani dokumen pendaftaran.

Standar	Cakupan	Bila Diperlukan
FDA 21 CFR 177.2600	Silikon dengan daftar bahan yang aman untuk kontak berulang dengan makanan/tisu.	Semua komponen pasar AS yang bersentuhan dengan manusia.
USP Kelas VI	Pengujian reaktivitas biologis (implantasi, intrakutan, sistemik)	Komponen yang bersentuhan dengan pasien
ISO-10993 1	Kerangka evaluasi biokompatibilitas (sitotoksisitas, sensitisasi, iritasi, implantasi)	Semua komponen perangkat medis; tingkat pengujian bergantung pada durasi kontak.
ISO-10993 5	Pengujian sitotoksisitas in vitro	Komponen kontak pendek dan implan
ISO-10993 10	Pengujian sensitivitas dan iritasi	Perangkat yang dikenakan bersentuhan dengan kulit, perangkat yang berkomunikasi secara eksternal.
REACH / RoHS 2	Pembatasan zat terlarang untuk pasar Uni Eropa	Semua komponen dijual di Uni Eropa/Inggris Raya

Kategori Kontak Tubuh dan Tingkat Material

ISO 10993-1 mendefinisikan tiga kategori kontak yang harus menjadi pertimbangan dalam pemilihan material Anda:

• Perangkat permukaan (kulit, selaput lendir, permukaan yang rusak) — LSR Kelas VI USP standar sesuai untuk sebagian besar aplikasi.
• Perangkat yang berkomunikasi secara eksternal (jalur darah tidak langsung, jaringan/tulang/dentin yang berkomunikasi, darah yang bersirkulasi) — pengujian biokompatibilitas yang diperluas termasuk sitotoksisitas dan pirogenisitas diperlukan.
• Perangkat implan (tulang/jaringan, darah) — implan permanen berbahan dasar platinum-cured LSR wajib digunakan; jenis yang menggunakan peroksida tidak dapat diterima karena kandungan zat yang dapat diekstraksi lebih tinggi.

Perawatan dengan Platinum vs. Peroksida: Kapan Masing-masing Digunakan dengan Tepat

Silikon yang diawetkan menggunakan platinum memiliki kinerja premium, menghasilkan jumlah zat yang dapat diekstraksi yang sangat rendah. Tingkat kemurnian yang tinggi ini diinginkan untuk aplikasi sensitif seperti sistem perangkat internal untuk penghantaran obat. Sebaliknya, silikon yang diawetkan dengan peroksida menawarkan penghematan biaya yang signifikan dan seringkali sangat cocok untuk segel sederhana tanpa implan.

Aplikasi Anda menentukan sistem pengawetan terbaik untuk pekerjaan dan anggaran Anda. Meskipun platinum menawarkan kebersihan yang superior, peroksida adalah pilihan yang bagus dan hemat biaya untuk segel dan komponen eksternal yang kurang penting.

Sistem Penyembuhan	Tingkat Ekstraksi	Aplikasi khas	Biaya
LSR yang dikatalisis platinum	Sangat rendah (<10 ppm)	Implan, kontak obat, perangkat yang dapat dikenakan dengan kemurnian tinggi	Premium
HCR yang diawetkan dengan peroksida	Lebih tinggi (senyawa volatil hasil sampingan)	Segel non-implan, penutup eksternal, komponen berisiko rendah	Menurunkan

Kelas Spesialisasi

• Kekuatan sobek tinggi (>50 N/mm): Diperlukan untuk septum berlubang yang dapat menutup sendiri, membran yang berulang kali tertusuk.
• Transparansi tinggi (>90% transmisi cahaya): Untuk sensor optik, komponen pemandu cahaya, dan jendela inspeksi visual.
• Kekerasan rendah (10–20 Shore A): Perangkat yang dikenakan di kulit yang membutuhkan rasa sangat lembut; tersedia formulasi perekat mandiri.
• Kelas stabil gamma: Untuk komponen yang akan menjalani sterilisasi gamma akhir tanpa perubahan warna atau degradasi.
• Fluorosilicone (FVMQ): Untuk aplikasi yang membutuhkan peningkatan ketahanan kimia terhadap bahan bakar, pelarut, atau eksipien farmasi yang agresif.

Desain untuk Kemudahan Manufaktur (DFM) untuk Komponen Silikon Medis

DFM (Design for Manufacturing) yang baik mengurangi iterasi perkakas, memangkas tingkat limbah, dan mempercepat validasi regulasi. Libatkan tim teknik perusahaan pencetak Anda pada tahap konsep — bukan setelah desain dibekukan.

Ketebalan dinding

Viskositas rendah LSR memungkinkan pembuatan dinding tipis yang tidak dapat dicapai oleh termoplastik. Sebagai panduan:

• Ketebalan dinding minimum: 0.4–0.6 mm (tergantung ukuran bagian; lebih tipis dimungkinkan dengan cetakan khusus).
• Ketebalan dinding yang seragam mencegah ketidaksesuaian pengeringan dan perubahan bentuk. Transisi yang tiba-tiba menyebabkan hambatan aliran dan pengisian yang tidak sempurna.
• Dinding yang sangat tipis (<0.3 mm) mungkin menunjukkan cacat permukaan atau variasi dimensi; diskusikan dengan perancang cetakan Anda sebelum mengambil keputusan.

Toleransi

LSR memiliki variabilitas dimensi inheren yang lebih tinggi daripada plastik kaku karena sifat elastisnya dan penyusutan pasca-pengerasan (biasanya 2.5–3%). Sebagai aturan praktis:

• Terapkan toleransi pada material silikon — bukan pada ruang di antara silikon.
• Toleransi praktis minimum: ±2.5% dari dimensi nominal, atau ±0.075 mm, mana pun yang lebih besar.
• Untuk permukaan penyegelan yang kritis, toleransi yang lebih ketat (±0.05 mm) dapat dicapai dengan perkakas baja yang dikeraskan dan kontrol proses yang tervalidasi, tetapi membutuhkan investasi perkakas yang lebih tinggi.

Sudut Tarik, Potongan Bawah, dan Garis Belah

• Sudut tarikan: Elastisitas LSR memungkinkan tarikan 0° pada banyak fitur, tetapi 1–3° direkomendasikan untuk pengeluaran yang konsisten pada tarikan dalam.
• Undercut: Silikon dapat 'dikupas' dari fitur undercut selama proses pengeluaran — sebuah kebebasan desain yang signifikan yang tidak tersedia pada termoplastik.
• Penempatan garis pemisah: Letakkan garis pemisah pada permukaan yang tidak kritis untuk meminimalkan garis bekas yang terlihat dan mengurangi operasi penyelesaian.

Desain Gerbang dan Ventilasi

• Katup tipe cold-runner lebih disukai untuk produksi medis — karena menghilangkan sisa gerbang dan limbah pada saluran.
• Penempatan gerbang harus memastikan pengisian rongga secara menyeluruh tanpa tanda aliran atau garis las pada permukaan kritis.
• Ventilasi yang tepat sangat penting pada rongga yang dalam dan fitur yang sempit; udara yang terperangkap menyebabkan pengisian yang tidak sempurna dan rongga permukaan.

Tips DFM dari Tim Teknik FecisionMintalah simulasi aliran cetakan sebelum pembuatan perkakas. Simulasi mengidentifikasi pola pengisian, potensi jebakan udara, dan titik panas — mencegah iterasi desain-ke-perkakas yang mahal. Tim teknik kami menyediakan analisis aliran cetakan sebagai bagian dari tinjauan pra-produksi kami.

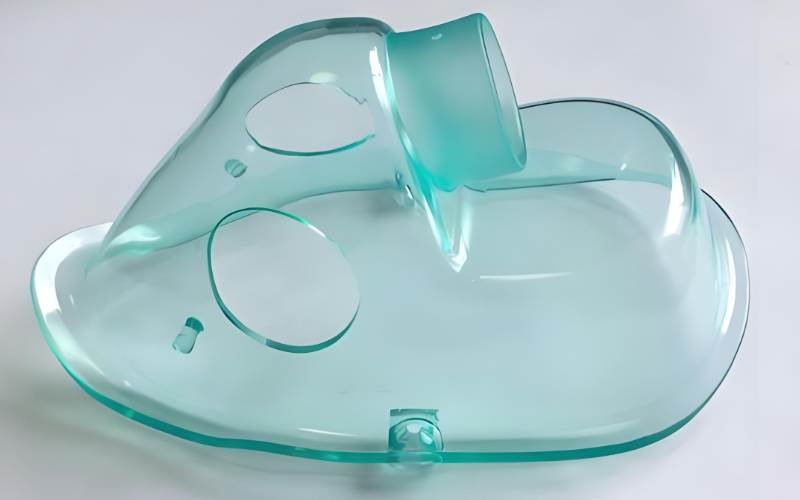

Kompatibilitas Sterilisasi

Kemampuan silikon untuk menahan beberapa siklus sterilisasi tanpa degradasi sifat merupakan salah satu atributnya yang paling berharga untuk penggunaan medis. Namun, tidak semua jenis silikon memiliki kinerja yang sama di semua metode.

Metode Sterilisasi	Kompatibilitas LSR	Pertimbangan Utama
Autoklaf uap (121°C / 134°C)	Sangat baik — siklus berulang tanpa penurunan kualitas.	Verifikasi stabilitas dimensi untuk komponen penyegelan dengan toleransi ketat.
Etilen oksida (EtO)	Sangat baik	Penyerapan residu EtO harus divalidasi; waktu aerasi ditentukan dalam 510(k)
iradiasi gamma	Bagus — gunakan grade yang stabil terhadap gamma.	LSR standar dapat menguning; formulasi yang stabil terhadap sinar gamma mencegah perubahan warna dan pergeseran sifat.
Berkas elektron (e-beam)	Baik — mirip dengan gamma	Kedalaman penetrasi dosis lebih rendah; pemetaan dosis diperlukan untuk bagian yang padat.
UV / VHP (uap hidrogen peroksida)	Sangat baik untuk sterilisasi permukaan	Tidak cocok untuk sterilisasi akhir kemasan tertutup.

Validasi sterilisasi harus dilakukan sesuai dengan ISO 11135 (EtO), ISO 11137 (radiasi), atau ISO 17665 (uap) sebagaimana berlaku. Sampel uji material harus diendapkan melalui jumlah siklus sterilisasi yang dimaksudkan sebelum pengujian biokompatibilitas akhir.

Persyaratan Ruang Bersih dan Pengendalian Beban Mikroba

Komponen silikon medis memerlukan produksi di lingkungan yang terkontrol. ISO 14644 mendefinisikan klasifikasi ruang bersih berdasarkan jumlah partikel di udara:

Kelas ISO	Partikel Maksimum ≥0.5 µm/m³	Penggunaan Khas
Kelas ISO 5 (Kelas 100)	3,520	Jalur pengisian, perakitan aseptik dengan risiko tertinggi.
Kelas ISO 7 (Kelas 10,000)	352,000	Komponen implan dan kontak parenteral, bagian perangkat Kelas III
Kelas ISO 8 (Kelas 100,000)	3,520,000	Komponen perangkat medis umum, perangkat komunikasi eksternal Kelas I–II

Di luar klasifikasi ruang bersih, pengendalian beban mikroba memerlukan: produksi otomatis tanpa sentuhan tangan (tidak ada kontak langsung tangan dengan produk), tidak ada bahan pelepas cetakan atau pelumas, aliran udara ke bawah yang disaring HEPA di area cetakan, pemantauan lingkungan rutin (penghitungan partikel, pengambilan sampel organisme hidup), dan protokol penggunaan pakaian pelindung dan kebersihan personel.

Ruang bersih bersertifikasi Fecision mendukung produksi ISO Kelas 7 dan Kelas 8 dengan penanganan otomatis dan dokumentasi pemantauan lingkungan yang lengkap, menyediakan jejak audit yang diperlukan untuk pengajuan 510(k) dan PMA.

Validasi Proses: IQ, OQ, dan PQ

Pengajuan permohonan regulasi untuk perangkat medis memerlukan bukti terdokumentasi bahwa proses manufaktur secara konsisten menghasilkan komponen yang sesuai. Hal ini dicapai melalui protokol validasi tiga tahap:

Kualifikasi Instalasi (IQ)

IQ memverifikasi bahwa semua peralatan terpasang dengan benar dan memenuhi spesifikasi pabrikan. Untuk sel pencetakan injeksi LSR, ini termasuk: kalibrasi mesin cetak injeksi dan verifikasi gaya penjepitan, akurasi kontrol suhu saluran dingin, pengukuran kekasaran permukaan rongga cetakan, dan data dasar lingkungan ruang bersih.

Kualifikasi Operasional (OQ)

OQ menetapkan rentang parameter proses yang secara andal menghasilkan komponen yang sesuai standar. Para insinyur menjalankan eksperimen yang dirancang (DOE) dengan memvariasikan kecepatan injeksi, suhu cetakan, waktu pengeringan, dan rasio campuran material. Hasilnya menentukan rentang yang dapat diterima (PAR) untuk setiap parameter — dasar dari rencana pengendalian proses Anda.

Kualifikasi Kinerja (PQ)

PQ menunjukkan bahwa proses yang telah divalidasi secara konsisten menghasilkan komponen yang sesuai di berbagai lot produksi. Analisis statistik (SPC, Cpk) mengkonfirmasi kemampuan proses. Untuk implan, tiga kali produksi berturut-turut pada skala produksi adalah hal yang umum. Data PQ membentuk inti dari bagian proses dalam pengajuan ke FDA.

Catatan PeraturanValidasi proses harus diulang — atau setidaknya dievaluasi ulang — setiap kali terjadi perubahan signifikan pada lot material, peralatan, perlengkapan, atau fasilitas. Bangun prosedur pengendalian perubahan yang kuat ke dalam sistem manajemen mutu Anda sejak awal. ISO 13485 Bagian 7.5.6 mensyaratkan validasi terdokumentasi untuk setiap proses di mana hasil tidak dapat sepenuhnya diverifikasi oleh inspeksi selanjutnya.

Keunggulan Cetakan Injeksi Silikon untuk Pembuatan Alat Kesehatan

Cetakan injeksi silikon memiliki beberapa keunggulan khusus yang seringkali tidak dapat diberikan oleh proses lain, yaitu meliputi presisi yang tak tertandingi, fleksibilitas desain yang tinggi, dan penghematan biaya yang sangat mengesankan bila ditingkatkan dalam skala besar.

Reproduksibilitas Mikro

Proses ini menawarkan konsistensi yang luar biasa, dengan Cpk yang memastikan kapabilitas proses superior pada komponen berdinding sangat tipis. Cpk adalah ukuran kemampuan proses untuk memenuhi spesifikasi secara konsisten. Tingkat presisi ini dipertahankan pada jutaan pengambilan gambar produksi.

Kemampuan untuk memproduksi komponen berulang kali dengan toleransi sekecil itu merupakan keuntungan besar bagi Anda. Setiap komponen memenuhi standar kualitas yang ketat. Hal ini terutama berlaku untuk perangkat medis implan seperti alat pacu jantung atau implan tulang belakang—di sini, konsistensi bukanlah pilihan.

Keserbagunaan Multi-Tembakan

Anda dapat menggunakan pencetakan multi-shot untuk mencetak ulang komponen elektronik sensitif atau lapisan kontak obat kritis dalam siklus yang sama. Kemampuan ini secara drastis mengurangi kebutuhan akan langkah perakitan sekunder dan pasca-pemrosesan. Kombinasi ini secara signifikan mengurangi waktu produksi keseluruhan untuk perangkat medis.

Fleksibilitas ini menyederhanakan produksi perangkat kompleks dengan beragam material. Ini berarti produk akhir yang lebih terintegrasi dan seringkali lebih tangguh untuk Anda. Ini merupakan cara yang efisien untuk membuat komponen hibrida sekaligus, sehingga meningkatkan kepadatan fungsional.

Kemampuan Geometri Kompleks

Karet Silikon Cair (LSR) memiliki fluiditas yang luar biasa – sifat penting dari silikon sebagai material. Hal ini memungkinkan material tersebut untuk dengan mudah mengisi fitur mikro submilimeter, yang umum ditemukan pada ujung kateter dengan fitur yang sangat halus dan rumit. Termoplastik seringkali kesulitan untuk mencapai ruang-ruang kecil dan halus ini dalam pencetakan silikon medis.

Alur yang unggul ini berarti Anda tidak terbatas pada kompleksitas desain atau ukuran komponen. Anda dapat menciptakan komponen yang sangat rumit dan khusus yang berfungsi sempurna untuk penggunaan medis kritis, memungkinkan desain perangkat yang canggih.

Keberlanjutan Ruang Bersih

Penggunaan sistem cold-runner tanpa flash dalam metode ini sangat berkelanjutan. Sistem ini mengurangi limbah silikon secara substansial dibandingkan dengan hot runner tradisional.1 Selain itu, runner (limbah saluran yang mengeras) seringkali dapat digiling ulang sepenuhnya dan digunakan kembali.

Komitmen untuk mengurangi limbah material ini sejalan dengan tujuan lingkungan modern. Hal ini menjadikan pencetakan silikon medis sebagai pilihan yang bertanggung jawab dan efisien. Hal ini memastikan proses manufaktur Anda lebih bersih dan lebih hemat sumber daya.

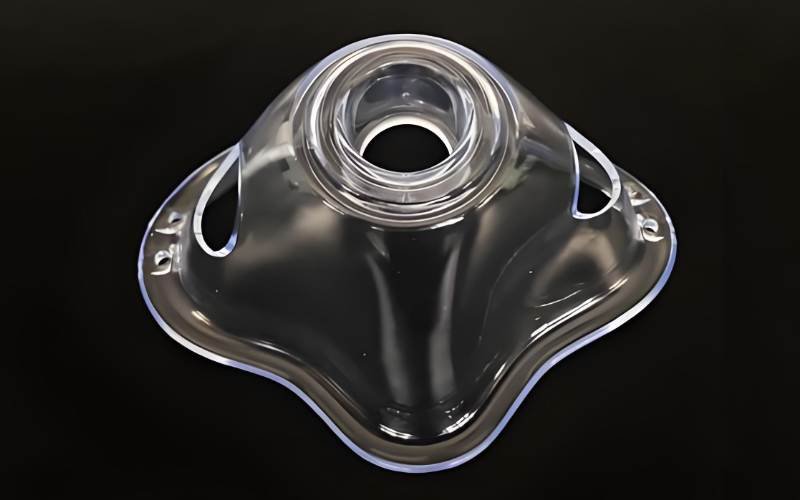

Aplikasi Pencetakan Injeksi Silikon Medis berdasarkan Kategori Perangkat

Pencetakan injeksi LSR melayani setiap tingkatan sistem klasifikasi regulasi perangkat medis. Berikut adalah kategori aplikasi utama dengan komponen representatif:

Kelas III — Perangkat Implan (Risiko Tertinggi)

Persyaratan: Pengujian implan permanen ISO 10993, hanya LSR yang diawetkan dengan platinum, minimal ruang bersih ISO Kelas 7, paket validasi PMA lengkap.

• Pelindung kabel dan segel konektor alat pacu jantung dan ICD
• Gasket implan koklea dan segel kedap udara
• Port antarmuka saraf jangka panjang (intratekal, epidural)
• Rumah stimulator sumsum tulang belakang dan penahan tegangan
• Cangkang implan payudara (HCR, bukan LSR — memerlukan proses yang berbeda)

Kelas II — Perangkat Bedah dan Diagnostik

Persyaratan: USP Kelas VI, ISO 10993 jika berlaku, ruang bersih ISO Kelas 7–8, dokumentasi proses 510(k).

• Pegangan kateter yang dapat dikendalikan dan segel ujung
• Membran penyegel trokar laparoskopi (kantung udara 0.2 mm untuk pemeliharaan pneumoperitoneum)
• Komponen poros endoskop fleksibel
• Pegangan dan gagang instrumen bedah (LSR yang dicetak berlebih (pada baja tahan karat atau termoplastik)
• Segel dan membran perangkat oftalmik

Produk Kontak Obat dan Produk Kombinasi

Persyaratan: Pengujian wadah USP Kelas VI, studi zat yang dapat diekstrak/dilarutkan, kepatuhan terhadap FDA 21 CFR 177.2600.

• Komponen katup inhaler dosis terukur (MDI)
• Diafragma pompa insulin dan set infus
• Sumbat pendorong dan penutup ujung jarum suntik yang sudah diisi
• Selang dan konektor pompa bioreaktor dan oksigenator
• Cakram injeksi port IV (tanpa jarum, dapat ditusuk berulang kali)

Perangkat Kesehatan yang Dapat Dipakai dan Terhubung

Persyaratan: ISO 10993 kontak kulit (diperpanjang), formulasi hipoalergenik, tingkat kenyamanan dengan kekerasan rendah.

• Patch kulit monitor glukosa kontinu (CGM).
• Bantalan masker CPAP/BiPAP dan segel penutup kepala
• Antarmuka perekat pompa patch insulin
• Substrat elektroda EKG/EEG
• Kubah dan cetakan telinga alat bantu dengar

Pengemasan Steril dan Manajemen Cairan

• Cakram port injeksi luer-lock tanpa jarum
• katup periksa saluran infus dan diafragma pengontrol aliran
• Septa dan sumbat wadah spesimen
• Pelindung segel tahan gamma untuk perakitan yang disterilkan dengan radiasi.

Tolok Ukur Biaya dan Waktu Tunggu

Memahami kisaran biaya dan jadwal yang umum membantu Anda membuat anggaran secara akurat dan mengevaluasi penawaran dari pemasok.

Tahap	Garis Waktu Khas	Kisaran Biaya Khas
Tinjauan DFM dan desain cetakan	1 – 2 minggu	Termasuk dalam biaya perkakas
Prototipe / perkakas lunak (cetakan aluminium)	2 – 4 minggu	$ 3,000 - $ 15,000 USD
Peralatan produksi (baja yang dikeraskan, multi-rongga)	6 – 14 minggu	$15,000 – $80,000+ dolar AS
Validasi proses (IQ/OQ/PQ)	4 – 12 minggu	$10,000 – $50,000+ USD (tergantung lingkup pekerjaan)
Waktu siklus (per tembakan)	30 detik – 2 menit	N / A
Biaya per unit — volume rendah (<10 ribu)	$ 0.50 - $ 5.00 +	Sangat bergantung pada geometri
Biaya per unit — volume tinggi (>500 ribu)	$ 0.02 - $ 0.50 +	Alat multi-rongga sangat penting.

Catatan: Biaya sangat bervariasi tergantung pada kompleksitas komponen, toleransi, jumlah rongga, kelas ruang bersih, dan cakupan validasi. Mintalah penawaran terperinci yang memisahkan biaya perkakas, kualifikasi, dan unit produksi.

Cara Memilih Mitra Pencetakan Silikon Medis

Tidak semua perusahaan pencetak injeksi memiliki infrastruktur regulasi, kemampuan ruang bersih, atau pengalaman validasi proses yang dibutuhkan dalam pembuatan alat kesehatan. Evaluasilah calon mitra berdasarkan kriteria berikut:

• Sertifikasi ISO 13485 — bukan hanya ISO 9001. Persyaratan Sistem Manajemen Mutu (QMS) perangkat medis jauh lebih ketat.
• Dokumentasi kelas ruang bersih — verifikasi kelas ISO, frekuensi pemantauan partikel, dan prosedur penggunaan pakaian pelindung.
• Kemampuan pembuatan perkakas cetakan internal [tautan internal → Perkakas Cetakan] — mengurangi waktu tunggu, meningkatkan kontrol perubahan, dan memberi Anda satu mitra yang bertanggung jawab.
• Pengalaman IQ/OQ/PQ — mintalah paket validasi sampel dan referensi dari kategori perangkat serupa.
• Ketertelusuran material dan dokumentasi CoC — ketertelusuran tingkat lot diperlukan untuk pengajuan ke FDA dan MDR.
• Kemampuan simulasi aliran cetakan — menunjukkan kedalaman rekayasa dan mengurangi risiko kegagalan prototipe pertama.
• Pengendalian proses statistik (SPC) dan pelaporan Cpk — menunjukkan manajemen proses berbasis data.
• Dukungan pengajuan regulasi — pengalaman mendukung pengajuan 510(k), PMA, atau CE/MDR merupakan pembeda yang signifikan.

Kemampuan Pencetakan Silikon Medis Fecision

Cetakan injeksi silikon medis Ini adalah teknik yang ampuh. Teknik ini memungkinkan presisi setingkat mikron, material yang inert secara kimia bagi tubuh, dan peningkatan kecepatan melalui otomatisasi. Perpaduan ini menjadikannya tulang punggung mutlak manufaktur alat kesehatan modern, memungkinkan desain yang aman dan kompleks.

Fecision menyediakan layanan pencetakan silikon medis lengkap mulai dari DFM (Design for Manufacturing) hingga produksi volume tinggi. Layanan kami meliputi:

Manajemen mutu bersertifikasi ISO 13485, baja yang diperkeras perkakas cetakan multi-rongga dengan presisi CNC ±0.01 mm, produksi ruang bersih ISO Kelas 7/8, simulasi aliran cetakan dan dokumentasi kualitas CMM/SPC, pembuatan prototipe cepat dalam 5–15 hari, dan kapasitas produksi otomatis 24/7 hingga 10 juta unit per tahun.

Hubungi kami untuk konsultasi dan penawaran harga yang spesifik untuk proyek Anda.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara silikon kelas medis dan silikon kelas makanan?

Silikon kelas medis harus memenuhi pengujian biokompatibilitas untuk kontak yang lama atau permanen dengan jaringan dan cairan tubuh manusia sesuai dengan ISO 10993 dan USP Kelas VI. Silikon kelas makanan diformulasikan hanya untuk kontak insidental dengan makanan. Silikon ini tidak memenuhi persyaratan kemurnian, zat yang dapat diekstraksi, atau reaktivitas biologis untuk implantasi, kontak internal dengan tubuh, atau lingkungan klinis berisiko tinggi. Selalu tentukan silikon kelas medis untuk setiap aplikasi yang bersentuhan dengan pasien.

Berapa lama waktu yang dibutuhkan untuk proses pencetakan injeksi LSR dalam produksi alat kesehatan?

Waktu siklus untuk setiap bagian berkisar antara 30 detik hingga 2 menit tergantung pada geometri dan ketebalan dinding. Namun, total waktu tunggu program mencakup desain dan fabrikasi cetakan (6–14 minggu untuk perkakas produksi), validasi proses (4–12 minggu), dan dokumentasi peraturan. Untuk program yang memerlukan pengajuan FDA 510(k) atau PMA, rencanakan 6–18 bulan dari tahap akhir desain hingga izin pemasaran.

Toleransi apa yang dapat dicapai dengan pencetakan LSR medis?

Komponen LSR yang dirancang dengan baik dan diproduksi dalam proses yang tervalidasi dapat mencapai toleransi ±0.05–0.1 mm untuk fitur non-kritis. Untuk permukaan penyegelan kritis dengan perkakas baja yang dikeraskan dan kontrol proses yang ketat, ±0.025–0.05 mm dapat dicapai. Penyusutan pasca-pengerasan silikon (2.5–3%) harus dikompensasi dalam desain cetakan. Hindari menentukan toleransi yang lebih ketat dari yang diperlukan — toleransi yang berlebihan akan meningkatkan biaya perkakas dan kompleksitas validasi.

Bisakah LSR dicetak tindih pada plastik atau logam?

Ya. LSR dapat diikat secara kimia dan mekanis ke substrat termoplastik (polikarbonat, nilon, ABS, polieterimida) dan logam (stainless steel, titanium) dalam satu siklus pencetakan multi-shot. Aktivasi permukaan (UVC, plasma, atau perawatan Pyrosil) meningkatkan kekuatan ikatan. Ini menghilangkan langkah perakitan sekunder dan menciptakan sambungan yang tertutup rapat dan higienis — sangat berharga untuk gagang instrumen bedah [tautan internal → Pencetakan Injeksi], wadah perangkat yang dapat dikenakan, dan komponen perangkat pengiriman obat.

Metode sterilisasi apa yang kompatibel dengan komponen LSR?

LSR kompatibel dengan semua metode sterilisasi terminal utama: autoklaf uap (121°C/134°C), etilen oksida (EtO), iradiasi gamma, dan sinar elektron. Untuk gamma dan sinar elektron, tentukan jenis silikon yang stabil terhadap gamma untuk mencegah perubahan warna. Kompatibilitas sterilisasi harus divalidasi sesuai dengan standar ISO yang relevan (ISO 11135, ISO 11137, ISO 17665) dan didokumentasikan sebagai bagian dari catatan induk perangkat.

Apakah validasi proses (IQ/OQ/PQ) diperlukan untuk semua komponen silikon medis?

Ya, untuk perangkat medis yang diatur. FDA 21 CFR 820.75 mensyaratkan validasi setiap proses manufaktur di mana hasil produksi tidak dapat sepenuhnya diverifikasi hanya dengan inspeksi — yang berlaku untuk pencetakan injeksi. ISO 13485:2016 Bagian 7.5.6 memberlakukan persyaratan yang sama untuk semua produsen yang bersertifikasi sistem manajemen mutu. Cakupan dan ketelitian validasi meningkat seiring dengan klasifikasi risiko perangkat: lebih luas untuk implan Kelas III, lebih sederhana untuk komponen Kelas I berisiko rendah.

Berapakah jumlah pesanan minimum untuk produksi LSR medis?

Tidak ada standar minimum universal, tetapi secara ekonomi pencetakan injeksi LSR paling menguntungkan pada volume di atas 10,000 unit per tahun. Perkakas multi-rongga menyebarkan amortisasi perkakas ke lebih banyak bagian, mengurangi biaya per unit secara substansial. Untuk volume yang lebih rendah, perkakas aluminium lunak dengan biaya awal yang lebih rendah mungkin lebih tepat selama uji klinis atau fase komersial awal, beralih ke perkakas produksi baja keras pada skala besar.
