Bagian dan Komponen Cetakan Injeksi: Panduan Fungsi, Material & Desain

Cetakan injeksi terdiri dari lebih dari 20 komponen yang tersusun dalam tujuh sistem fungsional: dasar cetakan (struktur), rongga dan inti (pembentukan bagian), sistem pengumpanan (pengiriman lelehan), sistem pendinginan (pengendalian suhu), sistem pengeluaran (pengambilan bagian), sistem ventilasi (pengosongan gas), dan sistem pemandu (penyelarasan). Masing-masing harus bekerja sama untuk mempertahankan toleransi dimensi ±0.05 mm melalui ribuan siklus produksi.

Dari luar, cetakan injeksi tampak seperti balok baja padat. Di dalamnya, terdapat sistem presisi di mana setiap komponen memiliki fungsi yang telah ditentukan — dan kegagalan pada salah satu komponen akan langsung terlihat pada bagian yang dicetak.

Panduan ini mencakup semua komponen utama cetakan injeksi: fungsinya, bahan pembuatannya, cara penentuan spesifikasinya, dan — yang terpenting — komponen mana yang bertanggung jawab ketika terjadi cacat.

Referensi Cepat — Semua Komponen Cetakan Injeksi

Komponen	fungsi	Bahan Khas	Spesifikasi Kunci
Basis Cetakan	Kerangka struktural	Baja S50C / 1050	Menampung semua sisipan dan sistem; harus tahan terhadap defleksi penjepitan.
Rongga (Sisi A)	Membentuk permukaan bagian luar	H13, S136, NAK80	Lapisan akhir mulai dari SPI A-1 (cermin) hingga D-3 (sandblast) tergantung pada estetika bagian tersebut.
Inti (Sisi B)	Membuat fitur internal	H13, S136, P20	Biasanya terletak di sisi yang bergerak; mengintegrasikan sekat pendingin untuk bagian yang dalam.
Bushing Sprue	Antarmuka nosel mesin	H13 HRC 52–54	Saluran tirus 2–4°; radius disesuaikan dengan nosel mesin (3.5–4.0 mm)
Pelari & Gerbang	Pengiriman lelehan ke rongga	Baja yang sama dengan alasnya.	Ketebalan pintu gerbang: 50–80% dari dinding bagian untuk mencegah pemanasan akibat geser.
Saluran Pendingin	Pengatur suhu	Baja cetakan / BeCu	Mencakup 60–70% dari total waktu siklus; aliran turbulen lebih disukai.
Pin Ejektor	Pelepasan bagian	SKH51 HRC 60–62	Kesesuaian jarak bebas H7/f7; distribusi seimbang mencegah distorsi komponen.
Pin/Bushing Pemandu	Penjajaran setengah cetakan	SUJ2 HRC 60–62	Cocok untuk H7/g6; harus terpasang 1.5× diameter sebelum rongga bersentuhan dengan inti.
Vents	Evakuasi udara dan gas	Garis pemisah baja	Kedalaman 0.02–0.05 mm; ventilasi yang tidak memadai menyebabkan bekas terbakar dan tembakan yang tidak sempurna.
Sliders	Fitur undercut eksternal	H13 + tumit terkunci	Pin sudut 15–20°; jarak tempuh = 1.5 × kedalaman undercut minimum
Pengangkat	Fitur undercut internal	H13 atau baja perkakas	Sudut 5–10°; terbatas pada pergerakan undercut ~15mm
Sistem Pelari Panas	Pengiriman lelehan tanpa limbah	Manifold + nozel	Kontrol PID ±1°C per zona; ROI dibenarkan di atas ~50,000 bidikan

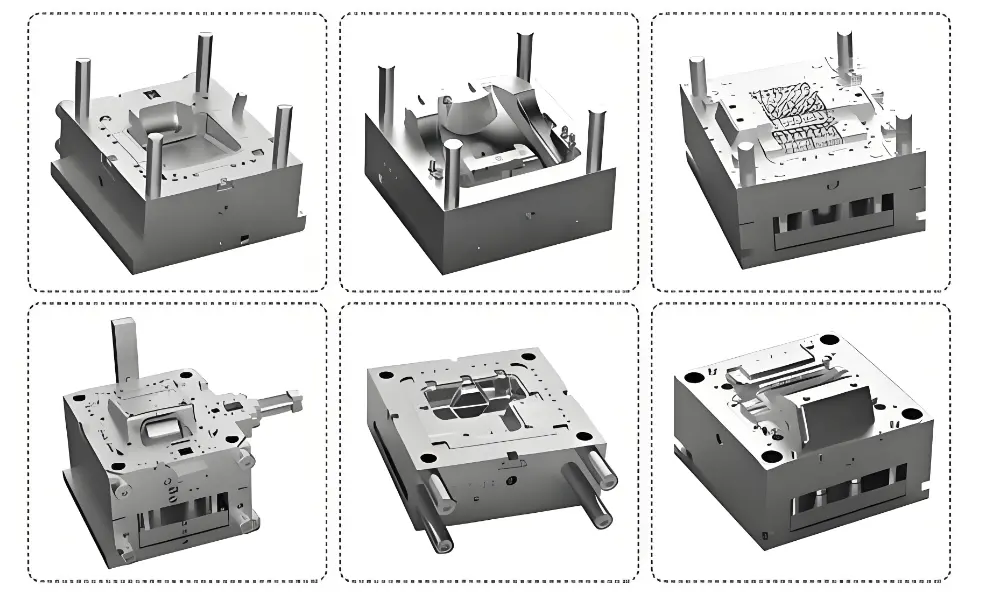

Jenis Cetakan Injeksi

Sebelum memahami cetakan injeksi dan jenis-jenis dasarnya, apa itu cetakan injeksi??

Pencetakan injeksi adalah proses manufaktur yang digunakan untuk memproduksi komponen plastik dalam jumlah besar. Proses ini bekerja dengan melelehkan butiran plastik, menyuntikkan plastik cair ke dalam cetakan, dan mendinginkannya untuk membentuk bentuk padat. Metode ini cepat, efisien, dan sangat baik untuk membuat komponen yang kuat, ringan, dan detail.

Jenis cetakan menentukan berapa banyak komponen yang diproduksi per siklus, seberapa kompleks perkakasnya, dan berapa biaya pembuatan dan pemeliharaannya. Tabel di bawah ini merangkum delapan jenis utama. ^[1]

Cetakan Rongga Tunggal

Tipe paling sederhana — menghasilkan satu bagian per siklus injeksi.

• Keunggulan: Biaya rendah, cepat dibangun dan dimodifikasi, kontrol kualitas yang sangat baik, risiko cacat rendah. Ideal untuk pembuatan prototipe, verifikasi desain, atau produksi volume rendah hingga menengah.
• Keterbatasan: Output rendah; tidak efisien untuk volume tinggi (perlu beralih ke multi-cavity untuk skala besar).

Cetakan Multi-Rongga

Menghasilkan banyak bagian identik dalam satu siklus (misalnya, 4, 8, 16, atau 64+ rongga, tergantung pada ukuran bagian dan mesin).

• Keunggulan: Meningkatkan kecepatan produksi secara signifikan, menurunkan biaya per bagian, sangat cocok untuk produksi dalam jumlah besar.
• Keterbatasan: Lebih kompleks dan mahal untuk dirancang/dibangun; memerlukan penyeimbangan yang tepat antara saluran pengisi, pendinginan, dan ventilasi untuk memastikan pengisian dan kualitas yang seragam di semua rongga.

Cetakan Keluarga

Cetakan multi-rongga yang menghasilkan beberapa bagian berbeda namun saling terkait (misalnya, rumah kaca spion kiri/kanan atau satu set pengencang) dalam satu siklus.

• Keunggulan: Menghemat biaya dibandingkan dengan cetakan terpisah untuk setiap bagian; cocok untuk produksi suku cadang dalam volume menengah.
• Keterbatasan: Lebih sulit menyeimbangkan aliran/pendinginan karena geometri yang bervariasi; risiko cacat atau penyusutan yang tidak konsisten lebih tinggi.

Cetakan Dua Pelat

Desain yang paling umum dan mendasar — ​​menggunakan dua pelat (sisi A tetap dengan rongga, sisi B bergerak dengan inti). Gerbang dan saluran keluar bersamaan dengan bagian yang dicetak.

• Keunggulan: Struktur sederhana, biaya rendah, mudah dirawat dan dioperasikan. Cocok untuk sebagian besar komponen standar.
• Keterbatasan: Rel/gerbang memerlukan pemangkasan; kurang ideal untuk kebutuhan estetika tinggi.

Cetakan Tiga Pelat

Menambahkan pelat ketiga (runner) di antara sisi tetap dan sisi bergerak untuk pengeluaran runner secara terpisah.

• Keunggulan: Bekas cetakan bersih, pemisahan saluran otomatis (tidak perlu pemangkasan manual). Sangat cocok untuk komponen dengan persyaratan kosmetik atau estetika yang ketat.
• Keterbatasan: Lebih kompleks dan mahal dibandingkan cetakan dua pelat.

Cetakan Dua Tembakan / Banyak Tembakan

Memungkinkan injeksi berurutan dua (atau lebih) material/warna berbeda dalam cetakan yang sama (misalnya, alas kaku + pegangan lunak, atau bagian multi-warna). Menggunakan inti berputar atau metode transfer.

• Keunggulan: Menghilangkan langkah perakitan, perekatan lebih kuat, tampilan/nuansa premium. Populer untuk interior otomotif, barang konsumen, dan peralatan.
• Keterbatasan: Membutuhkan peralatan khusus dan desain yang presisi; biaya dan kompleksitas perkakas yang lebih tinggi.

Sisipkan Cetakan

Sisipan yang sudah dibentuk sebelumnya (biasanya logam — pin, terminal, bushing, ulir) ditempatkan di dalam cetakan, kemudian plastik disuntikkan di sekelilingnya.

• Keunggulan: Menciptakan komponen hibrida yang kuat tanpa perakitan terpisah; banyak digunakan dalam bidang elektronik, sensor otomotif, dan pegangan peralatan medis.
• Keterbatasan: Membutuhkan penempatan sisipan yang akurat, kontrol panas, dan pencegahan kilatan cahaya.

Cetakan Tumpukan

Menumpuk beberapa garis pemisah/rongga secara vertikal, yang dialiri dari satu titik injeksi — secara efektif menggandakan (atau lebih) output tanpa memerlukan tonase mesin yang lebih besar.

• Keunggulan: Hasil produksi tinggi untuk komponen datar/berdinding tipis (misalnya, tutup, nampan, wadah); memaksimalkan efisiensi dalam produksi volume tinggi.
• Keterbatasan: Sangat mahal, secara mekanis kompleks, membutuhkan sinkronisasi dan penyeimbangan yang tepat.

Untuk sebagian besar program baru, cetakan dua pelat atau tiga pelat adalah titik awalnya. Cetakan multi-rongga dan bertumpuk masuk akal setelah volume produksi membenarkan investasi perkakas yang lebih tinggi. Cetakan dua tembakan dan cetakan sisipan memerlukan mesin khusus dan koordinasi desain yang cermat.

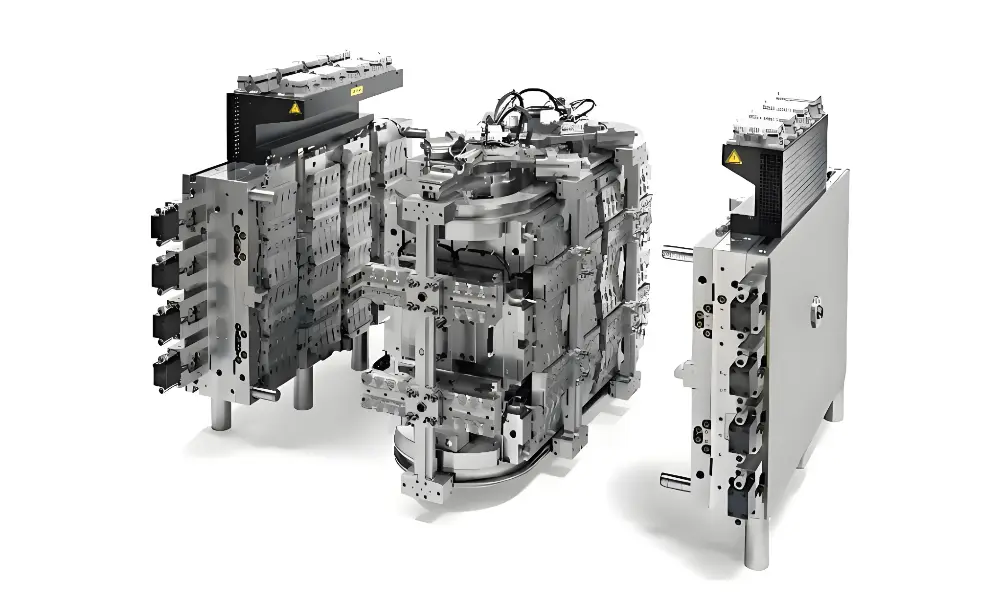

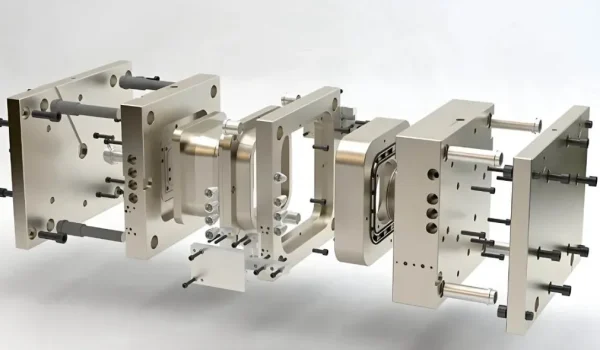

Basis Cetakan dan Komponen Struktural

Rangka cetakan adalah kerangka baja yang menahan setiap komponen lain dalam posisi yang tepat. Rangka ini harus mampu menahan gaya penjepitan sebesar 50–3,000 ton tanpa mengalami defleksi yang cukup untuk menyebabkan pemisahan garis pemisah.

Sebagian besar alas cetakan menggunakan baja karbon S50C — kuat, mudah dikerjakan, dan tersedia dalam ukuran standar. Alas tersebut terdiri dari beberapa pelat bagian, masing-masing dengan peran struktural tertentu.

Pelat Dasar Cetakan Standar

• Pelat (Pelat Berongga): Sisi stasioner. Menampung sisipan rongga. Terbuat dari S50C; kekerasan 200–230 HBN.
• Pelat B (Pelat Inti): Sisi yang bergerak. Menampung sisipan inti dan biasanya mengintegrasikan akses sistem ejektor.
• Pelat Penopang: Mencegah defleksi pelat B akibat tekanan injeksi. Ketebalan dihitung per bentang yang tidak ditopang.
• Rumah Ejektor (Blok Spacer): Menciptakan ruang gerak bagi pelat ejektor untuk bergerak selama pelepasan komponen.
• Penahan dan Pelat Pendukung Ejektor: Tahan pin ejektor pada posisinya; distribusikan gaya dari batang ejektor mesin.
• Pelat Penjepit (Atas / Bawah): Berinteraksi langsung dengan pelat mesin. Cincin penentu posisi terpasang di sini.

Pilar penyangga ditempatkan di antara pelat B dan pelat pendukung ejektor untuk mencegah defleksi akibat tekanan rongga. Aturan umum: satu pilar per 100–150 cm² luas bagian yang diproyeksikan di zona tekanan tinggi. Diameter standar adalah 25–40 mm tergantung pada ukuran cetakan.

Rongga dan Inti: Sistem Pembentukan Bagian

Rongga dan inti adalah dua komponen yang sebenarnya menentukan bentuk bagian yang sudah jadi. Semua hal lain dalam cetakan ada untuk mendukung fungsinya.

Rongga (sisi A, diam) membentuk permukaan luar, tekstur, dan fitur yang terlihat. Inti (sisi B, bergerak) menciptakan geometri internal — lubang, tonjolan, rusuk, dan saluran.

Spesifikasi Rongga

• Lokasi: Pelat stasioner — sisi yang disentuh oleh nosel mesin.
• Permukaan akhir: SPI A-1 (pemolesan cermin, Ra ≤0.012µm) untuk komponen optik hingga D-3 (sandblast, Ra ~6µm) untuk tekstur. ^[2]
• Sudut draf: 0.5°–3° per sisi; tekstur yang lebih dalam membutuhkan lebih banyak aliran udara (biasanya 1° per kedalaman tekstur 0.025 mm).
• Kekerasan: HRC 48–52 untuk baja yang dikeraskan; P20 yang telah dikeraskan sebelumnya pada HRC 28–32 untuk pekerjaan prototipe.

Spesifikasi Inti

• Lokasi: Pelat bergerak — bergerak bersama bukaan cetakan dan terintegrasi dengan sistem ejektor.
• Kesesuaian dengan rongga: 0.01–0.03 mm untuk mencegah kilatan cahaya sekaligus memungkinkan pemuaian termal.
• Integrasi pendinginan: Pengeboran inti dalam menggunakan sekat atau gelembung udara — tabung pasokan pusat dengan pengembalian melingkar — untuk mengalirkan cairan pendingin ke ujung bor.

Pemilihan Baja Rongga/Inti

Jenis baja merupakan keputusan tunggal yang paling penting dalam desain cetakan. Pilihan yang salah akan terlihat dalam 50,000 cetakan pertama sebagai keausan dini atau penyimpangan dimensi.

Kualitas baja	Kekerasan	Kehidupan Alat	terbaik Untuk	Catatan Kunci
P20	HRC 28–32	<100 ribu jepretan	Pembuatan prototipe, volume rendah, resin non-abrasif	Biaya dasar; tersedia dalam kondisi pra-pengerasan, tidak memerlukan perlakuan panas pasca-pemesinan.
H13	HRC 48–52	500 ribu–1 juta+ foto	Resin berisi kaca (GF30+) bervolume tinggi, pengerjaan panas	Nilai minimum untuk material berisi serat kaca; GF30 mengikis P20 dalam 50 tembakan.
S136	HRC 48–52	400 ribu–800 ribu foto	Medis, PVC, bahan korosif	Baja tahan karat; ketahanan terhadap korosi sangat penting di tempat yang terdapat kontak dengan kelembapan atau PVC.
NAK80	HRC 38–42	200 ribu–500 ribu foto	Komponen kosmetik mengkilap, rumah optik	Pra-pengerasan; kemampuan pemolesan yang sangat baik tanpa perlakuan panas penuh.
BeCu (sisipan)	HRC 30–38	300 ribu–600 ribu foto	Zona panas tinggi, pendinginan lokal yang cepat	Konduktivitas termal 4 kali lipat dari baja; digunakan di tempat yang tidak dapat dijangkau oleh pendinginan standar.

Catatan seleksi: Resin berisi serat kaca (GF15, GF30) membutuhkan minimal H13. P20 terkikis dalam 50,000 tembakan di bawah pengisian abrasif. Untuk aplikasi PVC atau medis, baja tahan karat S136 wajib digunakan untuk ketahanan korosi.

Di Fecision, rongga S136 dikerjakan dengan presisi ±0.002 mm menggunakan mesin EDM kawat lambat. Pelapisan DLC (Diamond-Like Carbon) dengan tegangan ≥2,200 HV diaplikasikan pada permukaan yang mengalami keausan tinggi untuk program medis dan jangka panjang.

Sistem Pengumpanan: Sprue, Runner, dan Gate

The sistem pakan Ini adalah jalur plastik dari nosel mesin ke rongga cetakan. Tugasnya adalah mengantarkan lelehan pada suhu dan tekanan yang tepat dengan limbah dan degradasi seminimal mungkin.

Bushing Sprue

Bushing saluran masuk terhubung langsung ke nosel mesin. Jari-jari bushing harus sesuai dengan jari-jari nosel—ketidaksesuaian bahkan sebesar 0.5 mm dapat menyebabkan kebocoran dan tetesan.

Kemiringan standar: Sudut inklusi 2–4° untuk memungkinkan pelepasan saluran tuang saat pengeluaran. Material: H13 yang dikeraskan hingga HRC 52–54 untuk menahan siklus termal berulang dan kontak mekanis dengan nosel mesin.

Sistem Pelari

• Pelari dingin: Runner mengeras setiap siklus dan terlempar keluar bersama bagian yang diproses. Diameter 3–8 mm. Limbahnya adalah 15–30% dari berat hasil cetakan (dapat digiling ulang).
• Pelari panas: Manifold berpemanas menjaga lelehan tetap cair di antara siklus. Limbah hampir nol. Kontrol suhu PID ±1°C per zona. Secara umum, ROI dibenarkan pada volume di atas ~50,000 tembakan.

Desain Gerbang

Gerbang adalah tempat lelehan masuk ke dalam rongga. Ukuran dan lokasinya memengaruhi keseragaman pengisian, tampilan estetika, waktu siklus, dan tekanan pengemasan.

Aturan penting: ketebalan gerbang harus 50–80% dari ketebalan dinding bagian. Terlalu tipis menyebabkan pemanasan akibat gesekan dan degradasi material; terlalu tebal membeku terlambat dan mencegah pengemasan.

Jenis Gerbang	Ukuran	Aplikasi	Keuntungan	batasan
Gerbang Tepi	Tebal 0.8–2.0 mm, lebar 2–4 mm	Komponen serbaguna	Sederhana, murah	Membutuhkan pemangkasan manual; tanda gerbang terlihat di tepi.
Kapal Selam (Terowongan)	Diameter 0.5–1.2 mm.	Aplikasi pencabut gerbang otomatis	Pemotongan sendiri saat dikeluarkan	Bekas cetakan pada permukaan non-kosmetik; terbatas pada resin fleksibel.
Titik Pin	Diameter 0.8–1.5 mm.	Permukaan kosmetik/optik	Sisa gerbang minimal	Cetakan tiga pelat diperlukan; biaya perkakas lebih tinggi.
Gerbang Penggemar	Tebal 0.5–1.5 mm, lebar	Bagian yang datar atau besar	Mengurangi tegangan aliran	Pintu gerbang yang lebar meningkatkan keseragaman pengisian; garis potong terlihat jelas.
Tip Panas	Lubang 0.8–2.0 mm	Sistem hot runner	Tidak ada pemborosan pelari	Membutuhkan kontrol suhu yang akurat; biaya sistem lebih tinggi.

Sistem Pendingin: Kontrol Suhu

Proses pendinginan memakan waktu 60–70% dari total waktu siklus injeksi. Angka tersebut mengejutkan sebagian besar perancang alat pemula. Optimalisasi sistem pendinginan adalah kunci peningkatan waktu siklus—bukan dari injeksi yang lebih cepat.

Tujuannya adalah suhu yang seragam di seluruh permukaan rongga — biasanya dalam kisaran ±5°C — untuk mencapai penyusutan yang konsisten dan mencegah lengkungan, tanda cekung, dan tegangan internal.

Parameter Saluran Pendingin

• Diameter saluran: Standar 8–12 mm; 6 mm untuk cetakan kecil. Menyeimbangkan laju aliran cairan pendingin dengan kekuatan cetakan lokal.
• Jarak lemparan: 2.5–3.5 kali diameter saluran (biasanya 20–40 mm). Jarak yang terlalu dekat akan melemahkan baja; jarak yang terlalu jauh akan menciptakan titik panas.
• Jarak dari permukaan rongga: 1.5–2.0× diameter saluran (12–24mm). Jarak yang lebih dekat meningkatkan efisiensi; jarak yang terlalu dekat berisiko terjadi pembelokan akibat tekanan injeksi.
• Kecepatan pendingin: Targetkan aliran turbulen di atas 0.8 m/s. Aliran turbulen meningkatkan perpindahan panas sekitar 40% dibandingkan dengan aliran laminar.

Strategi Pendinginan Tingkat Lanjut

• Sekat dan gelembung udara: Digunakan untuk pengambilan sampel inti yang dalam di mana pengeboran standar tidak dapat menjangkau. Tabung tengah mengalirkan cairan pendingin ke ujung; ruang annular mengembalikannya. Sangat penting untuk pengambilan sampel inti dengan kedalaman lebih dari 100 mm.
• Pendinginan konformal: Saluran dicetak 3D (DMLS) atau disolder vakum untuk mengikuti geometri rongga. Mengurangi waktu pendinginan 20–40% untuk komponen kompleks dengan ketebalan dinding yang tidak seragam.
• Strategi suhu diferensial: Sisi rongga biasanya dijaga pada suhu 10°C lebih tinggi daripada sisi inti. Hal ini menyebabkan plastik menyusut ke inti — sehingga memudahkan pengeluaran tanpa lengket.

Sistem Ejeksi: Pelepasan Bagian

Setelah pendinginan, sistem pengeluaran mendorong bagian tersebut keluar dari inti. Kedengarannya sederhana. Namun dalam praktiknya, ini adalah salah satu sumber cacat bagian yang paling umum, terutama tanda permukaan, distorsi, dan variasi dimensi di dekat lokasi pengeluaran.

Pin Ejektor

Elemen pengeluaran yang paling umum. Pin berkepala datar meninggalkan bekas kecil (0.1–0.3 mm) pada permukaan bagian — dapat diterima pada area non-kosmetik.

• Diameter standar: 1.5 mm, 2.0 mm, 2.5 mm, 3.0 mm, 4.0 mm, 5.0 mm, 6.0 mm. Pilih berdasarkan gaya pengeluaran yang dibutuhkan dan luas permukaan yang tersedia.
• bahan: Baja kecepatan tinggi SKH51, dikeraskan hingga HRC 60–62. Harus lebih keras daripada baja cetakan di sekitarnya untuk menahan gesekan.
• Ukuran pas longgar: H7/f7 — pemasangan geser presisi yang mencegah kemacetan sekaligus meminimalkan kilatan cahaya.
• Gaya dorong: 0.5–1.0 ton per pin. Distribusi yang seimbang sangat penting — gaya yang tidak merata di seluruh bagian menyebabkan distorsi dan kesalahan dimensi.

Lengan Ejektor

Digunakan untuk tonjolan silindris atau lubang tembus. Selongsong memberikan gaya pengeluaran seragam 360° di sekitar fitur tersebut — mencegah distorsi yang akan terjadi dengan pin tunggal di tengah. Ketebalan dinding minimum: 0.8–1.2 mm.

Sistem Pengembalian

Pin pengembalian mengatur ulang pelat ejektor ke posisi ditarik sebelum cetakan menutup. Biasanya terdapat empat pin di sudut-sudut pelat ejektor. Pegas sering ditambahkan sebagai mekanisme pengaman — beban 2–4 kgf per mm kompresi, dengan pramuat 10–15% selama perakitan.

Aturan Desain Ejeksi

• Kemiringan minimum: 0.5° per kedalaman 25 mm untuk pengeluaran sebagian besar material yang lancar. Permukaan bertekstur membutuhkan kemiringan yang lebih besar.
• Penempatan pin: dalam jarak 2 kali ketebalan dinding dari rusuk atau fitur yang memerlukan gaya pelepasan.
• Minimal empat pin per bagian untuk bagian yang lebih lebar dari 100 mm — untuk mendistribusikan gaya tanpa memiringkan bagian tersebut selama pelepasan.

Sistem Ventilasi: Evakuasi Udara dan Gas

Saat plastik cair mengisi rongga, ia menggantikan udara. Udara itu perlu keluar—dengan cepat. Jika tidak dapat keluar, udara tersebut akan terkompresi di akhir pengisian, menjadi terlalu panas, dan membakar permukaan plastik.

Ini adalah salah satu sistem yang paling kurang spesifikasi dalam desain cetakan injeksi. Bekas gosong dan hasil cetakan yang tidak sempurna sering disalahkan pada parameter injeksi, padahal masalah sebenarnya adalah ventilasi yang hilang, terlalu dangkal, atau tersumbat oleh residu.

• Kedalaman ventilasi: 0.02–0.05 mm (20–50 mikron). Cukup dalam untuk memungkinkan udara keluar; cukup dangkal untuk mencegah plastik mengalir melewatinya.
• Lebar ventilasi: 3–5 mm. Memberikan luas penampang yang cukup untuk evakuasi udara yang cepat selama siklus pengisian cepat.
• Panjang daratan: 1.0–1.5 mm sebelum saluran keluar. Mempertahankan kekuatan baja garis pemisah di lokasi ventilasi.
• Saluran keluar: Kedalaman 3–5 mm. Mengalirkan udara dari lubang ventilasi ke atmosfer di tepi cetakan.

Di mana letak ventilasi:

• Di zona akhir pengisian — area terakhir yang menerima aliran plastik.
• Di sekitar pin ejektor — celah 0.01–0.02 mm di sekitar pin berfungsi sebagai ventilasi mikro terdistribusi.
• Di lokasi garis las — dua aliran udara bertemu dan memerangkap udara di antara keduanya.
• Di balik rusuk dan kantong yang dalam — geometri buntu apa pun di mana udara tidak dapat keluar melalui garis pemisah.

Sistem Panduan dan Penyelarasan

Saat cetakan menutup dengan kecepatan tinggi, rongga dan inti harus sejajar hingga dalam batas 0.01 mm. Sistem pemandu inilah yang membuat proses ini dapat diulang dalam ratusan ribu siklus.

Pin Pemandu dan Bushing

Pin pemandu mengaitkan bushing pada separuh cetakan yang berlawanan, menciptakan keselarasan sebelum permukaan rongga dan inti bersentuhan. Material: Baja bantalan SUJ2, HRC 60–62, dilapisi TiN untuk ketahanan aus.

Toleransi pemasangan: H7/g6 — pemasangan presisi yang memungkinkan pergeseran bebas sambil menghilangkan pergerakan lateral. Pin harus cukup panjang untuk menempel pada bushing sepanjang 1.5 kali diameternya sebelum rongga mencapai inti.

Menemukan Ring

Memusatkan cetakan pada pelat mesin. Diameter standar adalah 100 mm dan 150 mm, sesuai dengan lubang penempatan mesin. Ini memastikan bushing saluran masuk sejajar dengan nosel mesin secara konsisten.

Kunci Samping dan Pengunci

Pengunci tirus di sudut garis pemisah memberikan penyelarasan pemusatan otomatis selama penutupan kecepatan tinggi. Pengunci ini menahan gaya lateral yang dihasilkan oleh geometri rongga yang asimetris atau pengisian yang tidak merata. Sangat penting untuk cetakan apa pun di mana garis pemisah tidak sepenuhnya rata.

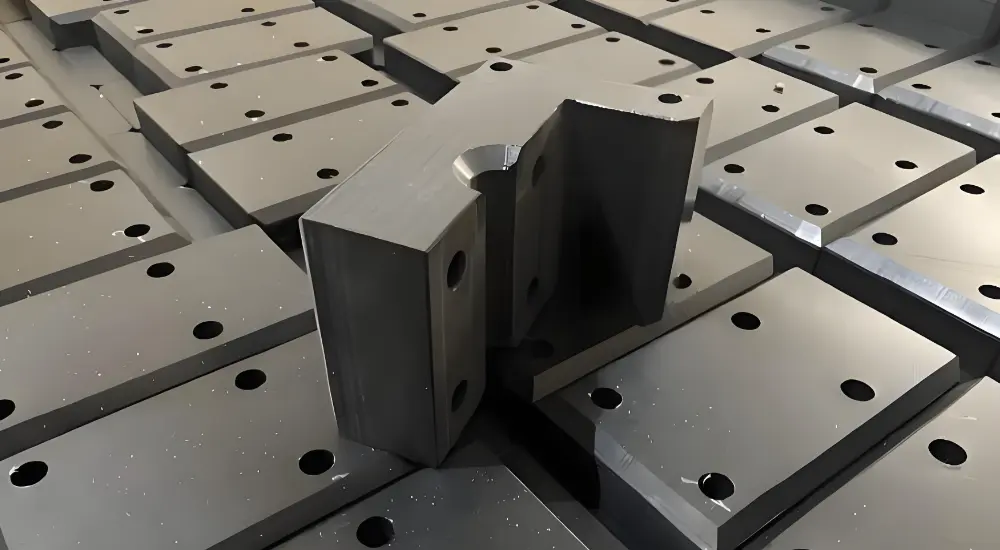

Komponen Tingkat Lanjut: Slider, Lifter, dan Hot Runner

Penggeser (Aksi Samping)

Slider menciptakan fitur undercut eksternal — lubang samping, pengait eksternal, dan lubang tembus yang tidak dapat dibentuk oleh geometri rongga/inti tarik lurus.

Digerakkan oleh pin sudut dengan kemiringan 15–20° saat cetakan terbuka. Tumit pengunci mencegah slider bergerak selama injeksi, ketika gaya samping dapat mencapai 10–20 ton tergantung pada tekanan rongga dan luas proyeksi.

Perjalanan minimum: Kedalaman undercut 1.5× untuk memastikan jarak bebas penuh sebelum pengeluaran dimulai.

Pengangkat (Ejektor Sudut)

Pengangkat menangani lekukan internal — lubang bagian dalam, jepitan internal, dan alur yang terjebak antara inti dan bagian selama pengeluaran. Saat pelat ejektor bergerak maju, sudut pengangkat (5–10°) memaksanya ke samping sambil mendorong bagian tersebut ke atas.

Keterbatasan: pergerakan lateral total biasanya kurang dari 15 mm. Untuk undercut internal yang lebih besar, inti yang dapat dilipat atau rongga terpisah mungkin diperlukan.

Sistem Pelari Panas

Sistem hot runner menggantikan cold runner dengan manifold berpemanas dan nozel berpemanas individual untuk setiap rongga. Plastik tidak pernah mengeras di antara siklus — menghilangkan limbah runner dan, dalam kebanyakan kasus, mengurangi waktu siklus sebesar 20–30%.

• Berjenis: Mendistribusikan lelehan dari satu titik injeksi ke semua rongga, yang dijaga pada suhu lelehan ditambah 10–20°C.
• Nozel: Pemanas individual untuk setiap titik gerbang. Pengaturan gerbang langsung ke permukaan benda kerja menghilangkan sisa gerbang yang ditinggalkan oleh saluran ujung dingin.
• Kontrol suhu: Pengontrol PID per zona, mempertahankan akurasi ±1°C. Isolasi kegagalan zona mencegah penghentian total cetakan untuk satu zona yang rusak.

Ambang batas ROI: Sistem hot runner biasanya memberikan pengembalian investasi melalui penghematan material dan siklus yang lebih pendek setelah sekitar 50,000 tembakan, tergantung pada biaya material dan ukuran komponen.

Pelat Isolator

Ditempatkan di antara cetakan dan pelat mesin untuk mencegah perpindahan panas dari cetakan yang dipanaskan ke struktur mesin. Sangat penting untuk cetakan yang beroperasi pada suhu tinggi (cetakan hot runner, cetakan termoset). Mengurangi konsumsi energi dan tekanan termal pada batang pengikat mesin.

Diagnosis Kerusakan: Komponen Mana yang Bertanggung Jawab?

Ketika terjadi cacat pada bagian yang dicetak, kesalahan yang paling umum adalah menyesuaikan parameter mesin terlebih dahulu — kecepatan injeksi, tekanan pemadatan, suhu leleh — tanpa terlebih dahulu memeriksa perkakasnya. Sebagian besar cacat dapat ditelusuri kembali ke kondisi komponen, bukan pengaturan mesin.

Tabel ini memetakan kerusakan umum ke komponen yang bertanggung jawab dan tindakan perbaikannya. ^[1]

Cacat	Komponen yang Bertanggung Jawab	Penyebab utama	Tindakan perbaikan
Kilatan pada garis pemisah	Pin/bantalan pemandu, pelat penjepit	Bushing pemandu yang aus menyebabkan pergeseran cetakan; penjepitan yang tidak memadai.	Ganti elemen pemandu yang aus; verifikasi tonase dibandingkan dengan luas proyeksi.
Bekas terbakar / tembakan pendek	Sistem ventilasi	Kedalaman ventilasi terlalu kecil atau lokasinya salah; gas terperangkap di ujung pengisian.	Tambahkan atau perdalam lubang ventilasi hingga 0.02–0.05 mm pada zona pengisian terakhir.
Tanda tenggelam	Sistem pendingin, gerbang	Tekanan pengemasan tidak memadai; gerbang membeku terlalu dini	Perbesar ukuran gerbang menjadi 50–80% dari dinding; tingkatkan pendinginan di dekat bagian yang tebal.
Bagian tersangkut / sulit dikeluarkan	Sistem ejektor, sudut hisap	Tarikan udara tidak mencukupi (<0.5°); pin ejektor aus atau pendek	Tambahkan draf; verifikasi panjang dan distribusi pin; periksa pegas pengembalian.
Garis las	Penempatan gerbang, ventilasi	Beberapa front aliran bertemu; udara terperangkap di titik pertemuan.	Posisikan ulang gerbang untuk menciptakan aliran tunggal; tambahkan ventilasi di lokasi garis las.
Variasi dimensi	Sistem pendingin, baja rongga	Pendinginan tidak merata menyebabkan penyusutan diferensial; keausan baja	Seimbangkan saluran pendingin; periksa rongga untuk keausan dengan toleransi ±0.005 mm.
Cacat permukaan / penyebaran	Sistem pengumpanan, antarmuka laras	Kelembapan dalam resin yang masuk ke dalam bushing saluran tuang; ketidakstabilan aliran.	Verifikasi pengeringan awal; periksa apakah radius lubang tuang sesuai dengan nosel (±0.5 mm)
Waktu siklus terlalu lama	Saluran pendingin	Aliran pendingin laminar; saluran terlalu jauh dari permukaan rongga.	Tingkatkan kecepatan pendingin hingga turbulen (>0.8 m/s); pertimbangkan pendinginan konformal.

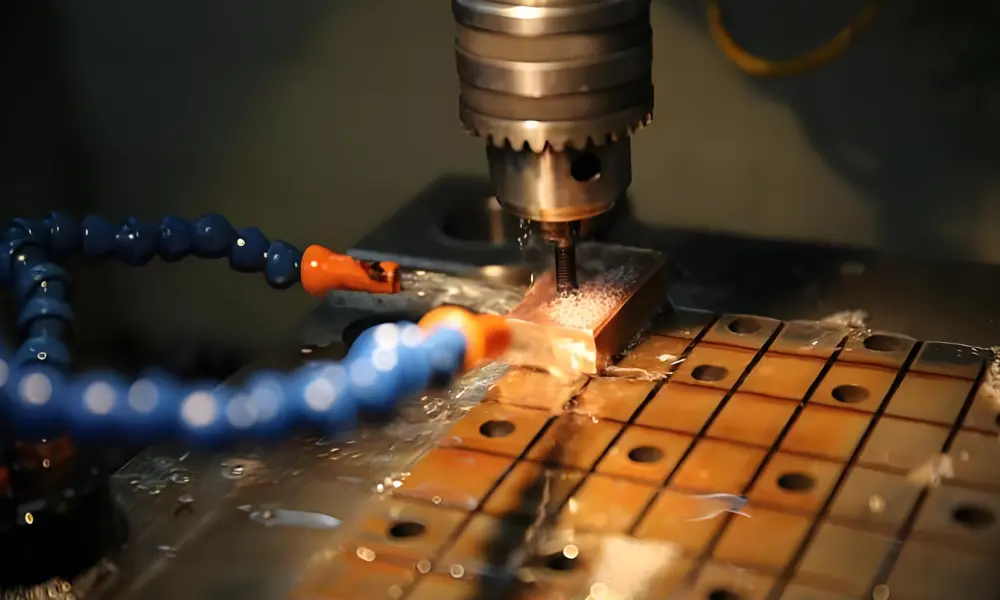

Bagaimana Komponen Cetakan Dibuat

Ketelitian manufaktur setiap komponen secara langsung menentukan batas kinerja cetakan. Anda tidak dapat mencapai ±0.05 mm pada bagian tersebut jika toleransi komponen lebih kasar dari itu.

Mesin CNC

Penggilingan dan pembubutan yang dikendalikan komputer menghasilkan pelat cetakan, rongga untuk sisipan, dan saluran runner dengan toleransi ±0.01 mm. Proses pengasaran menghilangkan material dalam jumlah besar dengan cepat; proses penyelesaian mencapai akurasi dimensi yang dibutuhkan untuk kesesuaian.

Perangkat lunak CAM mensimulasikan jalur pahat sebelum pemotongan — hal ini sangat penting untuk menghindari tabrakan di rongga yang dalam dan memastikan pembuangan serpihan yang konsisten.

Mesin EDM Kawat (Electrical Discharge Machining)

EDM memotong baja yang dikeraskan dengan erosi percikan listrik yang terkontrol. Ini adalah metode utama untuk menghasilkan detail rongga dan inti yang tidak dapat dijangkau oleh alat putar — alur halus, sudut internal yang tajam, dan profil garis pemisah yang kompleks.

EDM kawat lambat mencapai toleransi ±0.002 mm pada dimensi kritis. Di Fecision, tujuh mesin EDM kawat lambat dikhususkan untuk produksi rongga dan sisipan. Toleransi ini diperlukan untuk mempertahankan jarak rongga/inti 0.01–0.03 mm yang mencegah terjadinya kelebihan material tanpa menyebabkan pengikatan.

Grinding dan Polishing

Penggilingan permukaan menghasilkan kerataan dan toleransi ketebalan pada pelat dan blok penyangga. Pemolesan rongga mengikuti urutan butiran progresif — batu kasar, batu halus, kertas ampelas, pasta intan — untuk mencapai hasil akhir permukaan SPI yang ditentukan.

Rongga poles cermin (SPI A-1) memerlukan pemolesan manual hingga Ra ≤0.012µm menggunakan pasta intan 3µm dan 1µm. Proses ini dilakukan di bawah pembesaran dan memakan waktu 6–12 jam untuk satu permukaan rongga.

Perlakuan Panas dan Pelapisan Permukaan

Perlakuan panas — pengerasan vakum diikuti dengan temper ganda — mengembangkan kekerasan akhir baja perkakas seperti H13 dan S136. Dilakukan setelah pemesinan kasar, sebelum pemesinan akhir hingga dimensi akhir.

Pelapisan permukaan memperpanjang umur komponen melebihi apa yang dapat diberikan oleh kekerasan baja saja:

• DLC (Karbon Mirip Berlian): Kekerasan ≥2,200 HV. Diterapkan dengan PVD. Mengurangi gesekan dan keausan pada pin ejektor, slider, dan permukaan yang sering bersentuhan. Ketebalan lapisan tipikal: 2–4µm.
• Nitridasi: Proses difusi yang mengeraskan permukaan hingga HRC 65+ hingga kedalaman 0.1–0.3 mm. Cocok untuk pin ejektor dan elemen pemandu.
• Krom keras: Dilapisi secara elektrokimia; ketebalan 0.005–0.05 mm. Mengembalikan dimensi yang aus pada permukaan rongga. Sedang digantikan oleh DLC dalam banyak aplikasi.

Perawatan dan Masa Pakai Jamur

Cetakan yang terawat dengan baik akan bertahan 2–4 kali lebih lama dibandingkan cetakan yang kurang terawat, dalam jumlah cetakan yang setara. Investasi dalam perawatan rutin akan memberikan keuntungan lebih besar daripada biaya yang dikeluarkan, karena dapat menghindari perbaikan darurat dan barang rusak.

Pembersihan

Pembersihan rutin sisa plastik, debu, dan kontaminan mencegah kerusakan dan memperpanjang umur cetakan. Pembersihan yang tepat memastikan proses pencetakan yang lancar dan menjaga kualitas komponen. Cetakan yang bersih meminimalkan fluktuasi waktu siklus dan meningkatkan efisiensi. Bahan pembersih khusus melindungi permukaan yang halus dari kerusakan.

Membersihkan kotoran dari saluran pendingin memungkinkan pembuangan panas yang efisien dan mencegah panas berlebih. Penyumbatan dapat menyebabkan pendinginan yang tidak merata dan kerusakan seperti perubahan bentuk dan deformasi. Pembersihan rutin dengan larutan pembersih menjaga efisiensi pendinginan yang optimal.

Pemberian minyak

Penggunaan gemuk dan pelumas pada bagian yang bergerak seperti pin ejektor dan slider mengurangi gesekan dan keausan. Pelumasan yang tepat mencegah lengket, memastikan pelepasan cetakan produk yang lancar, dan menjaga kinerja yang konsisten. Namun, pelumasan yang berlebihan harus dihindari untuk mencegah kontaminasi pada bagian cetakan.

Inspeksi Reguler

Inspeksi rutin untuk mengetahui keausan, retakan, dan ketidaksejajaran memungkinkan deteksi dini potensi kegagalan. Mengidentifikasi bagian yang aus dan rusak mencegah perbaikan yang mahal dan penundaan produksi.

Inspeksi detail menjaga akurasi cetakan dan konsistensi produk. Mengatasi masalah cetakan umum seperti kelebihan material (flashing), kekurangan material (short shots), dan perubahan bentuk (warping) memerlukan identifikasi bagian yang rusak dan melakukan penyesuaian yang diperlukan.

Selang	Tindakan	Tujuan
Setiap 50,000 tembakan	Bersihkan ventilasi; poles permukaan rongga.	Mencegah bekas terbakar akibat ventilasi yang tersumbat; menjaga kilap permukaan.
Setiap 100,000 tembakan	Periksa pin/bantalan pemandu untuk melihat keausan; periksa panjang pin ejektor.	Mencegah ketidaksejajaran cetakan dan kelebihan material; menahan pin yang aus sebelum patah.
Setiap 250,000 tembakan	Ganti pin ejektor yang aus; bersihkan saluran pendingin dengan larutan pembersih.	Mempertahankan daya dorong dan kualitas komponen; mencegah penyumbatan saluran.
Setiap 500,000 tembakan	Ukur dimensi rongga untuk mengetahui keausan; lapisi ulang dengan DLC atau nitridasi jika diperlukan.	Memastikan toleransi dimensi terjaga; mengembalikan kekerasan permukaan.

Indikator Keausan Utama

• Kilatan cahaya pada garis pemisah: Tanda pertama bahwa pin pemandu atau baja permukaan pemisah mulai aus. Ukur lubang bushing pemandu — ganti jika celah melebihi 0.05 mm.
• Bagian yang lengket: Pin ejektor aus terlalu pendek, aliran udara tidak mencukupi, atau ketidakseimbangan pendinginan menyebabkan bagian tersebut menempel di sisi yang salah. Periksa panjang pin — pin harus menonjol 0.1–0.3 mm di atas permukaan inti.
• Bekas luka bakar muncul tiba-tiba: Lubang ventilasi tersumbat oleh residu. Bersihkan dan buka kembali hingga kedalaman 0.02–0.05 mm. Jangan melakukan pemesinan lebih dalam karena akan muncul sisa material.
• Waktu siklus semakin meningkat: Penumpukan kerak pada saluran pendingin. Bilas dengan larutan penghilang kerak; ukur laju aliran cairan pendingin di pintu masuk dan keluar — penurunan lebih dari 10% menunjukkan penyumbatan.

Kesimpulan

Setiap cacat pada komponen hasil cetakan injeksi bermula dari kondisi komponen atau keputusan desain pada cetakan. Bekas terbakar berasal dari ventilasi yang tersumbat. Sisa material berlebih (flash) berasal dari elemen pemandu yang aus atau penyangga yang tidak memadai. Komponen yang lengket berasal dari kemiringan yang tidak memadai atau pin ejektor yang aus. Variasi dimensi berasal dari pendinginan yang tidak seimbang.

Memahami fungsi setiap komponen — dan apa yang terjadi ketika komponen tersebut rusak — adalah hal yang membedakan percakapan pemecahan masalah yang produktif dari berjam-jam penyesuaian parameter mesin yang tidak menghasilkan apa-apa.

Fecision berspesialisasi dalam injeksi. pembuatan komponen cetakanKami mendesain dan membuat cetakan injeksi dengan mesin CNC internal, mesin EDM kawat lambat, dan perkakas berlapis DLC untuk program produksi jangka panjang. Jika Anda berada pada tahap desain perkakas atau evaluasi pemasok, tim teknik kami menyediakan tinjauan DFM sebagai bagian dari proses penawaran harga.

Pertanyaan yang Sering Diajukan

Bahan apa yang harus saya tentukan untuk sisipan rongga dan inti saya?

Untuk volume di bawah 100,000 tembakan dengan resin non-abrasif: Baja pra-pengerasan P20 hemat biaya dan siap dikerjakan tanpa pengerasan pasca-perlakuan. Untuk volume di atas 500,000 tembakan atau material berisi kaca: H13 yang dikeraskan hingga HRC 48–52. Untuk perangkat medis atau aplikasi yang menggunakan PVC: Baja tahan karat S136 untuk ketahanan korosi.

Apa perbedaan antara cold runner dan hot runner?

Sistem cold runner membeku di antara siklus dan keluar bersama bagian yang dicetak—menciptakan limbah sebesar 15–30% berdasarkan berat hasil cetakan. Sistem hot runner mempertahankan lelehan pada suhu yang tepat sepanjang siklus, menghilangkan limbah pada runner dan mengurangi waktu siklus sebesar 20–30%.

Berapa banyak pin ejektor yang dibutuhkan komponen saya, dan di mana pin-pin tersebut harus ditempatkan?

Minimal empat pin ejektor untuk bagian yang lebih lebar dari 100 mm — untuk mendistribusikan gaya ejeksi tanpa memiringkan bagian tersebut. Pin harus ditempatkan dalam jarak 2 kali ketebalan dinding rusuk, tonjolan, dan fitur yang menghasilkan gaya adhesi.

Bagaimana saya tahu apakah sistem pendingin cetakan saya berfungsi dengan baik?

Tiga indikator: waktu siklus yang konsisten (waktu pendinginan tidak boleh bervariasi lebih dari ±1 detik pada produksi yang stabil), suhu bagian yang seragam saat dikeluarkan (diukur dengan termometer inframerah pada permukaan inti segera setelah bagian dikeluarkan), dan stabilitas dimensi (dimensi kritis tidak boleh bergeser selama proses produksi saat cetakan memanas).

Kapan saya harus memilih slider dibandingkan lifter untuk fitur undercut?

Slider menangani undercut eksternal — lubang samping, kait, jepitan, dan fitur tembus yang dapat diakses dari luar bagian. Lifter menangani undercut internal — klip bagian dalam, ulir internal, dan alur jepitan yang terjebak di antara inti dan rongga.

Referensi & Sumber Resmi

Semua sumber tersedia untuk umum. Diakses April 2026.

[1] Wikipedia. 'Pencetakan Injeksi.' (Jenis cetakan, pemilihan material untuk konstruksi cetakan, rentang kekerasan baja, parameter proses umum.)  https://en.wikipedia.org/wiki/Injection_moulding

[2] Xometry. '10 Bagian Mesin Cetak Injeksi.' (Fungsi komponen rongga/inti; spesifikasi penyelesaian permukaan; persyaratan sistem panduan.)  https://www.xometry.com/resources/injection-molding/injection-mold-components/
