| Fecision memproduksi cetakan injeksi konektor presisi dan perkakas dengan toleransi CNC dan EDM ±0.005 mm — rentang dimensi yang dibutuhkan untuk rumah konektor dengan jarak antar pin yang rapat, di mana posisi pin, penampang dinding, dan diameter cetakan luar secara langsung menentukan integritas sinyal, kesesuaian pemasangan tekan, dan daya rekat pelapisan. Program konektor didukung mulai dari simulasi DFM hingga validasi artikel pertama dan produksi massal, di satu fasilitas terintegrasi di Shenzhen. |
Spesifikasi konektor modern tidak memberikan ruang untuk ketidakakuratan perkakas. Rumah konektor board-to-board dengan jarak antar pin 0.3 mm membutuhkan kantong pin yang diposisikan dalam ±0.005 mm — toleransi yang tidak dapat dicapai oleh cetakan injeksi umum standar, dan hanya dapat dipertahankan oleh perkakas presisi tinggi yang dirancang khusus selama jutaan kali produksi.
Artikel ini menjelaskan persyaratan presisi spesifik yang mendorong pembuatan cetakan konektor, tantangan proses yang unik untuk resin konektor, bagaimana Fecision mengatasi setiap tantangan secara teknis, dan bukti kinerja dari empat sektor aplikasi.

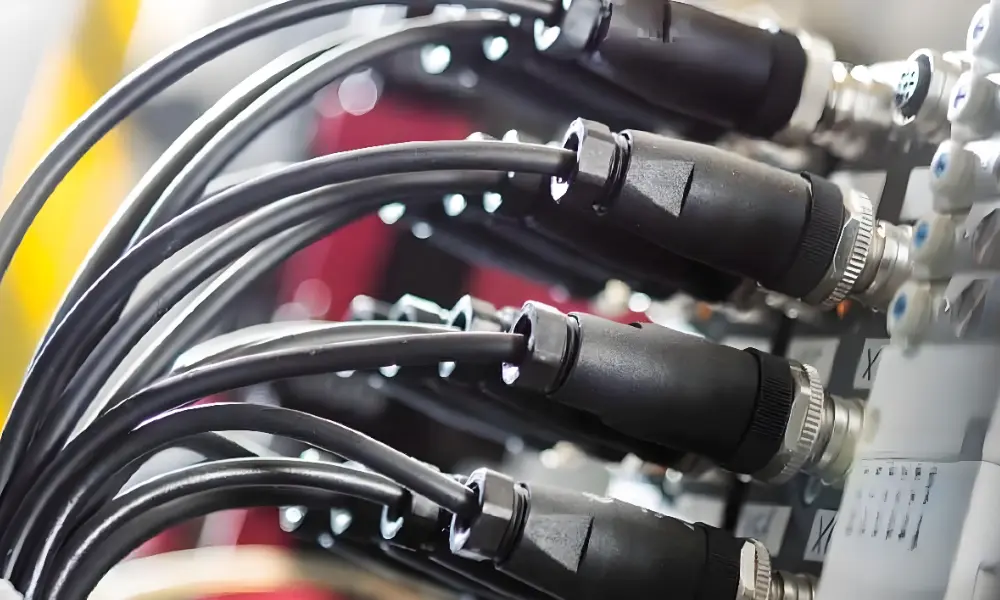

Mengapa Presisi Dimensi pada Cetakan Menentukan Kinerja Konektor
Performa konektor di lapangan berkaitan langsung dengan keputusan yang dibuat pada fase rekayasa cetakan. Empat sifat fungsional konektor jadi ditentukan pada tahap pembuatan perkakas — dan tidak dapat diperbaiki setelahnya.
Integritas Sinyal Dimulai dari Posisi Pin
Pada konektor pasangan diferensial berkecepatan tinggi (USB4, PCIe Gen 5, backplane Ethernet 100G), jarak antar pin bukan hanya spesifikasi geometris. Variasi posisi antara kantong kontak yang berdekatan menambah konversi mode antara diferensial dan mode umum — secara langsung meningkatkan crosstalk dan menaikkan batas bawah Tingkat Kesalahan Bit (BER).
Persyaratan toleransi tidak ditentukan oleh perancang konektor — melainkan ditentukan oleh anggaran kerugian saluran untuk sistem tersebut. Pada pensinyalan PAM4 112 Gbps, BER di atas 10⁻⁴ sebelum FEC merupakan kegagalan sistem. Mencapai margin BER yang dibutuhkan dimulai dengan menjaga posisi pin-pocket hingga ±0.005 mm atau lebih baik di seluruh susunan konektor. [1]
Ketahanan terhadap Getaran dan Kelelahan Termal
Dalam aplikasi otomotif — khususnya rangkaian kabel baterai EV — konektor mengalami getaran terus-menerus dari input jalan dan perubahan suhu dari −40°C hingga 125°C pada komponen elektronik bodi, dan meluas hingga 150°C di dekat ruang mesin. [2]
Rumah konektor dengan geometri rusuk yang tidak memadai atau penampang dinding yang tidak mencukupi akan menghasilkan gerakan mikro pada antarmuka yang terhubung akibat getaran. Gerakan mikro ini menghasilkan keausan gesekan pada permukaan kontak berlapis, meningkatkan resistansi kontak seiring waktu dan akhirnya menyebabkan percikan api pada aplikasi tegangan tinggi.
Geometri rumah yang mencegah gesekan ditentukan dalam desain cetakan — ketebalan rusuk, kekakuan balok penahan, dan keseragaman dinding rumah.
Kepatuhan Regulasi Terintegrasi
Standar seperti USCAR-2, IEC 60512, dan MIL-DTL-38999 menetapkan batas maksimum pergeseran resistansi kontak yang dapat diterima setelah terpapar tekanan lingkungan tertentu. Memenuhi batasan ini setelah pengujian lingkungan bergantung pada pemeliharaan geometri housing yang tepat selama rangkaian pengujian.
Komponen yang dicetak dengan presisi yang tidak memadai gagal dalam pengujian kepatuhan di bagian tepinya — sehingga memerlukan pengerjaan ulang alat atau perubahan desain di akhir program kualifikasi. Komponen yang dicetak dengan margin presisi bawaan akan lolos dengan mudah, dengan data CpK terdokumentasi yang mendukung PPAP, audit kualifikasi pelanggan, dan pengajuan regulasi.
Kapasitas Produksi dan UPH (Unit Per Jam)
Lini produksi SMT pick-and-place beroperasi dengan kecepatan ribuan penempatan per jam. Konektor dengan posisi sebenarnya yang presisi pada datum housing dapat ditempatkan tanpa perlu penyesuaian visual — geometri pengumpan dan nozzle yang melakukan pekerjaan tersebut.
Dampak ekonominya langsung: menghilangkan penyesuaian ulang visual pada konektor yang ditempatkan 20 kali per papan, pada jalur produksi 5,000 papan per hari, menghemat sekitar 2,000 menit waktu mesin setiap hari. Dengan biaya $0.50–$1.00 per menit mesin, peningkatan UPH (Unit Per Hour) dari toleransi housing yang ketat saja dapat mengembalikan biaya tambahan perkakas dalam hitungan bulan.
Enam Karakteristik Komponen Konektor Cetakan Presisi Tinggi
Spesifikasi di bawah ini mendefinisikan sifat-sifat terukur yang membedakan pencetakan presisi kelas konektor dari pencetakan injeksi tujuan umum. Setiap karakteristik terkait langsung dengan konsekuensi fungsional pada konektor jadi.
| Ciri | Spesifikasi Target | Mengapa Hal Ini Penting dalam Produksi |
| Akurasi dimensi sub-mikrometer | Posisi saku jarum ≤ ±0.005 mm | Memastikan koplanaritas di seluruh susunan jalur tinggi (100+ kontak). Setiap ketidaksejajaran pin di luar rentang ini menimbulkan interferensi silang pada pasangan diferensial dan meningkatkan Tingkat Kesalahan Bit (BER). Menghilangkan kebutuhan akan pemesinan sekunder yang mahal setelah pencetakan. |
| Permukaan akhir seperti cermin | Ra ≤ 0.4 µm pada permukaan yang saling berpasangan | Mengurangi gaya pemasukan untuk otomatisasi pick-and-place SMT. Permukaan yang lebih halus juga mengurangi konsumsi pelapisan emas pada permukaan kontak — penghematan biaya yang signifikan pada volume konektor di atas 500 unit per tahun. |
| Diameter cetakan berlebih yang sangat rapat | ±0.01 mm pada lubang yang dipasang dengan cara ditekan | Memastikan kesesuaian pemasangan tekan tanpa distorsi pada rumah yang telah dirakit. Sangat penting untuk konektor vertikal dalam aplikasi PCB di mana toleransi lubang secara langsung mengontrol gaya normal kontak. |
| Konsistensi Cpk multi-rongga | Cpk ≥ 1.67 pada jarak antar pin | Nilai Cpk tinggi pada jarak antar pin di seluruh rongga menghilangkan pemilahan antar rongga. Divalidasi menggunakan mikrometer laser pada mesin cetak — memberikan umpan balik secara real-time, bukan pengukuran di akhir proses pencetakan. |
| Stabilitas dimensi jangka panjang | Penyusutan pasca-anil < 0.02% | Proses anil pasca-pencetakan mengunci kristalinitas sehingga komponen tidak bergeser selama proses reflow SMT (puncak ~260°C untuk solder SAC305). Peralatan harus aman untuk baja dan dikompensasi untuk kondisi setelah anil, bukan kondisi setelah pencetakan. |
| Integritas materi | Lokasi garis las dikendalikan melalui simulasi. | Tata letak gerbang dan saluran menempatkan garis las jauh dari fitur jepretan bertegangan tinggi dan area kontak RF. Variasi konstanta dielektrik di seluruh rentang GHz harus minimal — garis las adalah sumber utama variasi Dk lokal. |
Kemampuan Resin Konektor: LCP, PPS, PEEK, PBT, dan PEI
Rumah konektor memerlukan material yang mempertahankan dimensi yang presisi pada suhu operasional tinggi, diproses dengan bersih tanpa percikan atau kekurangan material pada detail halus, dan memenuhi persyaratan mudah terbakar UL 94 V-0 tanpa aditif penghambat api eksternal.
Kelima resin di bawah ini saat ini sedang diproduksi di Fecision. Masing-masing membutuhkan keputusan desain cetakan khusus — pengaturan suhu hot runner, ukuran gate untuk viskositas resin, dan penempatan saluran pendingin — yang berbeda dari praktik termoplastik komoditas.
| Damar | Suhu Barel | Penyusutan | Catatan Aplikasi Konektor |
| LCP (Polimer Kristal Cair) | 300 – 330 ° C | Penyusutan < 0.1% | Dinding ultra tipis hingga 0.2 mm, jarak antar pin hingga 0.3 mm. Pembekuan cepat membutuhkan pengaturan gerbang dan panjang aliran yang dioptimalkan < 150 mm. Ideal untuk konektor SMT dan board-to-board dengan jarak antar pin mikro. |
| PPS (Polifenilen Sulfida) | 310 – 340 ° C | 0.5–0.7% (grade GF) | Penggunaan terus menerus hingga 220°C, ketahanan kimia yang sangat baik, UL 94 V-0. Jenis yang diisi kaca memerlukan kompensasi penyusutan yang cermat — perilaku anisotropik harus dimodelkan sebelum pembuatan cetakan. |
| PBT (Polibutilen Tereftalat) | 230 – 260 ° C | 1.5–2.5% (belum terisi) | Resin konektor berkualifikasi terluas. Penyerapan kelembapan rendah (< 0.08%), stabilitas dimensi yang sangat baik di bawah siklus kejut termal USCAR-2. Grade GF30 direkomendasikan untuk housing dengan toleransi ketat. |
| MENGINTIP | 360 – 400 ° C | 1.0 – 1.3% | Suhu layanan kontinu tertinggi (250°C), tersedia grade yang kompatibel dengan FDA untuk konektor medis. Suhu leleh yang sangat tinggi membutuhkan pemanasan cetakan khusus dan pemilihan hot runner yang tepat. |
| PEI (Ultem) | 340 – 380 ° C | 0.5 – 0.7% | UL 94 V-0 tanpa aditif, kekuatan tinggi pada suhu 180°C, kompatibel dengan sterilisasi. Digunakan dalam wadah konektor medis dan kedirgantaraan yang dapat digunakan kembali. |
Catatan mengenai pemrosesan LCP: Viskositas leleh LCP yang sangat rendah memungkinkan material ini mengisi bagian dinding di bawah 0.2 mm, tetapi pembekuannya yang cepat di bagian depan aliran berarti bahwa gerbang harus diposisikan dalam jarak 150 mm dari ujung rongga terjauh dan jalur aliran harus diseimbangkan hingga ± 5% berdasarkan berat untuk mencegah garis las pada posisi kontak.

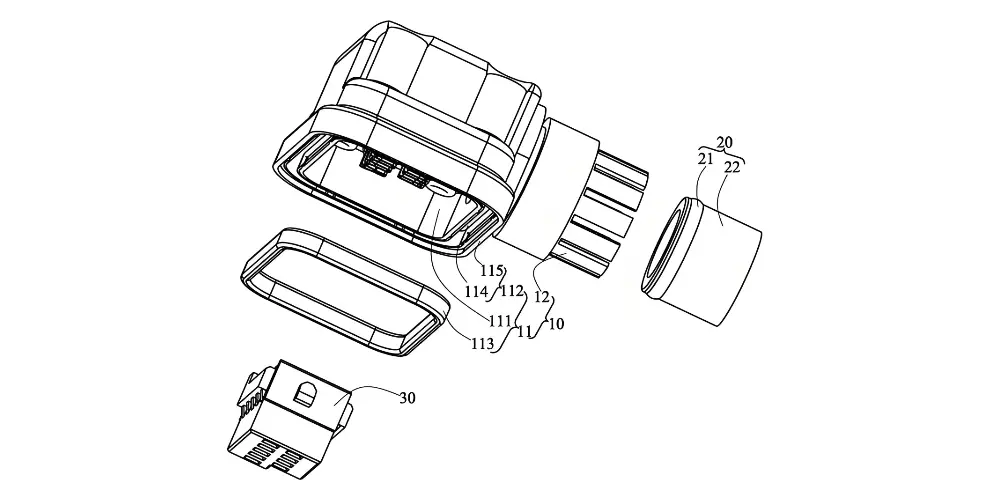

Tantangan Manufaktur dalam Pencetakan Konektor — dan Solusi dari Fecision
Lima tantangan di bawah ini khusus untuk pencetakan konektor. Ini bukan masalah yang dapat diselesaikan oleh disiplin proses pencetakan injeksi umum — masing-masing memerlukan intervensi pada tahap desain sebelum perkakas dibuat.
Variabilitas penyusutan mikro pada resin semi-kristalin
Resin semi-kristalin (LCP, PPS, PBT) menyusut secara berbeda dalam arah aliran dan aliran silang. Tanpa simulasi aliran cetakan pra-produksi, rongga cetakan akan melenceng dari spesifikasi setelah baja dipotong. Fecision menjalankan simulasi Moldex3D pada setiap program konektor baru. Dimensi rongga cetakan dikompensasi agar aman bagi baja berdasarkan hasil simulasi, bukan berdasarkan aturan praktis historis.
Pengisian dinding tipis dan tembakan pendek
Pada bagian dinding di bawah 0.3 mm, bagian depan lelehan membeku sebelum pengisian selesai. Unit injeksi konvensional akan macet. Fecision menggunakan sistem injeksi berkecepatan tinggi yang digerakkan servo yang mampu menghasilkan waktu pengisian di bawah 0.1 detik untuk bagian LCP berpenampang tipis, dikombinasikan dengan ukuran gerbang yang dioptimalkan dan protokol pengeringan resin (LCP: 4 jam pada 150°C, PPS: 3 jam pada 150°C). Inspeksi SEM pada sampel pertama memverifikasi integritas garis rajutan.
Pergeseran inti dan pergeseran pin pada perkakas dengan kavitasi tinggi
Tekanan rongga selama pengisian (hingga 1,400 bar untuk bagian LCP tipis) membelokkan pin inti yang ramping, memperbesar lubang tembus melebihi toleransi luluh yang dilapisi. Fecision menggunakan desain pin inti yang didukung dengan bushing pemandu yang dikeraskan dan memvalidasi diameter dan posisi pin pada CMM untuk 30 tembakan pertama dari setiap proses produksi sebelum melepaskan kavitasi penuh.
Kegagalan adhesi lapisan emas pada permukaan cetakan
Hidrokarbon residu dari bahan pelepas cetakan bermigrasi ke dalam pori-pori permukaan LCP. Ketika lapisan emas diaplikasikan kemudian, terjadi penggelembunggan di bawah siklus termal — cacat tak terlihat yang menyebabkan kegagalan di lapangan pada konektor RF. Fecision menetapkan pengoperasian cetakan tanpa bahan pelepas untuk semua program konektor dengan pelapisan pasca-cetak, menggunakan pendinginan konformal dan sudut kemiringan yang dioptimalkan untuk mencapai pelepasan cetakan yang bersih tanpa semprotan bahan pelepas.
Pergeseran dimensi selama proses reflow SMT.
Proses reflow solder SAC305 mencapai puncaknya pada suhu 250–260°C. Beberapa resin mengalami rekristalisasi dalam kisaran suhu ini, menggeser titik acuan hingga ±0.03 mm. Alat cetak harus dikompensasi untuk kondisi pasca-reflow, bukan kondisi setelah pencetakan. Fecision menjalankan siklus termal pada suhu reflow puncak pada sampel prototipe sebelum menyelesaikan dimensi rongga, mengukur setiap pergeseran yang disebabkan oleh reflow dan menyesuaikan baja sesuai kebutuhan.

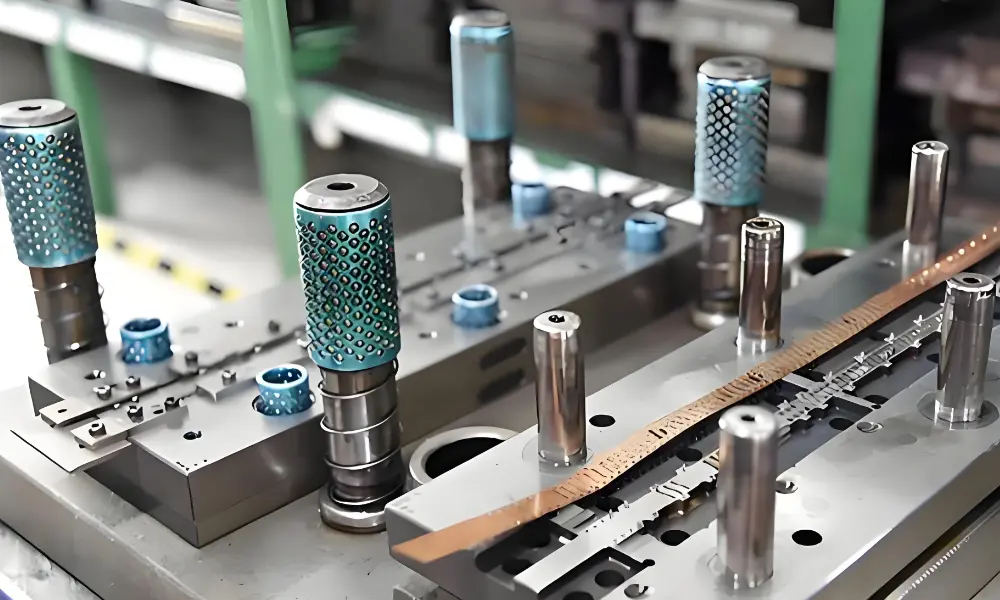

Kemampuan Manufaktur Cetakan Konektor Fecision
Fecision menghadirkan keunggulan dengan menggabungkan sistem kualitas yang ketat dengan teknologi mutakhir. Kami fokus pada pengendalian setiap variabel dalam proses, mulai dari baja yang kami pilih hingga laporan validasi akhir, untuk menyelesaikan tantangan cetakan konektor presisi Anda—dari desain hingga produksi:
Pemesinan dengan Toleransi Sangat Ketat
Pemesinan CNC hingga ±0.005 mm dan EDM kawat lambat hingga ±0.003 mm pada fitur rongga dan inti. Diameter pin inti sekecil 0.3 mm diproduksi dengan penyangga terpandu untuk mencegah defleksi di bawah tekanan rongga. Semua dimensi rongga diverifikasi CMM terhadap geometri nominal dan kompensasi penyusutan yang diprediksi simulasi sebelum produksi dimulai.
DFM dan Simulasi Aliran Cetakan di Awal
Tinjauan geometri, analisis keseimbangan saluran, dan kompensasi penyusutan diselesaikan sebelum investasi perkakas apa pun dilakukan. Hasil simulasi Moldex3D untuk setiap program konektor baru mencakup pola pengisian, lokasi garis las, prediksi lengkungan, dan peta tekanan pada penentuan ukuran gerbang injeksi.
Keuntungan komersial dari simulasi awal: perubahan lokasi gerbang yang diidentifikasi dalam simulasi tidak memerlukan biaya. Perubahan yang sama setelah baja dipotong akan memakan biaya $2,000–$10,000 dan menunda pengambilan sampel T1 selama 2–4 minggu.
Geometri Kompleks dalam Sekali Jepret
Slide, pengangkat, inti yang dapat dilipat, dan mekanisme pembuka sekrup memungkinkan klip pengunci, balok jepret, saluran ventilasi mikro, dan bentuk ulir dilepaskan dari cetakan dalam satu siklus — tanpa operasi sekunder. Pencetakan sisipan dan solusi dua tahap tersedia untuk rakitan konektor multi-material.
Pendinginan Konformal untuk Stabilitas Dimensi
Saluran pendingin konformal — yang dibuat dengan mesin untuk mengikuti kontur permukaan rongga cetakan, bukan berupa sirkuit yang dibor lurus — menjaga keseragaman suhu permukaan cetakan dalam ±2°C di seluruh area rongga. Keseragaman ini merupakan mekanisme utama untuk mencapai Cpk yang konsisten pada fitur dimensional tanpa batasan jendela proses.
Pendinginan konformal juga mengurangi waktu siklus sebesar 15–30% pada komponen LCP dan PPS berdinding tipis dibandingkan dengan pendinginan lubang lurus konvensional — manfaat peningkatan throughput yang berlipat ganda pada volume produksi di atas 500 unit per tahun.
Kualitas dan Validasi yang Ketat
Setiap inti cetakan dan rongga menerima laporan inspeksi CMM terhadap gambar desain sebelum perakitan. Sampel uji T1 diukur pada CMM dengan minimal 30 tembakan beruntun per rongga, menghasilkan data Cpk per rongga yang memvalidasi keseimbangan dan konsistensi sebelum kavitasi penuh dirilis.
Sertifikasi mutu: ISO 9001:2015 untuk program manufaktur umum. ISO 13485:2016 untuk program konektor medis. AS9100 Rev D untuk program konektor kedirgantaraan. Paket dokumentasi lengkap — laporan DFM, keluaran simulasi aliran, laporan uji coba, data CMM — disediakan dengan setiap alat yang telah selesai.
Jalur Prototipe Cepat ke Produksi
Strategi kompensasi rongga yang aman untuk baja memungkinkan penyesuaian desain T1 menggunakan sisipan perkakas lunak tanpa membuang perkakas dasar. Sisipan pilot dari aluminium atau P20 yang telah dikeraskan sebelumnya dapat diproduksi dalam 2–3 minggu untuk validasi DFM awal, dengan sisipan produksi baja keras permanen menyusul setelah persetujuan desain.
Semua tahapan — desain, pemesinan, perakitan cetakan, uji validasi, pelaporan dimensi — ditangani secara internal. Tidak ada pengalihan ke vendor berarti tidak ada penundaan komunikasi antar tahapan.
→ Detail kemampuan cetakan konektor lengkap: fecision.com/mold-tooling/precision-connector-mold-manufacturing/

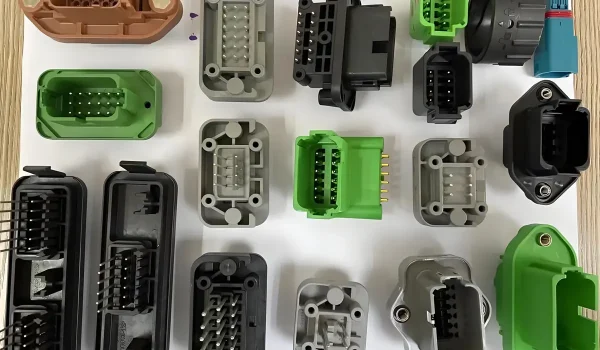

Kinerja Spesifik Industri: Empat Sektor Aplikasi
Uji coba sesungguhnya dari pencetakan presisi adalah bagaimana kinerja komponen dalam aplikasi dunia nyata yang ekstrem.
Otomotif — Konektor Tegangan Tinggi xEV
Jari-jari pemosisian LCP pada konektor interlock tegangan tinggi (HVIL) memerlukan posisi sebenarnya yang dipertahankan hingga ±0.01 mm melalui siklus kejut termal USCAR-2 (−40°C hingga 125°C, 500 siklus). Perkakas LCP berpendingin konformal Fecision mencapai hal ini dengan mengontrol suhu permukaan cetakan dalam ±2°C — menghilangkan penyusutan diferensial antar siklus yang menghasilkan pergeseran posisi yang menyebabkan gesekan pada antarmuka kontak tegangan tinggi.
Telekomunikasi / Pusat Data — Konektor Backplane Berkecepatan Tinggi
Kantong twinax yang disesuaikan kemiringannya untuk pasangan diferensial PAM4 112 Gbps memerlukan pencocokan panjang antar pasangan dalam ±0.02 mm di seluruh konektor backplane 64 arah. Pada 112 Gbps, ketidaksesuaian panjang twinax sebesar 0.02 mm menimbulkan kemiringan sekitar 0.3 ps — yang menghabiskan 30% dari anggaran kemiringan dalam alokasi 1 ps.
Fecision mencapai hal ini dengan memetakan variasi dimensi antar rongga selama uji coba T1 dan menyesuaikan shim rongga individual sebelum rilis produksi — langkah verifikasi yang membutuhkan dua hari tambahan tetapi menghilangkan kehilangan margin integritas sinyal yang jika tidak akan memerlukan desain ulang.
Dirgantara dan Pertahanan — Konektor Melingkar MIL
Cangkang belakang cetakan komposit untuk konektor MIL-DTL-38999 Seri III memerlukan konsentrisitas cangkang dalam ±0.025 mm agar lolos kualifikasi getaran dan kabut garam MIL-DTL-38999. Cetakan ulang material komposit PEI harus sepenuhnya membungkus sisipan logam tanpa kebocoran atau rongga, yang diverifikasi melalui analisis penampang pada sampel kualifikasi. [3]
Peralatan Medis — Konektor Kateter Ultrasonik Sekali Pakai
Konektor mikro untuk kateter ultrasonik sekali pakai memerlukan planaritas pin dalam ±0.01 mm untuk pengikatan sirkuit fleksibel yang andal pada susunan transduser. Kesalahan koplanaritas pin di luar rentang ini menghasilkan sambungan solder dingin yang gagal selama siklus termal pertama, menyebabkan artefak gambar atau hilangnya total elemen susunan individual.
Fecision menggunakan dokumentasi Sistem Manajemen Mutu ISO 13485:2016 dan sertifikasi resin kelas medis (CoA dengan data biokompatibilitas per ISO 10993) untuk semua program konektor medis sekali pakai. Ketelusuran lot lengkap dari lot resin hingga bagian cetakan jadi dipertahankan untuk kepatuhan pelaporan MDR.
Pertanyaan yang Sering Diajukan
Seberapa besar toleransi yang dapat dipertahankan Fecision pada fitur cetakan konektor?
Pemesinan CNC hingga ±0.005 mm dan EDM kawat lambat hingga ±0.003 mm pada fitur rongga dan inti. Posisi pin-pocket pada housing LCP atau PPS divalidasi pada Cpk ≥ 1.67 pada pengukuran CMM artikel pertama di seluruh 30 tembakan berurutan per rongga.
Berapa waktu tunggu tipikal dari persetujuan DFM hingga sampel T1?
Untuk housing konektor material tunggal standar dari baja P20 atau H13: 5–7 minggu dari persetujuan DFM hingga T1. Program LCP dengan hot runner dan pendinginan konformal biasanya memakan waktu 7–9 minggu. Sisipan soft-tool pilot untuk validasi DFM tersedia dalam 2–3 minggu.
Sertifikasi kualitas apa yang berlaku untuk program cetakan konektor di Fecision?
ISO 9001:2015 untuk program manufaktur umum. ISO 13485:2016 untuk program konektor medis (sekali pakai dan dapat digunakan kembali). AS9100 Rev D untuk program konektor kedirgantaraan. Semua program menerima laporan DFM, keluaran simulasi aliran cetakan, data CMM, dan laporan uji coba sebagai dokumentasi standar.
Kesimpulan
Pembuatan cetakan konektor presisi bukan lagi sebuah kemewahan di industri konektor yang sangat kompetitif—ini adalah syarat mutlak untuk masuk ke pasar. Mulai dari mencapai anggaran latensi 5G hingga memenuhi mandat keselamatan kendaraan listrik yang ketat, setiap mikron yang dihemat dalam tahap pembuatan cetakan akan berdampak pada keandalan produk Anda di lapangan selama beberapa dekade.
Fecision adalah mitra bersertifikat Anda untuk rekayasa cetakan konektor presisi tinggi. Kami adalah solusi komprehensif dan terpadu Anda untuk cetakan injeksi dan cetakan stamping, semuanya dibuat dengan toleransi mikro. Anda akan mendapatkan manfaat dari dukungan DFM ahli kami, penguasaan resin canggih (seperti LCP dan PEEK), dan sistem kualitas yang ketat (ISO/IATF/ISO 13485) untuk menjamin kinerja tanpa cela dalam aplikasi otomotif, kedirgantaraan, dan medis.
