| HDPE (polietilen densitas tinggi) adalah poliolefin semi-kristalin dengan ketahanan kimia yang luar biasa dan ketangguhan suhu rendah, tetapi penyusutan cetakan yang tinggi (1.5–3.0%) dan permukaan berenergi rendah yang resisten terhadap pengecatan. ABS (akrilonitril-butadiena-stirena) adalah terpolimer rekayasa amorf dengan presisi dimensi yang unggul (penyusutan 0.4–0.7%), hasil akhir permukaan yang sangat baik, dan kemampuan pengecatan penuh — tetapi ketahanan kimianya lebih rendah daripada HDPE. Pilihan di antara keduanya bergantung pada apakah ketahanan kimia atau akurasi dimensi dan kualitas permukaan merupakan persyaratan utama. |
Kedua material tersebut dicetak dengan metode injeksi di Fecision untuk berbagai aplikasi industri, konsumen, dan pengemasan. Memahami keunggulan masing-masing material — dan keterbatasannya — adalah titik awal untuk setiap keputusan pemilihan material yang melibatkan dua polimer komoditas hingga rekayasa yang tersedia secara luas ini.
Apa itu HDPE dan ABS?
HDPE — Polietilen Densitas Tinggi
HDPE adalah poliolefin semi-kristalin yang dihasilkan melalui polimerisasi etilena dengan katalis yang menciptakan kerangka molekuler yang sebagian besar linier dengan percabangan minimal. Struktur linier ini memungkinkan rantai polimer untuk saling berdekatan, menghasilkan tingkat kristalinitas yang tinggi (60–80%) — yang merupakan sumber kombinasi khas HDPE berupa kekakuan, ketahanan kimia, dan permeabilitas rendah.
Ketiadaan gugus polar dalam kerangka HDPE — hanya mengandung karbon dan hidrogen — adalah alasan mengapa HDPE bersifat inert secara kimia. Tidak ada gugus fungsional yang dapat bereaksi dengan asam, basa, atau sebagian besar pelarut. Sifat non-polar inilah yang menyebabkan permukaan HDPE sulit untuk direkatkan, dicat, atau dicetak tanpa perlakuan permukaan: energi permukaannya (38–42 dyne/cm) berada di bawah ambang batas yang dibutuhkan agar sebagian besar perekat dan pelapis dapat membasahi permukaan dengan benar.
ABS — Akrilonitril-Butadiena-Stirena
ABS adalah terpolimer amorf di mana tiga monomer memberikan sifat fungsional yang berbeda. Akrilonitril memberikan ketahanan kimia, kekakuan, dan ketahanan panas. Partikel karet butadiena, yang tersebar sebagai mikro-domain dalam matriks, memberikan ketangguhan benturan dan daktilitas suhu rendah. Stirena memberikan kekakuan, kilap permukaan, dan kemudahan pemrosesan.
Karena ABS bersifat amorf — tidak memiliki struktur kristal — maka titik lelehnya tidak tajam. Ia melunak secara bertahap di atas suhu transisi kacanya (Tg ~105°C), yang memberikannya rentang pemrosesan yang luas dan toleran. Penyusutannya yang rendah (0.4–0.7%) dihasilkan langsung dari struktur amorf ini: tanpa kontraksi volume yang terkait dengan kristalisasi, dimensi lebih mudah diprediksi dan toleransi lebih ketat.
HDPE vs ABS: Perbandingan Lengkap Sifat-Sifat Tekniknya
Memilih polimer yang tepat akan mengubah kinerja komponen Anda dalam penggunaan sebenarnya. Tabel di bawah ini memberikan data kuantitatif tentang berbagai sifat. Nilai sifat mewakili rentang tipikal untuk jenis standar tanpa pengisi; jenis yang diperkuat atau khusus akan berbeda.
| Milik | HDPE | ABS |
| Kepadatan | 0.94–0.97 g/cm³ (mengapung dalam air) | 1.02–1.06 gram/cm³ |
| gaya tarik | 28–35 MPa | 40–50 MPa |
| Modulus lentur | 1.2–1.8 GPa (kurang kaku) | 2.0–2.8 GPa (lebih kaku) |
| Dampak Izod berlekuk | ≥ 20 kJ/m² — ketahanan suhu rendah yang sangat baik; mempertahankan daya tahan benturan hingga suhu −40°C | 12–20 kJ/m² — baik pada suhu ruangan; turun di bawah −20°C |
| Suhu defleksi panas (1.82 MPa / 264 psi) | 60–85°C — membatasi penggunaan struktural di atas ~70°C secara terus menerus | 80–100°C — cocok untuk sebagian besar wadah konsumen/industri hingga ~90°C |
| Titik leleh / titik lunak | 130–137°C (Tm) | Pelunakan Vicat ~95–110°C (amorf — tidak ada Tm yang tajam) |
| Penyusutan cetakan | 1.5–3.0% — tinggi dan anisotropik. Membutuhkan simulasi aliran cetakan untuk komponen presisi. | 0.4–0.7% — rendah dan dapat diprediksi. Memungkinkan toleransi dimensi yang ketat. |
| Penyerapan air (24 jam) | < 0.01% — pada dasarnya nol | 0.2–0.4% — pengeringan awal diperlukan sebelum pencetakan |
| Resistensi kimia | Sangat baik melawan asam, basa, sebagian besar pelarut organik, minyak, dan larutan berair. Terserang oleh asam pengoksidasi kuat (HNO₃ pekat). | Baik untuk melawan asam lemah, alkali, dan banyak larutan berbasis air. Diserang oleh keton, ester, dan pelarut terklorinasi. Membengkak dalam asam pekat. |
| Resistensi UV | Kualitas buruk (tanpa penstabil UV) — mudah teroksidasi dan rapuh. Tersedia jenis yang distabilkan UV untuk penggunaan di luar ruangan. | Buruk — menguning dan rapuh jika terpapar sinar UV dalam waktu lama. Membutuhkan jenis yang distabilkan UV atau lapisan pelindung untuk aplikasi luar ruangan. |
| Permukaan selesai | Permukaan lilin berenergi rendah (38–42 dynes/cm). Pengecatan dan pengikatan perekat memerlukan aktivasi permukaan (perlakuan api atau plasma). | Secara alami dapat dicat, dilapisi, dan direkatkan. Tidak diperlukan aktivasi permukaan untuk sebagian besar proses dekorasi dan penyambungan. |
| Dapat didaur ulang | HDPE (kode resin #2) — plastik yang paling banyak didaur ulang secara global setelah PET. Infrastruktur pengumpulan dan pengolahan ulang telah mapan di seluruh dunia. | ABS (kode resin #7) — dapat didaur ulang tetapi infrastruktur pengumpulannya terbatas. Program daur ulang industri ada; pengumpulan oleh konsumen tidak konsisten. |
Perbedaan paling signifikan bagi para insinyur perkakas.:
HDPE menyusut 1.5–3.0% dengan anisotropi yang signifikan — penyusutan tegak lurus terhadap arah aliran lelehan secara konsisten lebih tinggi daripada yang sejajar dengannya. ABS menyusut 0.4–0.7% dengan anisotropi yang sangat rendah. Dimensi 100 mm pada HDPE dapat bervariasi hingga 3 mm tergantung pada arah aliran dan kondisi pendinginan; dimensi yang sama pada ABS bervariasi kurang dari 0.7 mm. Inilah mengapa komponen HDPE dengan toleransi ketat memerlukan simulasi aliran cetakan sebelum pembuatan perkakas.
Perbedaan Utama Secara Mendalam
Ketahanan Kimia — Keunggulan Utama HDPE
HDPE tahan terhadap asam sulfat pekat, asam klorida, natrium hidroksida, pemutih, alkohol, dan sebagian besar larutan garam berair. Ketahanannya berasal dari tulang punggung polimer — tanpa gugus fungsional reaktif, tidak ada yang dapat diserang oleh sebagian besar bahan kimia.
Keterbatasan kimia utama HDPE adalah asam pengoksidasi kuat (asam nitrat pekat, asam sulfat berasap) dan sebagian hidrokarbon aromatik dan terhalogenasi yang menyebabkan pembengkakan pada suhu tinggi.
ABS menawarkan ketahanan yang baik terhadap asam encer, alkali encer, dan larutan berbasis air — memadai untuk banyak aplikasi konsumen dan industri. Kelemahannya adalah pelarut terklorinasi (metilen klorida, trikloroetilen), keton (aseton, MEK), dan ester, yang melarutkan atau merusak ABS secara parah. Hal ini membatasi penggunaan ABS dalam aplikasi apa pun di mana bahan kimia ini merupakan bagian dari proses atau protokol pembersihan.
Stabilitas Dimensi — Keunggulan Utama ABS
Struktur amorf ABS menghasilkan penyusutan sebesar 0.4–0.7% dengan perilaku yang hampir isotropik — persentase yang sama di semua arah. Prediktabilitas inilah yang menjadikan ABS sebagai standar untuk komponen yang sangat penting secara dimensi: wadah elektronik dengan potongan konektor yang presisi, bingkai instrumen dengan toleransi bukaan yang ketat, dan rakitan pengunci jepret di mana gaya penguncian ditentukan.
Penyusutan HDPE (1.5–3.0%) tidak hanya lebih tinggi tetapi juga anisotropik — bervariasi 2–4 kali lipat antara arah aliran dan arah aliran silang dalam rongga yang sama. Untuk mengatasi hal ini, diperlukan dimensi rongga yang dikompensasi secara terpisah untuk setiap arah, yang divalidasi melalui uji coba dan pengukuran.
Kinerja Terhadap Benturan dan Suhu Rendah
Baik HDPE maupun ABS menawarkan ketahanan benturan yang baik, tetapi melalui mekanisme yang berbeda pada rentang suhu yang berbeda.
Struktur semi-kristalin HDPE menyerap energi melalui deformasi pada antarmuka interlamellar antara daerah kristalin dan amorf. Kekuatan impak Izod berlekuk biasanya ≥ 20 kJ/m², dan ini tetap relatif stabil hingga −40°C — menjadikan HDPE sebagai material pilihan untuk aplikasi di lingkungan berpendingin, beku, atau Arktik.
Ketahanan benturan ABS berasal dari fase karet (butadiena), yang menyerap energi dengan cara berubah bentuk dan retak. Kekuatan benturan cukup baik (12–20 kJ/m²) pada suhu ruangan tetapi turun secara signifikan di bawah −20°C karena fase karet mendekati suhu transisi kaca dan kehilangan kapasitas penyerapan energinya.
Energi Permukaan dan Dekorasi
Energi permukaan menentukan apakah suatu material dapat dicat, direkatkan, atau dicetak. Energi permukaan HDPE (38–42 dynes/cm) berada di bawah ambang batas kritis (~45 dynes/cm) yang dibutuhkan agar sebagian besar tinta, pelapis, dan perekat dapat membasahi dan menempel. Aktivasi permukaan — perlakuan api, perlakuan plasma, atau perlakuan korona — diperlukan sebelum mendekorasi HDPE.
Energi permukaan ABS (42–46 dynes/cm) berada di atas ambang batas ini untuk sebagian besar sistem pelapisan, dan matriks stirena-akrilonitrilnya menyediakan tempat jangkar kimia yang baik untuk adhesi cat. Inilah mengapa ABS menjadi material standar untuk komponen cetakan injeksi yang memerlukan pengecatan, pelapisan listrik, atau metalisasi vakum selanjutnya — proses yang mencakup sebagian besar produksi produk konsumen premium secara global.
Panduan Pemrosesan Pencetakan Injeksi HDPE
Pencetakan injeksi HDPE sudah mapan untuk wadah, tutup, penutup, dan komponen industri. Proses ini toleran terhadap rentang suhu dan tidak memerlukan pengeringan awal, tetapi manajemen penyusutan merupakan tantangan teknik utama untuk setiap program HDPE presisi.
| Parameter | Spesifikasi HDPE | Catatan Teknik |
| Pra-pengeringan | Tidak diperlukan (penyerapan kelembapan < 0.01%) Catatan: jika permukaan basah, keringkan pada suhu 80°C / 2 jam | HDPE tidak menyerap kelembapan dari udara lembap. Namun, kondensasi pada pelet dingin (yang dibawa dari penyimpanan dingin ke lingkungan pencetakan yang hangat) dapat menyebabkan permukaan bagian yang dicetak menjadi melebar. |
| Suhu barel | Bagian belakang: 160–200°C Bagian tengah: 200–240°C Bagian depan/nosel: 200–260°C Suhu leleh: 180–260°C | Jaga agar waktu tinggal tetap singkat — HDPE dapat terdegradasi di atas 300°C, menghasilkan produk oksidasi. Suhu barel yang lebih rendah mendukung ketahanan kimia dengan mempertahankan berat molekul; suhu yang lebih tinggi meningkatkan aliran untuk pengisian dinding tipis. |
| Suhu cetakan | 20 – 60 ° C | Suhu cetakan yang lebih rendah meningkatkan laju pendinginan dan kristalinitas — menghasilkan bagian yang lebih keras, lebih kaku, dan lebih mudah menyusut. Suhu cetakan yang lebih tinggi mengurangi laju kristalisasi, menurunkan penyusutan tetapi memperpanjang waktu siklus. Pendinginan yang seragam di seluruh rongga cetakan sangat penting untuk meminimalkan penyusutan diferensial dan distorsi. |
| Tekanan injeksi | Tekanan isi 60–105 MPa, tekanan tahan 30–60 MPa | HDPE memiliki aliran leleh yang baik pada suhu pemrosesan. Tantangan utamanya adalah penyusutan (1.5–3.0%), bukan pengisian. Tekanan dan waktu penahanan yang memadai sangat penting untuk mengisi rongga sebelum pembekuan gerbang — pengisian yang tidak memadai menghasilkan tanda penyusutan dan rongga. |
| Kompensasi penyusutan | 1.5–3.0% (tidak terisi) Anisotropik — lebih tinggi tegak lurus terhadap aliran | Simulasi aliran cetakan wajib dilakukan sebelum investasi perkakas. Dimensi rongga harus dikompensasi berdasarkan nilai penyusutan aliran dan aliran silang yang diprediksi simulasi — bukan persentase tunggal yang diterapkan secara seragam. HDPE yang diperkuat GF mengurangi penyusutan menjadi 0.6–1.2%. |
| Penentuan ukuran gerbang | Diameter 2–4 mm biasanya untuk wadah, 0.8–1.5 mm untuk komponen kecil. | Viskositas leleh HDPE yang rendah memungkinkan penggunaan saluran masuk yang besar. Gunakan saluran masuk berbentuk lingkaran penuh atau trapesium untuk meminimalkan kehilangan tekanan. Saluran masuk berbentuk terowongan dapat diterima untuk bagian yang lebih kecil. Hindari saluran masuk yang terlalu kecil — pemanasan akibat gesekan dapat menyebabkan degradasi dan perubahan warna permukaan. |
| Cetakan pasca-produksi | Tidak diperlukan pengkondisian. | HDPE siap digunakan setelah dikeluarkan dari cetakan. Pemeriksaan dimensi untuk komponen presisi harus dilakukan setelah 24–48 jam pada suhu 23°C — HDPE terus mengkristal sedikit setelah dikeluarkan dari cetakan, menyebabkan perubahan dimensi kecil dalam beberapa jam pertama setelah pencetakan. |
Lengkungan akibat penyusutan diferensial adalah kegagalan prototipe pertama yang paling umum dalam pencetakan HDPE. Bagian dengan penampang datar yang besar, ketebalan dinding yang tidak merata, atau lokasi gerbang yang asimetris sangat rentan. Akar penyebabnya selalu adalah perbedaan laju kristalisasi di seluruh bagian — bagian yang mendingin lebih cepat mengkristal lebih banyak, menyusut lebih banyak, dan menarik bagian tersebut menjadi bentuk melengkung atau terpelintir.
Mendesain dengan ketebalan dinding yang seragam dan penempatan gerbang yang seimbang — yang dikonfirmasi oleh simulasi aliran cetakan — adalah solusi teknik, bukan penyesuaian proses.
→ Kemampuan pencetakan injeksi HDPE Fecision: fecision.com/materials/hdpe-injection-molding/
Panduan Pemrosesan Pencetakan Injeksi ABS
ABS adalah salah satu material cetakan injeksi yang paling mudah diproses — rentang pemrosesan yang luas, penyusutan rendah, kualitas permukaan yang sangat baik, dan desain saluran dan jalur yang sederhana. Disiplin proses utama adalah manajemen kelembaban sebelum pencetakan dan pengendalian suhu selama pencetakan.
| Parameter | Spesifikasi ABS | Catatan Teknik |
| Pra-pengeringan | 80°C selama 2–4 jam. Target: kelembapan < 0.1%. | ABS bersifat higroskopis. Kelembapan di atas 0.1% menyebabkan bercak (garis-garis perak) pada permukaan, mengurangi kekuatan benturan, dan menurunkan kilap. Cacat ini tidak dapat diperbaiki di tahap selanjutnya. |
| Suhu barel | Bagian belakang: 180–200°C Bagian tengah: 200–220°C Bagian depan/nosel: 210–230°C Suhu leleh: 200–240°C | Jaga suhu leleh di bawah 250°C — ABS mulai terdegradasi di atas suhu ini, menghasilkan gas butadiena, perubahan warna, dan penurunan ketahanan benturan pada bagian yang dicetak. |
| Suhu cetakan | 40 – 80 ° C | Suhu cetakan yang lebih tinggi (60–80°C) meningkatkan kilap permukaan dan mengurangi tegangan internal—hal ini sangat penting untuk bagian yang dilapisi atau dicat, serta untuk bagian yang memerlukan pemesinan lanjutan tanpa distorsi. Suhu yang lebih rendah (40–50°C) dapat diterima untuk bagian struktural di mana tampilan permukaan kurang penting. |
| Tekanan injeksi | Tekanan isi 70–110 MPa, tekanan tahan 30–50 MPa | ABS memiliki aliran yang sangat baik dan penyusutan rendah (0.4–0.7%). Disiplin proses utama adalah menghindari pengemasan berlebihan, yang menimbulkan tegangan sisa tinggi dan dapat menyebabkan distorsi pasca-cetak atau retak tegangan ketika bagian tersebut bersentuhan dengan bahan kimia tertentu. |
| Penyusutan | 0.4–0.7% (SABIC Cycolac™ grade serbaguna) Anisotropi rendah — seragam ke segala arah | Penyusutan ABS yang rendah dan dapat diprediksi merupakan keunggulan pemrosesan terpentingnya dibandingkan polimer semi-kristalin. Toleransi ±0.1 mm secara rutin dapat dicapai pada fitur bagian standar. Untuk ABS kelas pelapisan, permukaan cetakan harus dipoles hingga SPI A-1 — pelapisan akan memperlihatkan setiap cacat permukaan. |
| Cetakan pasca-produksi | Lakukan proses anil pada suhu 70–80°C selama 2–4 jam jika tegangan sisa menjadi masalah. | Proses anil mengurangi tegangan internal cetakan — direkomendasikan untuk bagian yang akan dilapisi listrik (mengurangi risiko penggelembunggan), terpapar lingkungan kimia (mengurangi retak akibat tegangan), atau yang dimensinya kritis setelah pemesinan. |
→ Kemampuan pencetakan injeksi ABS Fecision: fecision.com/materials/abs-injection-molding/
Aplikasi: Di Mana Setiap Material Digunakan
Aplikasi HDPE
Penampungan bahan kimia dan cairan: HDPE adalah standar global untuk drum kimia industri, jerigen, botol reagen laboratorium, dan fitting pipa di mana kontak dengan asam, alkali, atau pelarut berlangsung terus-menerus. Kedap cairan dan kompatibilitas kimianya yang hampir universal menjadikannya satu-satunya material cetakan injeksi yang layak untuk aplikasi ini.
Kontak dengan makanan dan kemasan konsumen: HDPE (#2) sesuai dengan standar FDA 21 CFR 177.1520 untuk kontak dengan makanan. Botol susu, botol deterjen, talenan, dan wadah penyimpanan makanan menggunakan HDPE karena tidak mentransfer rasa, bau, atau senyawa berbahaya ke produk makanan. [1]
Perlengkapan medis dan laboratorium: Wadah spesimen, kontainer pengangkut sampel, botol penyimpanan reagen, dan wadah limbah medis memanfaatkan ketahanan kimia dan kemudahan pembersihan HDPE.
Ruang terbuka dan infrastruktur: HDPE yang distabilkan UV digunakan untuk saluran pelindung kabel utilitas, perlengkapan irigasi, pelampung laut, dan peralatan taman bermain. Ketangguhan material pada suhu rendah dan ketahanan terhadap kelembapan merupakan faktor utama dalam aplikasi ini.

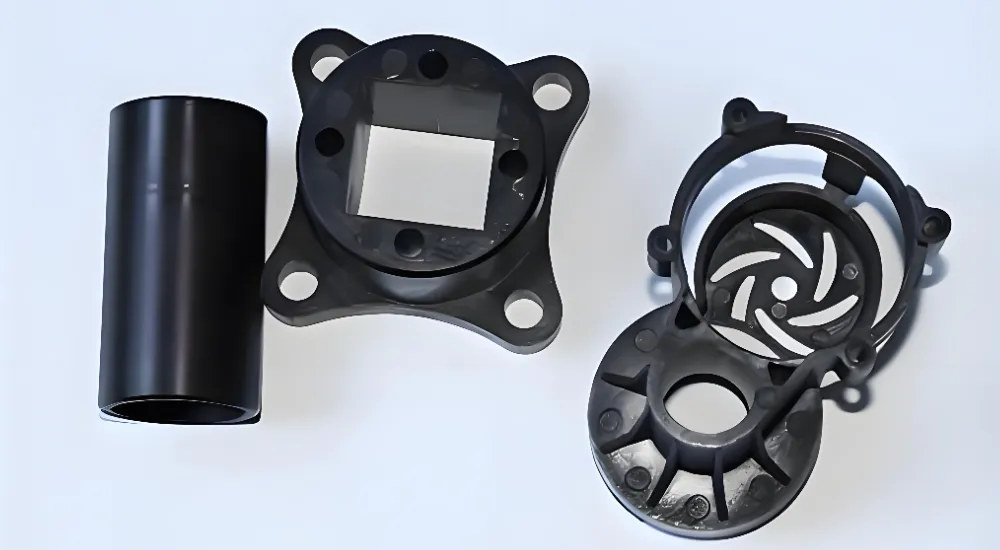

Aplikasi ABS
Casing elektronik konsumen: Casing laptop, bodi keyboard, bezel monitor, dan cangkang set-top box diproduksi dari ABS karena menggabungkan akurasi dimensi, kualitas permukaan, kemudahan pengecatan atau pemberian tekstur, dan peringkat tahan api UL 94 (V-0 hingga HB) yang dipersyaratkan oleh standar keselamatan peralatan listrik.
Trim interior otomotif: Panel dasbor, trim pilar, penutup konsol, dan sisipan pegangan pintu menggunakan ABS atau campuran PC/ABS. Kombinasi kekakuan, akurasi dimensi, dan daya rekat cat merupakan persyaratan utama untuk permukaan interior otomotif Kelas A.
Casing perangkat medis: ABS kelas medis (biokompatibel ISO 10993, sesuai standar FDA untuk kontak dengan makanan) digunakan untuk wadah instrumen diagnostik, penutup manajemen cairan, dan badan perangkat pernapasan di mana kompatibilitas sterilisasi EtO atau gamma diperlukan.
Peralatan pelindung dan barang konsumsi struktural: Helm, pelindung, wadah perkakas, dan badan peralatan memanfaatkan ketahanan benturan, kekakuan struktural, dan kemampuan ABS untuk mengintegrasikan geometri kompleks dalam satu kali proses pencetakan injeksi.
Panduan Pemilihan Aplikasi: HDPE atau ABS?
Gunakan tabel ini sebagai kerangka awal. Konfirmasikan pemilihan material akhir dengan lembar data tingkat mutu dari pemasok resin untuk kondisi operasi spesifik aplikasi tersebut.
| Kebutuhan | Rekomendasi | Alasan Teknik |
| Paparan bahan kimia berupa asam, basa, pelarut, dan minyak. | Pilih HDPE | HDPE tahan terhadap hampir semua asam, basa, dan larutan berair. ABS diserang oleh pelarut keton dan ester yang umum ditemukan dalam bahan pembersih industri. |
| Toleransi dimensi yang ketat untuk komponen presisi. | Pilih ABS | Penyusutan ABS (0.4–0.7%) 3–5 kali lebih rendah daripada HDPE (1.5–3.0%) dan hampir isotropik. Komponen dengan pola lubang, sambungan jepret, dan antarmuka yang harus dijaga hingga ±0.1 mm secara rutin diproduksi menggunakan ABS. |
| Penyelesaian permukaan / estetika / pengecatan / pelapisan | Pilih ABS | ABS dapat langsung dilapisi dengan elektroplating, pengecatan, metalisasi vakum, dan pencetakan pad. Permukaan HDPE yang berenergi rendah memerlukan perlakuan api atau plasma sebelum lapisan apa pun dapat menempel dengan andal. |
| Kontak dengan makanan / kontak dengan air minum | Pilih HDPE | FDA 21 CFR 177.1520 mengatur tentang HDPE untuk kontak dengan makanan. HDPE tidak melepaskan plasticizer, bisphenol, atau senyawa pengganggu hormon lainnya. |
| Penggunaan pada suhu rendah di bawah −20°C | Pilih HDPE | HDPE mempertahankan ketahanan benturan hingga suhu −40°C. Kekuatan benturan ABS menurun secara signifikan di bawah −20°C. |
| Suhu layanan tinggi di atas 80°C | Pilih ABS (atau material yang lebih baik) | ABS mempertahankan integritas struktural hingga suhu sekitar 90°C (HDT pada 1.82 MPa). HDPE mulai melunak di atas suhu 70–80°C di bawah beban. Keduanya tidak cocok untuk penggunaan terus menerus di atas suhu 90°C. |
| Casing perangkat elektronik / produk konsumen | Pilih ABS | Kombinasi kualitas permukaan, akurasi dimensi, dan ketersediaan luas grade tahan api UL 94 V-0 pada ABS menjadikannya material dominan untuk casing elektronik konsumen, bodi peralatan rumah tangga, dan wadah instrumen. |
Biaya, Keberlanjutan, dan Daur Ulang
Biaya Material
HDPE sedikit lebih murah daripada ABS per kilogramnya. Untuk komponen di mana kedua material memenuhi spesifikasi, HDPE menawarkan keunggulan biaya material. Namun, perbandingan biaya total harus memperhitungkan kompleksitas perkakas — penyusutan dan anisotropi HDPE yang tinggi seringkali membutuhkan lebih banyak iterasi pengembangan dan kompensasi rongga yang lebih kompleks daripada ABS, yang sebagian atau sepenuhnya mengimbangi keunggulan harga material tersebut.
Daur Ulang dan Akhir Masa Pakai
HDPE memiliki kode identifikasi resin #2 dan memiliki infrastruktur daur ulang pasca-konsumsi yang paling matang dibandingkan polimer cetakan injeksi lainnya. Pengumpulan sampah rumah tangga di kota-kota besar menerima wadah HDPE di sebagian besar negara maju. HDPE daur ulang mempertahankan sifat-sifat yang dapat digunakan untuk berbagai aplikasi — pipa, kayu, wadah.
ABS memiliki kode resin #7 dan tidak memiliki infrastruktur pengumpulan konsumen yang sebanding. Daur ulang proses industri dan manufaktur tersedia, dan hasil daur ulang ABS dapat diproses ulang di fasilitas pencetakan dengan retensi sifat mekanik tipikal sebesar 90–95% hingga 5 siklus daur ulang. Untuk produk yang dirancang dengan kemampuan daur ulang pasca-konsumen sebagai spesifikasi utama, HDPE adalah pilihan yang lebih jelas.
Pencetakan Injeksi HDPE dan ABS di Fecision
Fecision mencetak material HDPE dan ABS untuk berbagai aplikasi industri, konsumen, pengemasan, dan medis. Kemampuan prosesnya mencakup seluruh rentang parameter yang tercantum dalam panduan pencetakan injeksi di atas.
- HDPE dalam produksi: Wadah laboratorium, komponen penyimpanan bahan kimia, cawan spesimen medis, penutup utilitas, dan kemasan barang konsumen. Simulasi aliran cetakan standar untuk semua komponen presisi HDPE sebelum komitmen pembuatan perkakas.
- ABS dalam produksi: Casing peralatan diagnostik, wadah perangkat elektronik, bodi produk konsumen, panel kontrol industri. Tersedia berbagai tingkatan, termasuk standar UL 94 V-0 FR, standar medis ISO 10993, dan standar pelapisan listrik, semuanya dalam produksi saat ini.
- Kualitas: Bersertifikasi ISO 9001:2015. Inspeksi artikel pertama CMM dengan pemantauan CpK. Ketelusuran lot material dari CoA bahan baku hingga komponen jadi.
- Layanan DFM: Tinjauan DFM tersedia untuk program HDPE sebelum investasi perkakas — secara khusus membahas anisotropi penyusutan dan risiko perubahan bentuk.
Hubungi Fecision untuk saran pemilihan material dan tinjauan DFM di fecision.com/contact-us.
Pertanyaan yang Sering Diajukan
Apakah HDPE atau ABS yang lebih kuat?
ABS memiliki kekuatan tarik dan modulus lentur yang lebih tinggi—sehingga lebih kaku dan lebih kuat di bawah beban statis. HDPE memiliki ketahanan benturan yang lebih baik pada suhu rendah.
Mengapa HDPE lebih mudah melengkung dibandingkan ABS selama proses pencetakan injeksi?
HDPE bersifat semi-kristalin — rantai polimer tersusun ulang menjadi daerah kristalin teratur saat lelehan mendingin. Kristalisasi ini menyebabkan penyusutan volumetrik yang bervariasi tergantung arah aliran, laju pendinginan, dan ketebalan dinding. ABS bersifat amorf — tidak memiliki struktur kristalin dan menyusut secara seragam dan dapat diprediksi. Pendinginan diferensial pada HDPE menciptakan penyusutan diferensial di seluruh bagian, yang bermanifestasi sebagai perubahan bentuk.
Apakah HDPE dapat dicat atau direkatkan tanpa perlakuan apa pun?
Tidak dapat diandalkan. Energi permukaan HDPE berada di bawah ambang batas yang dibutuhkan agar sebagian besar cat, perekat, dan tinta dapat membasahi dan menempel secara permanen. Aktivasi permukaan meningkatkan energi permukaan dan memungkinkan daya rekat yang andal. ABS tidak memerlukan perlakuan ini untuk sebagian besar proses dekorasi dan pengikatan.
Bahan mana yang lebih baik untuk aplikasi yang bersentuhan dengan makanan?
HDPE memenuhi standar FDA 21 CFR 177.1520 untuk kontak dengan makanan dan merupakan standar global untuk wadah makanan, talenan, dan kemasan. ABS tersedia dalam berbagai tingkatan yang memenuhi standar FDA untuk kontak dengan makanan, tetapi kurang umum digunakan untuk kontak langsung dengan makanan dibandingkan HDPE.
Referensi & Sumber Resmi
Diakses Mei 2026.
[1] Badan Pengawas Obat dan Makanan AS. 21 CFR Bagian 177.1520 — Polimer Olefin. https://www.ecfr.gov/current/title-21/chapter-I/subchapter-B/part-177/subpart-B/section-177.1520
