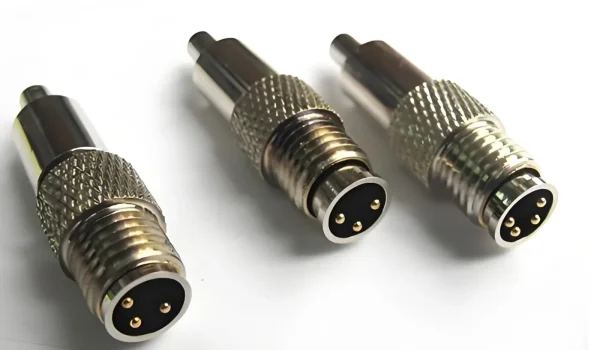

| Konektor listrik adalah perangkat yang menghubungkan konduktor listrik untuk membentuk rangkaian, memungkinkan transfer daya atau sinyal antara dua titik atau lebih dalam sistem elektronik. Setiap konektor terdiri dari setidaknya dua elemen fungsional: satu atau lebih kontak konduktif yang membawa arus atau sinyal, dan rumah isolasi yang memposisikan kontak tersebut dengan benar, melindunginya dari lingkungan, dan memungkinkan penyambungan dan pelepasan yang andal. |
Desain konektor sangat bervariasi tergantung aplikasinya — konektor ZIF bertegangan rendah untuk layar ponsel pintar hampir tidak memiliki kesamaan dengan konektor melingkar tertutup pada penutup mesin pesawat terbang, namun keduanya menjalankan fungsi dasar yang sama. Yang membedakan keduanya adalah arus dan tegangan operasi, jumlah siklus penyambungan yang dibutuhkan, lingkungan suhu dan getaran, serta sertifikasi peraturan yang dibutuhkan oleh aplikasi tersebut.
Panduan ini mencakup komponen utama konektor listrik, material dan lapisan khusus yang digunakan di setiap komponen, proses manufaktur empat tahap, peringkat perlindungan lingkungan, dan kriteria yang mengatur pemilihan konektor dalam aplikasi yang menuntut.
Apa itu Konektor Listrik?

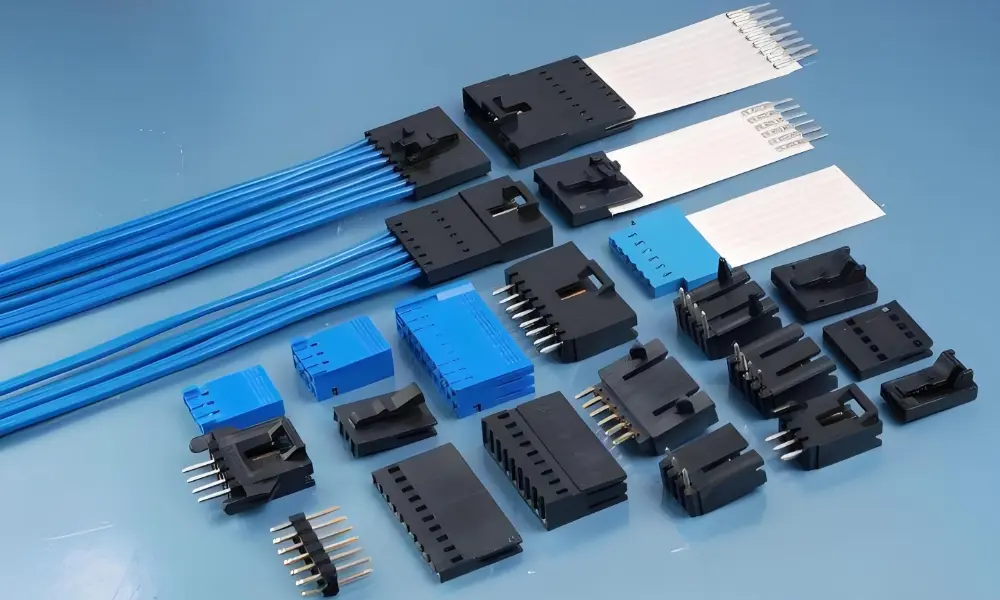

Konektor listrik menciptakan sambungan yang dapat dipisahkan atau permanen antara dua konduktor listrik. Konektor yang dapat dipisahkan — port USB, konektor otomotif, jack modular — memungkinkan penyambungan dan pemutusan berulang selama masa pakai perangkat. Konektor permanen — terminasi kawat yang disolder atau dikerutkan — dirancang untuk satu sambungan yang tidak akan terganggu selama penggunaan normal.
Perbedaan antara koneksi permanen dan koneksi terpisah penting untuk pemilihan material. Kontak terpisah harus mampu menahan ratusan hingga puluhan ribu siklus penyambungan tanpa peningkatan resistansi kontak yang terukur. Terminasi permanen harus mudah disolder atau dikerutkan, tetapi daya tahan terhadap penggunaan mekanis berulang bukanlah persyaratan utama.
Persyaratan Fungsional Inti dari Setiap Konektor
Resistansi kontak rendah dan stabil: Setiap peningkatan resistansi kontak menghasilkan panas di bawah beban (P = I²R) dan dapat menyebabkan kegagalan termal. Konektor sinyal berkualitas tinggi menetapkan resistansi kontak di bawah 10 mΩ; konektor daya biasanya menetapkan di bawah 1 mΩ.
Isolasi lingkungan: Rumah isolasi harus mencegah kebocoran arus antara kontak yang berdekatan (jarak rambat dan jarak bebas sesuai IEC 60664-1) dan mencegah masuknya kelembapan, debu, dan kontaminan kimia sesuai peringkat IP aplikasi.
Daya tahan mekanis: Kontak harus mempertahankan gaya normal dan area kontak yang memadai selama jumlah siklus penyambungan yang ditentukan. Gaya normal yang berkurang meningkatkan resistansi kontak; hilangnya kontak sepenuhnya menghasilkan rangkaian terbuka.
Aplikasi Umum menurut Industri
Konektor terdapat di setiap industri yang menggunakan listrik, tetapi persyaratan tekniknya berbeda secara substansial menurut sektor tersebut:
- Otomotif: Konektor menghadapi suhu operasi dari −40°C hingga 125°C (diperluas hingga 150°C di dekat mesin), lingkungan getaran sesuai USCAR-2 atau LV214, dan harapan masa pakai 25–30 tahun untuk elektronik bodi.
- Dirgantara: Konektor melingkar sesuai spesifikasi MIL-DTL-38999 atau ARINC 600 beroperasi di ketinggian (tekanan atmosfer rendah meningkatkan risiko pelepasan korona), getaran tinggi, dan rentang suhu ekstrem dari −65°C hingga +200°C.
- Alat kesehatan: Konektor pada peralatan yang bersentuhan langsung dengan pasien harus dapat disterilkan (EtO, autoklaf, gamma sesuai aplikasi), biokompatibel, dan memenuhi persyaratan keselamatan listrik IEC 60601-1 untuk tegangan isolasi kontak tubuh.
- Elektronik konsumen: Konektor USB4 Gen 3 menangani data 40 Gbps dan daya 240 W (USB PD 3.1) melalui antarmuka fisik yang sama — geometri kontak dan pelapisan harus mendukung keduanya secara bersamaan tanpa ketidaksesuaian impedansi.
- Industri: Konektor melingkar M12 dan M8 mendominasi otomatisasi pabrik dan jaringan fieldbus. Peringkat IP67 dan IP68 adalah standar. Konektor harus tahan terhadap percikan bahan kimia, pencucian bertekanan, dan getaran terus menerus di dekat mesin yang berputar.
Komponen Utama Konektor Listrik
Konektor produksi mengintegrasikan empat kelompok komponen yang berbeda: rumah konektor, kontak, terminal (antarmuka kawat), dan sistem isolasi dan penyegelan. Masing-masing dirancang dan diproduksi secara terpisah sebelum perakitan. Di bawah ini, kita akan melihat setiap bagian utama.

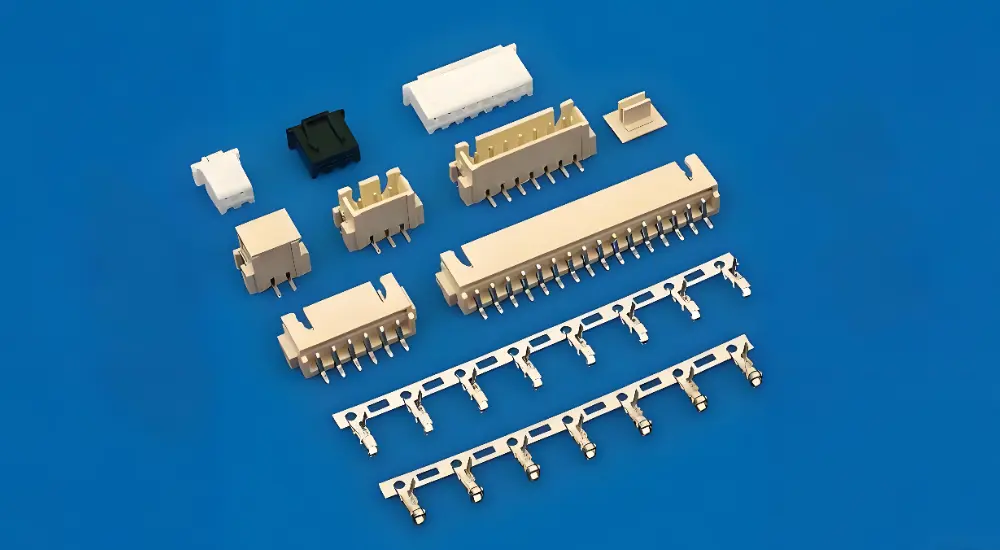

1. Rumah Konektor
Housing konektor merupakan rangka untuk seluruh rakitan konektor. Housing ini memberikan dukungan struktural dan memastikan semua bagian internal tetap sejajar dan terlindungi dengan baik. Housing ini lebih dari sekadar cangkang pasif – housing ini secara aktif berkontribusi pada kinerja dan ketahanan.
Rumah pelindung tersebut menjalankan empat fungsi simultan: mengisolasi kontak yang berdekatan secara elektrik untuk mencegah korsleting, memposisikan kontak secara fisik pada jarak dan kedalaman yang tepat untuk penyambungan yang andal, melindungi rakitan kontak dari kerusakan mekanis, dan menyediakan antarmuka mekanis (pengunci, ulir, lug bayonet) yang menahan konektor yang terpasang agar tetap menyatu di bawah getaran.
Geometri housing hadir dalam dua bentuk utama. Housing persegi panjang (header PCB, konektor wire-to-board, blok terminal rel DIN) efisien untuk dipasang pada papan sirkuit tercetak dan mudah ditumpuk pada kepadatan kontak yang tinggi. Housing melingkar (MIL-38999, M12, M8, audio XLR) secara geometris lebih mudah disegel dan lebih tahan terhadap ketidaksejajaran bidang sambungan yang tidak disengaja — keunggulan yang menjadikan format melingkar sebagai standar dalam aplikasi yang kokoh dan tahan air.
Panduan Pemilihan Material Perumahan — Rekayasa
Material casing menentukan rentang suhu operasi, ketahanan kimia, peringkat mudah terbakar, dan penampang dinding minimum yang dapat dicapai dalam pencetakan injeksi. Untuk aplikasi konektor, sertifikasi mudah terbakar UL 94 V-0 (peringkat mudah terbakar tertinggi di bawah UL 94) adalah standar dasar — konektor pada peralatan listrik tidak boleh mengalami pembakaran setelah dinyalakan.
| Bahan | Kelas | Properti Kunci | Aplikasi Konektor Khas |
| PBT (Polibutilen tereftalat) | Termoplastik | Kemudahan terbakar 94V-0, stabilitas dimensi sangat baik, penyerapan kelembapan rendah < 0.08% | Rumah konektor otomotif (misalnya, ruang mesin, modul ABS), kontrol industri — tahan terhadap siklus penyambungan berulang tanpa melengkung. |
| PPS (Polifenilen sulfida) | Termoplastik | Penggunaan terus menerus hingga suhu 200–220°C, ketahanan kimia yang luar biasa, 94V-0 | Konektor otomotif suhu tinggi di bawah kap mesin, rumah sensor kedirgantaraan, peralatan pengolahan kimia. |
| LCP (Polimer Kristal Cair) | Termoplastik | Pelopor miniaturisasi — bagian dinding hingga 0.2 mm dimungkinkan, 94V-0, lengkungan sangat rendah | Konektor dengan jarak antar pin mikro pada ponsel pintar, alat bantu dengar, dan perangkat implan; jarak antar pin 0.3–0.5 mm antar papan sirkuit. |
| PA66 / PA46 (Poliamida) | Termoplastik | Ketahanan yang baik, banyak digunakan, biaya lebih rendah daripada PPS — penyerapan kelembapan 2.5–3.5% memerlukan pengeringan terlebih dahulu. | Elektronik konsumen, telekomunikasi, konektor industri berbiaya rendah di mana presisi dimensi absolut bukanlah hal utama. |
| Paduan aluminium (misalnya, 6061-T6) | Logam | Kekuatan tinggi, perisai EMI yang sangat baik, konduktivitas termal 167 W/(m·K), tahan korosi | Konektor melingkar militer (MIL-DTL-38999), rak dan panel kedirgantaraan, rumah DIN industri |
| Baja tahan karat (304/316) | Logam | Ketahanan korosi tertinggi, cocok untuk sterilisasi — autoklaf, EtO, kompatibel gamma. | Konektor perangkat medis (EKG, sistem laboratorium kateter), peralatan pengolahan makanan, aplikasi bawah laut/lepas pantai. |
| Keramik alumina (Al₂O₃) | Keramik | Tahan suhu > 1,500°C, kekuatan dielektrik > 10 kV/mm, kedap udara jika dilapisi logam. | Saluran tembus tegangan tinggi, konektor termokopel, konektor perangkat implan yang disegel secara hermetis |
LCP (Liquid Crystal Polymer) layak mendapat perhatian khusus. Kombinasi viskositasnya yang sangat rendah pada suhu pemrosesan dan penyusutan pasca-pencetakan yang sangat rendah (< 0.1%) memungkinkan dinding wadah setipis 0.2 mm — sangat penting untuk konektor board-to-board dengan jarak mikro yang digunakan pada ponsel pintar, alat bantu dengar, dan perangkat medis yang dapat dikenakan.
Perlindungan Lingkungan — Peringkat IP dalam Praktik
Peringkat IP (Ingress Protection) menurut IEC 60529 menentukan tingkat perlindungan yang diberikan oleh konektor yang telah dirakit terhadap partikel padat dan cairan. [1] Angka pertama (1–6) menunjukkan tingkat penolakan partikel padat; angka kedua (1–9K) menunjukkan tingkat masuknya cairan.
| IP Penilaian | Tingkat perlindungan | Implikasi Teknik untuk Desain Rumah Konektor |
| IP54 | Terlindung dari debu / Terciprat air | Panel industri umum, peralatan genggam. Casing harus tertutup rapat tanpa celah garis pemisah > 0.3 mm. Gasket busa atau karet terkompresi 15–25%. |
| IP65 | Kedap debu / Pancaran air bertekanan rendah | Kontrol luar ruangan, peralatan HVAC. Semua lubang masuk kabel disegel dengan gland. Tidak ada lubang ventilasi yang tidak disegel. Lenturan dinding housing akibat tekanan jet tidak boleh merusak kontak gasket. |
| IP67 | Kedap debu / terendam 1 m, 30 menit | Instrumen lapangan portabel, konektor tersegel otomotif. Lebar alur O-ring ±0.10 mm untuk kompresi yang konsisten. Penutupan garis pemisah < celah 0.05 mm. |
| IP68 | Kedap debu / Kedalaman yang ditentukan, jangka panjang | Sensor bawah laut, konektor militer. Kedalaman dan durasi ditentukan oleh pabrikan. Penyegelan kedap udara kaca-ke-logam atau keramik-ke-logam digunakan untuk koneksi permanen/kritis. |
| IP69K | Kedap debu / Semprotan air bertekanan/suhu tinggi | Peralatan pencucian untuk pengolahan makanan, pertanian, dan produk susu. Harus tahan terhadap air bersuhu 80°C pada tekanan 80–100 bar. Diperlukan segel silikon atau EPDM — NBR standar akan rusak pada suhu 80°C. |
2. Kontak Konektor
Kontak adalah elemen konduktif yang membawa arus atau sinyal melintasi antarmuka penghubung. Kontak harus mempertahankan gaya kontak yang ditentukan sepanjang masa pakai siklus penghubung yang dinilai — karena resistansi kontak berbanding terbalik dengan luas kontak dan gaya kontak, relaksasi pegas atau keausan apa pun yang mengurangi gaya normal akan meningkatkan resistansi.
Geometri kontak terbagi menjadi empat tipe utama:
- Pin dan soket (jantan/betina): Bentuk universal. Pin jantan dimasukkan ke dalam soket betina yang memberikan gaya pegas radial pada pin. Gaya kontak biasanya 50–300 g tergantung pada peringkat arus dan persyaratan masa pakai siklus.
- Kontak mata pisau: Kontak datar dan lebar untuk aplikasi arus tinggi (busbar, paket baterai EV). Area kontak yang besar memungkinkan kepadatan arus tetap rendah bahkan pada ratusan ampere.
- Pin Pogo (kontak pegas): Piston berpegas dalam tabung silindris. Digunakan untuk kontak pengisian baterai, antarmuka pengujian, dan konektor dok yang membutuhkan pemasangan mudah tanpa gaya dorong. Panjang langkah biasanya 1–4 mm.
- Kontak hiperboloid: Susunan kawat yang dililit secara heliks membentuk sangkar berbentuk silinder. Pin tersebut menghubungkan beberapa kontak kawat secara bersamaan — sehingga mencapai keandalan kontak yang tinggi di bawah getaran dan guncangan. Standar dalam aplikasi kedirgantaraan dan militer.
Bahan Dasar Kontak
Paduan tembaga menjadi dasar hampir semua kontak listrik karena konduktivitas tembaga (5.96 × 10⁷ S/m) hanya kalah dari perak di antara logam-logam umum.
- Perunggu fosfor (Cu-Sn-P): Kekuatan pegas tinggi dan ketahanan lelah yang baik — material kontak standar di mana lengan kontak bertindak sebagai pegas daun. Konduktivitas ~15% IACS (International Annealed Copper Standard) — lebih rendah dari kuningan tetapi lebih kaku.
- Kuningan (paduan Cu-Zn, C26000): Konduktivitas lebih baik daripada perunggu fosfor (~28% IACS) dan lebih mudah dikerjakan. Digunakan untuk kontak pin di mana presisi dimensi dan konduktivitas tinggi lebih penting daripada kekakuan pegas.
- Tembaga berilium (BeCu, C17200): Performa pegas tertinggi dari semua paduan tembaga — kekerasan 220–250 HV. Digunakan untuk kontak dengan masa pakai siklus tinggi (> 10,000 kali penyambungan) dalam aplikasi keandalan tinggi. Membutuhkan penanganan khusus selama fabrikasi karena toksisitas bubuk Be.
Pelapisan Permukaan Kontak — Data Kinerja
Paduan tembaga cepat teroksidasi di udara sekitar, membentuk lapisan oksida tembaga yang resistif. Semua kontak produksi diberi lapisan permukaan untuk mencegah oksidasi, mengontrol resistansi kontak, dan mengelola keausan gesekan selama siklus penyambungan.
| Bahan pelapis | Ketebalan | Karakteristik Kinerja Utama | Aplikasi Utama |
| Emas (Au) | 0.1–1.0 µm | Resistansi kontak terendah (< 10 mΩ tipikal), tidak terjadi oksidasi, masa simpan 30+ tahun | Konektor level sinyal (< 1 A), instrumen presisi, kontak spesifikasi militer sesuai MIL-DTL-55302 |
| Paladium-Nikel (PdNi, ~80/20) | 0.1–0.5 µm | Lebih keras dari emas (HV 450–500 vs emas HV 100), biaya lebih rendah, ketahanan gesekan yang baik. | Konektor telekomunikasi dan komunikasi data: QSFP, SFP, kartu SIM — menyeimbangkan biaya dan daya tahan. |
| Perak (Ag) | 2–10 µm | Konduktivitas listrik massal tertinggi (6.3 × 10⁷ S/m), sangat baik untuk kontak arus tinggi. | Konektor daya tinggi (> 100 A), bus bar, konektor baterai EV, kontak relai |
| Timah (Sn) / Timah-timbal | 1–5 µm | Dapat disolder, biaya rendah, resistansi kontak < 5 mΩ saat baru — akan kusam seiring waktu, rentan terhadap gesekan. | Konektor tepi PCB, koneksi kabel ke papan berbiaya rendah, elektronik konsumen di mana penggantian dimungkinkan. |
| Lapisan bawah nikel (Ni) | 1–3 µm (dasar) | Penghalang difusi antara substrat tembaga dan lapisan akhir — mencegah migrasi tembaga ke permukaan. | Lapisan dasar standar di bawah emas atau timah pada semua substrat kontak paduan tembaga. |
Lapisan bawah nikel bukanlah pilihan. Tembaga berdifusi dengan cepat melalui lapisan emas pada suhu tinggi — pada suhu 125°C, migrasi tembaga ke permukaan emas dimulai dalam beberapa minggu, membentuk lapisan oksida tembaga resistif di bawah emas. Lapisan penghalang nikel setebal 1–3 µm antara substrat tembaga dan lapisan akhir emas mencegah difusi ini dan merupakan praktik standar untuk kontak yang akan mengalami suhu tinggi atau masa pakai yang lama. [3]
3. Terminal Konektor
Terminal adalah elemen antarmuka kawat yang menghubungkan konduktor eksternal (kawat atau kabel) ke sistem kontak internal konektor. Terminal harus membentuk sambungan kedap gas dengan kawat — celah yang dapat ditembus oksidasi antara untaian konduktor dan terminal akan mengembangkan peningkatan resistansi seiring waktu.
Tiga metode penghentian digunakan dalam produksi:
Sekrup / IDC (perpindahan isolasi): Terminal sekrup menjepit kawat secara mekanis — standar pada blok terminal yang terpasang di lapangan untuk memudahkan perawatan. Terminal IDC (insulation displacement) menusuk isolasi kawat dengan gigi tajam, menggesernya untuk menyentuh konduktor — cepat, tanpa alat, dan cocok untuk aplikasi telekomunikasi arus rendah. Mencegah korosi. Pemeriksaan kualitas di seluruh produksi. Sensor dan sistem penglihatan kamera memeriksa dimensi.
Terminasi crimp: Alat penjepit (crimping tool) mengubah bentuk laras terminal di sekitar untaian kawat yang telah dikupas, mengelas dingin laras ke konduktor di bawah gaya tekan. Sambungan penjepit yang dilakukan dengan benar kedap gas, tahan getaran, dan merupakan metode terminasi tercepat dalam produksi rangkaian kabel otomatis. Spesifikasi gaya tarik (misalnya, minimum 22 N untuk kawat 0.5 mm² per IPC/WHMA-A-620) memvalidasi kualitas penjepitan. [2]
Terminasi solder: Kawat yang telah dikupas dimasukkan ke dalam terminal cangkir atau barel dan disolder. Menghasilkan sambungan yang aman dengan kinerja listrik yang sangat baik, tetapi sensitif terhadap rongga solder, sambungan dingin, dan tidak disarankan di lingkungan dengan getaran tinggi di mana siklus termal dapat menyebabkan retak pada solder.
4. Isolasi dan Penyegelan
Isolasi di dalam rumah konektor mencegah kebocoran arus antara kontak yang berdekatan (creepage) dan mencegah terjadinya percikan api melintasi celah di bawah tegangan (clearance). IEC 60664-1 mendefinisikan jarak creepage dan clearance minimum yang diperlukan untuk tegangan kerja, tingkat polusi, dan kategori tegangan lebih tertentu.
Pemilihan material untuk isolasi bergantung pada suhu operasi, lingkungan kimia, dan apakah konektor dicetak sebagai satu bagian atau dirakit dari lempengan isolator terpisah. Termoset berkinerja tinggi — resin fenolik, epoksi — digunakan di mana suhu layanan kontinu di atas 150°C diperlukan, karena termoplastik umumnya melunak pada suhu ini.
Bahan penyegel memerlukan spesifikasi yang cermat untuk kompatibilitas kimia dengan lingkungan layanan. Segel karet silikon berkinerja dari −60°C hingga +200°C dan merupakan pilihan standar untuk sebagian besar konektor yang disegel. EPDM lebih disukai dalam aplikasi luar ruangan yang terpapar sinar UV. Nitril (NBR) adalah pilihan standar untuk konektor sistem bahan bakar dalam aplikasi otomotif. Fluorosilikon (FVMQ) digunakan di mana ketahanan terhadap bahan bakar dan fleksibilitas suhu rendah (−55°C) diperlukan secara bersamaan.
Fitur Tambahan pada Konektor Listrik
Konektor listrik sering kali dilengkapi dengan fitur tambahan agar lebih andal dan mudah digunakan. Fitur-fitur ini melindungi sambungan, mencegah kesalahan, dan memastikan semuanya terpasang dengan benar.
Pelindung Tegangan dan Kelenjar Kabel
Pelindung tegangan melindungi titik terminasi — lokasi yang paling rentan secara mekanis pada konektor mana pun — dari tarikan aksial, tekukan lateral, dan beban torsi. Tanpa pelindung tegangan, pergerakan kabel yang berulang akan memusatkan semua tegangan tekukan pada sambungan crimp atau solder, menyebabkan kegagalan kelelahan pada untaian konduktor seiring waktu.
Pelindung regangan yang dicetak berlebih (selubung luar pada sebagian besar konektor yang terpasang pada kabel) diproduksi dengan pencetakan injeksi dua tahap atau pencetakan berlebih sekunder. Pelindung ini merekat langsung ke selubung kabel dan kekakuannya berkurang menjauh dari badan konektor — transisi bertahap yang mendistribusikan beban tekukan sepanjang kabel daripada memusatkannya pada satu titik.
Penguncian dan Polarisasi
Penguncian mencegah kesalahan pemasangan konektor yang memiliki bentuk fisik yang sama. Pada panel multi-konektor di mana beberapa konektor identik membawa tegangan atau jenis sinyal yang berbeda, penguncian memastikan bahwa konektor yang dirancang untuk 48 V tidak dapat dimasukkan ke dalam soket 5 V — mencegah kerusakan atau bahaya keselamatan yang mungkin tidak langsung terlihat.
Polarisasi memastikan keselarasan arah selama penyambungan — konektor hanya dapat terhubung dalam satu orientasi rotasi. Hal ini sangat penting untuk aplikasi penyambungan buta (di mana operator tidak dapat melihat antarmuka penyambungan selama proses penyambungan) dan untuk konektor daya di mana polaritas terbalik akan merusak peralatan yang terhubung.
Perisai EMI
Konektor berpelindung mengurangi emisi interferensi elektromagnetik (EMI) dari sinyal frekuensi tinggi dan melindungi sirkuit sensitif dari radiasi EMI eksternal. Pelindung harus menyediakan jalur impedansi rendah yang kontinu dari pelindung kabel ke ground sasis peralatan — setiap celah atau ikatan impedansi tinggi pada jalur ini menciptakan antena yang memancarkan atau menerima sinyal yang tidak diinginkan.
Metode terminasi pelindung — penjepitan melingkar 360°, penjepitan jalinan, atau cetakan konduktif — memengaruhi impedansi transfer pelindung (ZT), metrik kunci untuk kinerja pelindung. ZT di bawah 10 mΩ/m pada frekuensi hingga 100 MHz adalah target untuk sebagian besar persyaratan pelindung konektor data berkecepatan tinggi.
Bagaimana Konektor Listrik Diproduksi
Produksi konektor mengikuti empat tahapan berurutan: pencetakan, pelapisan, pencetakan injeksi, dan perakitan. Setiap tahapan saling terkait langsung dengan tahapan berikutnya; produksi biasanya diatur sebagai aliran berkelanjutan dari bahan baku gulungan hingga perakitan konektor jadi.
Tahap 1 — Pencetakan

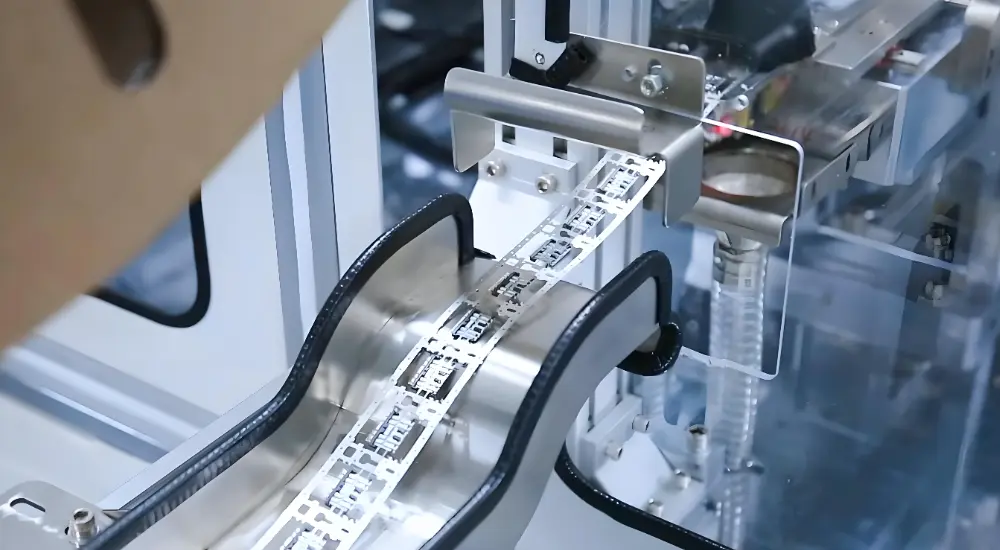

Pembuatan kontak dan terminal dimulai dengan pencetakan die progresif. Sebuah strip logam (biasanya perunggu fosfor atau kuningan, tebal 0.1–0.8 mm) dialirkan dari gulungan melalui die progresif multi-stasiun dengan kecepatan 200–800 langkah per menit. Setiap stasiun melakukan operasi pemotongan, penusukan, atau pembentukan tertentu; kontak yang telah terbentuk sempurna muncul pada strip pembawa — masih terhubung secara berurutan — siap untuk tahap pelapisan.
Pencetakan progresif menghasilkan toleransi ±0.01–0.03 mm pada dimensi kontak dengan tingkat produksi tinggi. Lebar kontak, geometri lengan pegas, dan kedalaman kontak—yang semuanya secara langsung memengaruhi resistansi kontak dan gaya pemasukan—ditetapkan pada tahap pencetakan. Sistem penglihatan di hilir mesin pres memeriksa dimensi kritis pada 100% produksi, biasanya memeriksa 50–200 fitur per kontak dengan kecepatan di atas 600 bagian per menit.
Tahap 2 — Pelapisan Elektro
Setelah proses pencetakan, strip kontak dipindahkan ke jalur pelapisan. Pelapisan hampir selalu menggunakan pelapisan barel (untuk kontak kecil dan terpisah) atau pelapisan gulungan ke gulungan (untuk kontak yang masih berada pada strip pembawa, yang mempertahankan geometri kontak dan memungkinkan pelapisan selektif yang tepat hanya pada area kontak).
Urutan pelapisan untuk kontak berlapis emas adalah: pembersihan elektrolitik → lapisan nikel tipis (lapisan perekat tipis) → lapisan nikel penghalang (1–3 µm) → pelapisan emas selektif hanya pada permukaan kontak (0.1–0.5 µm untuk konektor komersial, 0.5–1.25 µm untuk standar militer). Pelapisan selektif — mengaplikasikan emas hanya pada area kontak dan bukan pada seluruh badan kontak — mengurangi konsumsi emas sebesar 40–70% dan merupakan standar dalam produksi volume tinggi.
Masalah kualitas yang unik pada tahap pelapisan—lubang kecil di permukaan, rongga pelapisan, bagian tipis, dan gosong di tepi—adalah beberapa masalah yang paling sulit dideteksi oleh inspeksi visual otomatis karena geometri permukaan konektor menciptakan artefak pantulan. Analisis penampang destruktif dan pengukuran ketebalan fluoresensi sinar-X (XRF) adalah metode verifikasi kualitas utama untuk kesesuaian pelapisan.
Tahap 3 — Pencetakan Injeksi
Pencetakan rumah konektor menggunakan prinsip proses yang sama seperti pencetakan injeksi presisi lainnya — tetapi dengan persyaratan yang lebih ketat. Rumah konektor board-to-board dengan jarak antar pin 0.3 mm memerlukan fitur rongga yang dikerjakan dengan toleransi ±0.005 mm. Kelebihan material (flash) pada fitur penahan kontak yang dapat mencegah pemasangan pin harus dikontrol hingga kurang dari 0.05 mm.
Termoplastik rekayasa yang digunakan dalam rumah konektor — PBT pada suhu barel 250°C, PPS pada 310–330°C, LCP pada 300–320°C — memerlukan sistem hot runner untuk mencegah pembekuan gerbang pada fitur halus dan perkakas multi-rongga dengan runner yang seimbang secara individual untuk mempertahankan pengisian yang sama di semua rongga.
Inspeksi pasca-pencetakan menggunakan cahaya latar yang dipancarkan untuk mengidentifikasi rongga internal, pengisian yang tidak lengkap (short shots), dan soket penahan kontak yang tersumbat — cacat yang tidak terlihat dari inspeksi visual eksternal tetapi akan mencegah pemasangan kontak selama perakitan.
Tahap 4 — Perakitan
Perakitan akhir memasukkan kontak berlapis ke dalam wadah cetakan. Untuk konektor kecil, ini dilakukan oleh mesin pemasangan otomatis yang menangani kontak individual dari pengumpan getar dan menekan masing-masing ke dalam kantong wadahnya hingga kedalaman dan penguncian yang ditentukan. Untuk konektor multi-bagian yang kompleks, urutan perakitan bagian-bagian membangun konektor secara bertahap.
Inspeksi perakitan memverifikasi dua parameter penting: bahwa setiap lubang kontak terisi (tidak ada pin yang hilang) dan bahwa setiap kontak terpasang pada kedalaman yang benar. Sistem penglihatan berkecepatan tinggi memeriksa kedua parameter tersebut secara bersamaan dengan kecepatan lebih dari 50 konektor per detik di jalur produksi otomatis.
Konektor overmolded — di mana rakitan kabel-konektor ditempatkan dalam cetakan sekunder dan dilapisi dengan jaket pelindung — diproduksi sebagai langkah sub-perakitan akhir, menyegel antarmuka kawat-ke-terminal terhadap kelembapan dan tekanan mekanis sebelum konektor dikirim.
Cara Memilih Konektor Listrik yang Tepat
Pemilihan konektor merupakan masalah pemenuhan kendala — konektor yang dipilih harus secara bersamaan memenuhi kendala kelistrikan, mekanik, lingkungan, peraturan, dan biaya. Melonggarkan salah satu kendala saja dapat membatalkan seluruh pemilihan.
Parameter listrik
Peringkat saat ini: Didefinisikan sebagai arus kontinu maksimum per kontak pada kenaikan suhu tertentu (biasanya 30°C di atas suhu sekitar). Penurunan daya berlaku pada suhu sekitar yang tinggi — konektor yang dinilai untuk 10 A pada 25°C mungkin dibatasi hingga 6–7 A pada suhu sekitar 85°C.
Peringkat tegangan: Ditentukan oleh jarak rambatan dan jarak bebas antara kontak yang berdekatan, yang pada gilirannya ditentukan oleh bahan isolasi dan tegangan kerja sesuai IEC 60664-1. Peningkatan peringkat tegangan memerlukan peningkatan jarak antar kontak atau peningkatan sifat dielektrik bahan isolasi.
Integritas sinyal: Untuk sinyal diferensial berkecepatan tinggi (USB 3.x, PCIe, HDMI), kontrol impedansi (diferensial 50 Ω atau 100 Ω) sangat penting. Geometri kontak, material dielektrik, dan jarak antar kontak semuanya memengaruhi impedansi karakteristik. Pada frekuensi di atas 10 GHz, kinerja konektor biasanya ditandai dengan rugi penyisipan dan rugi balik, bukan resistansi kontak DC.
Persyaratan Lingkungan dan Mekanis
Kisaran suhu: Pastikan bahwa baik material housing (dengan HDT/suhu layanan kontinu) maupun pelapisan kontak tetap sesuai spesifikasi di seluruh rentang suhu operasi, termasuk suhu reflow pasca-penyolderan jika konektor dipasang pada papan sirkuit.
Siklus kawin: Konektor diberi peringkat untuk sejumlah siklus penyambungan tertentu — biasanya 30 (terminal crimp), 500 (board-to-wire), 5,000 (USB-A), atau 10,000+ (standar militer). Resistansi kontak harus tetap sesuai spesifikasi setelah jumlah siklus yang ditentukan terpenuhi. Melebihi masa pakai siklus yang ditentukan adalah kesalahan desain, bukan kekurangan manufaktur.
Persyaratan IP/penyegelan: Sesuaikan peringkat IP sistem dengan lingkungan aplikasi. Menentukan IP67 untuk panel kontrol dalam ruangan yang tidak akan pernah terkena cairan akan menambah biaya tanpa memberikan manfaat. Menentukan IP54 untuk peralatan kelautan luar ruangan yang akan terkena percikan dan perendaman adalah potensi kegagalan di lapangan.
Sertifikasi Peraturan
Pastikan konektor tersebut memiliki semua sertifikasi yang diperlukan untuk pasar sasaran. Persetujuan UL/CSA diperlukan untuk peralatan listrik yang dijual di Amerika Utara. Penandaan CE (kepatuhan terhadap Petunjuk Tegangan Rendah atau Petunjuk Mesin) diperlukan untuk Uni Eropa. Kepatuhan REACH dan RoHS diperlukan untuk semua peralatan listrik yang dijual di Uni Eropa dan sebagian besar pasar lainnya. Konektor MIL-SPEC harus memenuhi penunjukan MIL-DTL khusus yang tercantum dalam spesifikasi peralatan.
Sertifikasi terhadap satu standar tidak secara otomatis berarti sertifikasi terhadap standar lainnya. Konektor dengan material housing UL 94 V-0 tidak secara otomatis memiliki peringkat IP67. Konektor MIL-DTL-38999 tidak secara otomatis sesuai dengan RoHS dalam bentuk standarnya (beberapa lapisan akhir standar militer menggunakan kadmium, yang dilarang berdasarkan RoHS). Setiap sertifikasi harus diverifikasi secara eksplisit pada lembar data komponen.
Pembuatan Konektor Kustom
Konektor standar yang tersedia di katalog sudah cukup untuk sebagian besar aplikasi. Konektor khusus diperlukan ketika: dibutuhkan kombinasi unik dari jumlah kontak, jarak antar kontak, dan orientasi; dibutuhkan peringkat IP atau lingkungan tertentu yang tidak dapat dicapai oleh desain standar; aplikasi membutuhkan material yang tidak tersedia dalam desain standar (misalnya, seluruhnya dari baja tahan karat untuk sterilisasi autoklaf); atau pertimbangan ekonomi volume membenarkan investasi peralatan dalam desain eksklusif.
Program konektor khusus dimulai dengan spesifikasi terperinci: arus dan tegangan per kontak, rentang suhu operasi, persyaratan siklus penyambungan, peringkat IP, sertifikasi yang berlaku, preferensi material housing, dan target biaya unit. Fase desain teknik menerjemahkan hal-hal ini ke dalam pemilihan material, geometri kontak, spesifikasi pelapisan, dan gambar dimensi housing sebelum investasi perkakas dilakukan.
Produsen yang memiliki kemampuan permesinan CNC, perkakas cetak, dan cetakan injeksi internal dapat memperpendek jangka waktu pengembangan dengan menghilangkan waktu tunggu perkakas antar tahapan. Rakitan kabel yang dicetak dengan metode overmolding—menggabungkan kontak yang dicetak, rumah yang dicetak dengan metode injeksi, dan segel kabel yang dicetak dengan metode overmolding—dapat dibuat prototipenya dalam waktu 4–6 minggu sejak persetujuan desain jika semua kemampuan tersebut berada di satu lokasi.
→ Terkait: Kemampuan manufaktur cetakan konektor presisi
Pertanyaan yang Sering Diajukan
Apa perbedaan antara pelapisan kontak emas dan timah?
Pelapisan emas (0.1–1.0 µm) memberikan resistansi kontak terendah dan paling stabil — biasanya di bawah 10 mΩ — tanpa oksidasi selama masa pakai lebih dari 30 tahun. Ini adalah standar untuk kontak sinyal tegangan rendah, instrumen presisi, dan konektor militer/dirgantara di mana keandalan kontak sangat penting. Emas itu mahal; pelapisan selektif hanya pada area kontak mengurangi konsumsi material.
Pelapisan timah (1–5 µm) jauh lebih murah, dapat disolder (penting untuk konektor tepi PCB), dan memberikan kinerja yang memadai dalam banyak aplikasi konsumen dan komersial. Namun, timah teroksidasi seiring waktu sehingga meningkatkan resistansi kontak, rentan terhadap korosi gesekan akibat getaran, dan pertumbuhan kumis timah merupakan masalah keandalan yang diketahui untuk beberapa formulasi paduan timah. Kontak berlapis timah tidak direkomendasikan untuk aplikasi dengan siklus tinggi atau yang sensitif terhadap getaran.
Apa itu hambatan kontak dan mengapa hal itu penting?
Resistansi kontak adalah resistansi listrik pada antarmuka kontak antara dua kontak. Resistansi ini menambah impedansi total rangkaian dan menghasilkan panas saat dialiri arus (P = I²R).
Resistansi kontak meningkat dengan: oksidasi permukaan (diatasi dengan pelapisan emas atau palladium-nikel), penurunan gaya kontak (disebabkan oleh relaksasi pegas selama siklus penyambungan atau suhu tinggi), kontaminasi atau serpihan aus gesekan pada antarmuka kontak, dan penurunan area kontak (akibat ketidaksejajaran atau keausan geometris). Spesifikasi konektor menentukan resistansi kontak maksimum baik pada awalnya maupun setelah jumlah siklus penyambungan yang ditentukan — memastikan konektor memenuhi anggaran resistansinya selama masa pakainya.
Kesimpulan
Mengetahui komponen konektor listrik adalah kunci untuk memilih produk yang tepat dan keberhasilan sistem. Dari rumah konektor yang melindungi dan menyelaraskan hingga kontak dan terminal konektor yang menyediakan jalur listrik, setiap komponen sangat penting untuk kinerja dan ketahanan.
Bekerja sama dengan produsen konektor listrik yang berpengalaman memastikan keandalan produk dan akses ke solusi khusus. Layanan pembuatan cetakan dan pemesinan CNC mereka memungkinkan inovasi dan penyesuaian cepat untuk aplikasi Anda. Seiring dengan semakin kompleks dan menuntutnya sistem elektronik, konektor yang sebelumnya terabaikan memainkan peran yang semakin penting. Baik Anda mencari komponen, merancang sirkuit, atau memelihara infrastruktur, memahami konektor secara menyeluruh dapat membuat perbedaan.
