Hampir 90% dari banyak komponen logam konsumen diproduksi dengan mesin pres dan perkakas yang jarang Anda lihat. Skala tersebut menjelaskan mengapa pilihan perkakas yang cerdas dapat memangkas biaya dan limbah dalam semalam. Cetakan stamping memainkan peran penting dalam menciptakan komponen logam yang detail dan tahan lama untuk industri seperti medis dan otomotif. Cetakan ini berada di balik begitu banyak produk yang kita andalkan setiap hari.
Panduan ini menguraikan apa itu cetakan stamping, berbagai jenisnya, dan mengapa cetakan tersebut penting ketika Anda membutuhkan komponen lembaran logam yang konsisten dan dapat diulang dalam skala besar. Baik Anda ingin meningkatkan proses Anda atau hanya belajar, panduan ini memberi Anda pengetahuan untuk meningkatkan kemampuan manufaktur Anda.

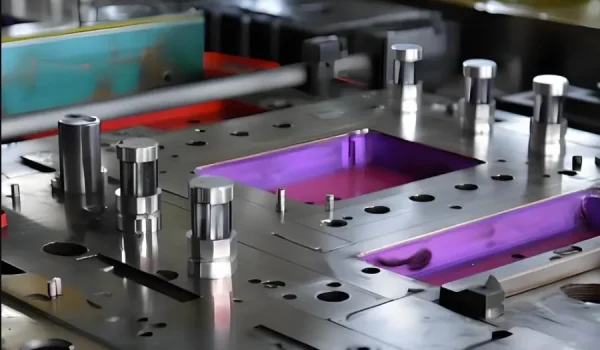

Apa itu Stamping Die?
Stamping adalah metode yang menggunakan cetakan pada mesin pres untuk memberikan tekanan pada suhu ruangan, membentuk material melalui pemisahan atau deformasi plastik untuk membuat komponen. Metode ini mengandalkan stamping dan cetakan, sehingga menjadikannya teknik pemrosesan komponen yang umum.
Cetakan penekan mencakup set stempel dan cetakan, yang merujuk pada jenis peralatan proses khusus yang digunakan dalam proses penempaan dingin untuk mengubah bahan logam atau non-logam menjadi komponen atau produk setengah jadi. Biasanya disebut "cetakan penempaan dingin".
- Efisiensi produksi tinggi, dan pengoperasiannya nyaman dan mudah untuk mencapai mekanisasi dan otomatisasi.
- Kualitasnya stabil, dan pertukarannya bagus.
- Dapat diolah menjadi komponen-komponen dengan rentang ukuran besar dan bentuk yang rumit.
- Tidak ada serpihan dan skrap yang dihasilkan; Konsumsi material lebih sedikit dan tidak memerlukan peralatan pemanas lainnya. Oleh karena itu, ini merupakan metode pemrosesan yang hemat material dan energi – biaya pembuatan komponen lebih rendah.
kekurangan:
- Ia berjalan cepat, tetapi pengoperasian manual memerlukan kekuatan yang cukup besar.
- Cetakan yang digunakan umumnya rumit. Siklus pembuatannya panjang dan biayanya tinggi.
- Tidak cocok untuk produksi dalam jumlah kecil.
- Berfokus pada teori dan pengalaman klasik, yang sangat dibutuhkan oleh perancang dan produsen cetakan.
Bagaimana Cara Kerjanya dalam Proses Pencetakan Logam
Satu set perkakas khusus yang dipasang pada mesin pres mengubah gulungan atau lembaran logam menjadi bagian-bagian yang dapat digunakan dan diulang setiap siklusnya. Dalam istilah produksi, perkakas tersebut memandu pemotongan dan pembentukan untuk menciptakan geometri bagian Anda pada setiap langkah. Mesin pres menyediakan gerakan ram dan gaya yang dibutuhkan untuk mendorong punch ke dalam lembaran logam. Aksi pembentukan dingin tersebut memangkas, melubangi, atau membengkokkan tanpa memanaskan material.
The stempel mati Proses di lantai produksi terlihat seperti ini: memuat material, menyelaraskan dan menjepit perkakas, menjalankan langkah pemotongan, mengontrol pergerakan strip, dan memeriksa potongan pertama. Anda dapat menyesuaikan tonase, kecepatan langkah pemotongan, dan pelumasan untuk meningkatkan kualitas tepi dan masa pakai perkakas.
Anatomi Cetakan Stamping: Komponen Inti
Memahami tata letak internal suatu alat membantu Anda membaca hasil cetak dan membandingkan penawaran harga dengan akurat.
Bagian Atas dan Bawah serta Penyelarasan
Bagian atas dipasang pada ram dan membawa punch dan stripper. Bagian bawah dipasang pada alas dan menahan tombol die dan receiver. Pin pemandu dan bushing menyelaraskan bagian-bagian ini setiap langkah sehingga fitur tetap akurat. Penyelarasan yang andal adalah alasan mengapa Anda mendapatkan dimensi yang konsisten dan interval perawatan yang dapat diprediksi.
Elemen Pemotong dan Pembentuk
Pukulan masuk ke lembaran dan sesuai dengan lubang pada tombol cetakan untuk melakukan operasi pemotongan dengan rapi. Permukaan pembentuk membentuk lekukan, flensa, dan tarikan selama operasi pembentukan. Jarak bebas yang tajam dan hasil akhir permukaan yang baik mengontrol arah dan ketinggian gerinda pada bagian yang dicetak.
Panduan, Dukungan, Pelepasan dan Pengeluaran
Pelat penahan, pengunci, dan komponen pemandu mengurangi keausan dan melindungi toleransi. Pelepas material menghilangkan material dari punch; ejector atau udara dapat menghilangkan bagian yang sudah jadi untuk mencegah kemacetan dan bekas. Pilot, pengangkat, dan bantalan tekanan menjaga agar strip tetap sejajar dan rata. Ketika komponen-komponen ini bekerja bersama, Anda mendapatkan pengulangan yang akurat, waktu henti yang lebih sedikit, dan perawatan alat yang lebih mudah.
| Komponen | fungsi | Hasil |
| Pin/bantalan pemandu | Sejajarkan bagian atas dan bawah | Dimensi stabil |
| Tombol pelubang dan cetakan | Memotong dan membentuk material | Gerinda terkontrol dan tepi bersih |
| Pengupas/pengeluar | Lepaskan dan singkirkan bagian-bagiannya | Lebih sedikit kemacetan, lebih sedikit penandaan |
6 Jenis Cetakan Stamping Teratas
Cetakan penekan meliputi cetakan penekan dan cetakan pemotong, yang merupakan alat khusus yang digunakan untuk proses penekan. Berdasarkan struktur dan fungsinya yang berbeda, cetakan dapat dibagi menjadi beberapa kategori. Mari kita lihat jenis-jenis utama cetakan stamping.
Stasiun Tunggal Mati
Cetakan stasiun tunggal merupakan jenis cetakan sederhana, cocok untuk satu langkah pemrosesan, dan hanya dapat memproses satu benda kerja. Cetakan ini memiliki struktur sederhana, biaya produksi rendah, dan cocok untuk produksi batch kecil.
Cetakan Pembuangan
Blanking adalah proses stamping yang menggunakan blanking die di bawah aksi press untuk memisahkan bahan lembaran. Dalam arti luas, blanking adalah istilah umum untuk berbagai proses pemisahan seperti punching, blanking, cutting, notching, dan cutting. Namun secara umum, blanking terutama mengacu pada proses blanking dan punching.
Cetakan Tindik
Cetakan tusuk adalah cetakan blanking proses tunggal yang umum. Bagian tersebut adalah material bundar dengan pelubangan simetris. Biasanya dibentuk dalam satu langkah. Cacat umum meliputi retak, flanging, gerinda, dll. Pada pelat blank, limbah dipisahkan sepanjang kontur tertutup untuk mendapatkan cetakan pelubangan berlubang.
Cetakan Senyawa
Cetakan majemuk terdiri dari dua stasiun atau lebih dan dapat menyelesaikan beberapa langkah pemrosesan. Cetakan ini memiliki struktur yang kompleks dan fleksibilitas tinggi serta cocok untuk produksi massal. Cetakan komposit yang umum meliputi cetakan pelubang komposit, cetakan pelubang bawah, dan cetakan pemotong.
Cetakan Multi-stasiun
Dies multi-stasiun adalah die berpresisi tinggi, berefisiensi tinggi, dan tahan lama yang dikembangkan berdasarkan dies progresif biasa. Ini adalah perwakilan penting dari dies yang intensif teknologi dan salah satu arah pengembangan dies pelubangan. Selain pelubangan dan blanking, die ini juga dapat menyelesaikan proses pembentukan seperti penekanan rusuk, penyok, pembengkokan, dan penarikan sesuai dengan karakteristik struktur bagian dan sifat pembentukan, dan bahkan menyelesaikan proses perakitan di dalam die.
Transfer Mati
Tidak seperti cetakan kontinu, material untuk cetakan transfer tidak saling terhubung di antara stasiun pemrosesan. Umumnya, stasiun pertama membongkar material, kemudian benda kerja secara otomatis dipindahkan ke setiap stasiun pemrosesan secara berurutan oleh perangkat pemindah otomatis untuk akhirnya melengkapi bentuk yang diinginkan.
Proses Desain Cetakan Langkah demi Langkah: Dari Komponen hingga Alat yang Teruji
Peta jalan yang jelas dari gambar komponen hingga persetujuan bagian pertama mempersingkat waktu tunggu dan mengurangi kejutan. Anda dapat memperoleh jadwal yang dapat diprediksi dan lebih sedikit perubahan pesanan ketika setiap fase memiliki hasil yang jelas.
Peninjauan Komponen dan Pemeriksaan Kelayakan Manufaktur
Mulailah dengan memeriksa bagian tersebut untuk mengetahui bahan, ketebalan, arah serat, dan toleransi yang ketat. Perhatikan di mana arah gerigi atau tekukan menghadirkan risiko pembentukan tertinggi untuk lembaran logam.
Seri Perencanaan Proses dan Operasi
Tentukan rangkaian operasi: bagian mana yang akan dilubangi terlebih dahulu, kapan akan dibengkokkan, dan kapan lembaran logam dipisahkan. Urutan ini mengurangi limbah dan memudahkan penanganan di mesin pres.
Desain CAD dan Validasi Analitis
Gunakan desain dan simulasi CAD untuk mengunci jarak bebas, radius, dan ketinggian penutupan. Validasi analitis menghilangkan ambiguitas dan mencegah pengerjaan ulang yang mahal selama proses pembuatan.
Pembuatan, Pengujian, dan Metrologi Alat
Pembuat perkakas yang terampil menerjemahkan model menjadi perangkat keras, kemudian menguji perkakas tersebut dalam mesin pres uji coba. Kumpulkan sampel pertama dan lakukan iterasi hingga hasilnya stabil.
| Langkah | Disampaikan | Garis Waktu Khas |
| Ulasan sebagian | Laporan kelayakan manufaktur, daftar risiko | 1–3 hari |
| Perencanaan proses | Urutan operasi, tata letak strip | 3–7 hari |
| CAD dan validasi | Model 3D, simulasi | 1–2 minggu |
| Bangun & coba | Alat terpasang, sampel bagian pertama | 2–6 minggu |
| Kualifikasi | Laporan metrologi (CMM, visual, Faro) | 1–3 hari |
Persetujuan akhir diperoleh setelah pengukuran sampel pertama yang terdokumentasi dan uji coba singkat yang membuktikan kestabilan manufaktur. Dokumen dan pelajaran yang didapat tersebut mengurangi risiko untuk komponen produksi Anda.
Bagaimana Desain Komponen Anda Mempengaruhi Kompleksitas Cetakan, Limbah, dan Biaya
Bentuk dasar dan toleransi komponen Anda menentukan seberapa kompleks alat yang dibutuhkan dan berapa biaya yang harus Anda keluarkan.
Geometri dan Toleransi
Radius bagian dalam yang sempit, flensa yang pendek, atau lubang yang berdekatan seringkali memaksa penambahan stasiun atau fitur perkakas khusus untuk menjaga akurasi. Ketika toleransi diperketat, kebutuhan akan pemandu, pilot, dan konstruksi yang lebih kokoh pun meningkat untuk menghindari penumpukan toleransi.
Aliran Material, Pembengkokan, dan Penarikan
Lekukan tajam dan penarikan yang dalam mengubah cara material bergerak dan meningkatkan kebutuhan tonase. Anda dapat mengurangi risiko dengan menambahkan manik-manik penarik, kontrol tekanan, atau sedikit perubahan desain untuk mempermudah aliran material dan mencegah keretakan.
Sisa Bahan, Pemotongan, Pelubangan, dan Tata Letak
Pemborosan akibat pemotongan dan pelubangan bergantung pada penataan, ketebalan lembaran, dan tata letak penyangga pada lembaran. Tata letak yang lebih baik menurunkan tingkat limbah dan biaya. Optimalkan bentuk lembaran dan aturan jarak lubang ke tepi sejak awal untuk meningkatkan hasil dan menyederhanakan operasi.
Volume dan Kecepatan Produksi
Target volume dan kecepatan produksi yang lebih tinggi biasanya membenarkan penggunaan cetakan progresif untuk meningkatkan throughput dan menurunkan biaya per unit. Volume yang lebih rendah mungkin lebih murah dengan pengaturan satu stasiun yang lebih sederhana.
Bahan untuk Pembuatan Cetakan Stamping
Pemilihan material perkakas yang tepat untuk logam komponen dan panjang proses dapat mengurangi waktu henti dan menurunkan biaya siklus hidup.
Pilihan Baja Perkakas
Pilih alat baja yang menyeimbangkan ketahanan aus dan ketangguhan. Baja dengan kandungan karbon dan kromium tinggi memberikan daya tahan mata pisau yang sangat baik untuk operasi pemotongan. Paduan yang lebih kuat tahan terhadap pengelupasan akibat beban kejut saat mesin pres menerapkan gaya tinggi. Tanyakan kepada pemasok Anda jenis baja apa yang akan mereka gunakan untuk punch dan die button.
Bahan dan Perawatan
Perlakuan panas mengeraskan inti dan meningkatkan ketangguhan. Perlakuan permukaan dan pelapisan mengurangi gesekan dan meningkatkan daya tahan terhadap kelelahan selama penggunaan jangka panjang. Perlakuan umum meliputi pendinginan dan penemperan, nitridasi, dan pelapisan PVD. Masing-masing menargetkan mode kegagalan yang berbeda dalam proses manufaktur.
Bahan Pertandingan
Paduan abrasif atau berkekuatan tinggi akan lebih cepat mengikis perkakas dibandingkan logam lunak. Hal ini akan mengubah interval pengasahan dan total biaya per unit. Untuk proyek dengan volume rendah, baja perkakas standar mungkin sudah cukup. Namun, untuk produksi volume tinggi, berinvestasi pada material premium dan rencana perawatan seringkali menghemat biaya dalam jangka panjang.
| Bahan | Properti Utama | Penggunaan Terbaik | Pengobatan |
| Baja perkakas krom tinggi | Ketahanan aus yang tinggi | Operasi pemotongan pada logam abrasif | Dinginkan & tempa, poles |
| Baja paduan yang tangguh | Ketahanan terhadap guncangan | Pukulan yang memiliki kekuatan besar | Penempaan, penggerindaan permukaan |
| Baja nitrida | Kekerasan permukaan, gesekan rendah | Pengoperasian jangka panjang dengan pembentukan operasi | Nitridasi, lapisan opsional |
| Komponen berlapis PVD | Gesekan berkurang | Produksi kecepatan tinggi dengan strip abrasif | Pelapisan PVD atau DLC |
Metode Pemrosesan Cetakan Stamping dan Kemampuan Ruang Perkakas
Ruang perkakas modern menggabungkan mesin dan kontrol alur kerja sehingga Anda mendapatkan suku cadang yang andal lebih cepat. Bagian ini menunjukkan metode inti yang digunakan untuk membuat komponen dan seperti apa kemampuan ruang perkakas yang kuat itu.
Pemesinan CNC untuk Komponen Presisi dan Waktu Pengerjaan yang Efisien
Pemesinan CNC menghasilkan komponen presisi dengan pengulangan yang tinggi. Tata letak sel yang ramping mengurangi penanganan dan memangkas waktu tunggu untuk perkakas jadi.
Pemotongan Kawat EDM dan Pengeboran Lubang EDM untuk Fitur Internal yang Sempit
Wire EDM menghasilkan sudut dan profil tajam yang sulit untuk dihaluskan dengan mesin milling. Pengeboran lubang dengan EDM menghasilkan lubang kecil dan dalam untuk ventilasi, awalan, dan sisipan.
Pemotongan dengan Waterjet untuk Pembuatan Bahan Baku dan Fabrikasi yang Lebih Cepat
Pemotongan dengan waterjet mempercepat proses fabrikasi dengan membuat bahan baku dan bagian kasar dengan cepat. Hal ini memungkinkan Anda untuk melakukan iterasi sebelum melakukan pemesinan akhir.
Perakitan, Penentuan Lokasi, dan Pengujian untuk Menstabilkan Proses Manufaktur
Perakitan akhir dan penentuan titik pemasangan serta jarak bebas yang terkontrol. Pengujian awal adalah uji coba di mana penyesuaian menstabilkan proses untuk peluncuran produksi.
| metode | Manfaat Utama | Kapan Harus Digunakan |
| pemesinan CNC | Ketepatan, pengulangan | Komponen kritis, toleransi ketat |
| Pengeboran lubang EDM kawat / EDM | Profil akurat, lubang kecil | Pukulan, sisipan, fitur internal yang rapat |
| Pemotongan dengan pancaran air | Blanko cepat, iterasi cepat | Bahan baku pengembangan, fabrikasi lebih cepat. |
| Perakitan & Pengujian | Peluncuran stabil, kualitas terdokumentasi. | Uji coba terakhir dan peningkatan produksi |
Tips Memilih Stamping Die yang Tepat untuk Proyek Anda
Artikel di atas telah memperkenalkan Anda pada 6 jenis cetakan stempel umum secara detail, serta pemilihan material dan proses pembuatan cetakan stempel. Jadi, mana yang cocok untuk proyek Anda? Berdasarkan jenis stempel dan cetakan, tips berikut akan membantu Anda menemukan yang terbaik untuk proyek Anda. Anda dapat memilih berdasarkan bentuk cetakan stempel tersebut.
Menetapkan Project Rpersyaratan
Sebaiknya Anda memahami kebutuhan proyek Anda terlebih dahulu, termasuk volume produksi (jumlah komponen) dan kompleksitas komponen (seberapa detail atau rumitnya komponen tersebut). Misalnya, gunakan cetakan sederhana seperti single-station atau blanking untuk batch kecil; pilih cetakan canggih seperti progressive stamping untuk batch besar. Sesuaikan juga cetakan dengan desain komponen – cetakan dasar untuk komponen sederhana, dan cetakan majemuk atau progresif untuk komponen kompleks.
Pertimbangkan Volume produksi
Saat memilih die, pertimbangkan berapa banyak komponen yang perlu dibuat dan seberapa rumit komponen tersebut. Untuk produksi skala kecil, die sederhana seperti die single-station atau blanking lebih murah dan mudah disiapkan. Ini membantu menekan biaya. Untuk produksi skala besar, die canggih seperti die progressive stamping lebih baik. Die ini mempercepat produksi dan menurunkan biaya per komponen. Jenis die yang Anda pilih bergantung pada berapa banyak komponen yang perlu dibuat.
Kuasai Kompleksitas Bagian
Komponen sederhana, seperti panel datar atau komponen berlubang tunggal, bekerja dengan baik dengan cetakan dasar seperti cetakan blanking atau piercing. Cetakan ini terjangkau, presisi, dan sempurna untuk proyek yang mudah. Cetakan blanking memotong bentuk, sedangkan cetakan piercing membuat lubang, memastikan tepi yang bersih dan akurat.
Untuk komponen yang rumit dengan bentuk yang detail, cetakan majemuk atau progresif lebih baik. Cetakan majemuk menangani beberapa tugas dalam satu langkah, ideal untuk penyelarasan yang presisi. Cetakan progresif sangat bagus untuk produksi bervolume tinggi, melakukan beberapa langkah secara efisien tanpa kehilangan kualitas. Memilih cetakan yang tepat memastikan kebutuhan proyek terpenuhi dengan biaya yang efektif.
Pilih Bahan yang Sesuai
Bahan yang lebih lunak seperti aluminium cocok dengan cetakan standar, sedangkan bahan yang lebih keras seperti baja tahan karat memerlukan cetakan yang lebih kuat dan tahan lama. Sementara bahan yang lebih tebal mungkin memerlukan cetakan khusus untuk menahan tekanan ekstra selama proses stamping. Misalnya,
Baja Perkakas: Tahan lama dan hemat biaya untuk sebagian besar aplikasi.
Karbida: Sangat keras dan tahan aus, ideal untuk material bervolume tinggi atau abrasif.
Bahan Benda Kerja: Pertimbangkan kekerasan, ketebalan, dan jenis bahan yang akan dicap.
Menyeimbangkan Biaya dan Efisiensi
Pilihlah die yang sesuai dengan anggaran Anda sambil memenuhi tujuan produksi. Die sederhana lebih murah untuk proyek bervolume rendah, sedangkan die canggih menghemat biaya dalam produksi bervolume tinggi.
Ikuti kiat-kiat berikut tentang stempel dan pemotongan cetakan, dan Anda akan dapat memilih cetakan stempel yang tepat untuk proyek Anda, bahkan pabrik cetakan stempel yang tepat, tanpa kesulitan. Ini akan membantu Anda menyelesaikan pekerjaan dengan akurat dan juga menghemat uang.
