Pengendalian toleransi adalah salah satu elemen paling penting dalam pencetakan injeksi presisi. Baik Anda memproduksi komponen untuk perangkat medis, aplikasi kedirgantaraan, atau konektor elektronik, akurasi dimensi yang konsisten secara langsung menentukan kinerja produk, kesesuaian perakitan, dan kualitas keseluruhan.
Panduan ini mengkaji faktor-faktor kunci yang memengaruhi toleransi pencetakan injeksi dan memberikan strategi praktis untuk mempertahankan kontrol dimensi yang ketat di seluruh proses produksi.
Rentang Toleransi Standar
Toleransi Komersial vs. Toleransi Presisi
| Kelas Toleransi | Dimensi Linier | Diameter Lubang | Garis Perpisahan | Angles |
|---|---|---|---|---|
| Komersial | ± 0.2mm hingga ± 0.5mm | ± 0.1mm hingga ± 0.2mm | ± 0.3mm | ± 0.5 ° |
| Akhir | ± 0.05mm hingga ± 0.1mm | ± 0.03mm hingga ± 0.05mm | ± 0.1mm | ± 0.25 ° |
| Ketelitian | ± 0.01mm hingga ± 0.05mm | ± 0.01mm hingga ± 0.03mm | ± 0.05mm | ± 0.1 ° |
| Presisi Ultra | ±0.005mm atau lebih ketat | ± 0.005mm | ± 0.02mm | ± 0.05 ° |
Persyaratan Toleransi Khusus Industri
- Alat KesehatanToleransi standar ±0.05 mm, toleransi ±0.01 mm untuk fitur-fitur penting.
- AerospaceToleransi: ±0.05 mm hingga ±0.1 mm tergantung aplikasinya.
- ElektronikToleransi: ±0.03 mm untuk konektor, ±0.05 mm untuk casing.
- OtomotifToleransi: ±0.1 mm hingga ±0.2 mm untuk sebagian besar komponen
Berbagai Jenis Toleransi Pencetakan Injeksi
Tidak hanya ada satu jenis toleransi untuk komponen cetakan injeksi. Toleransi juga dapat dikelompokkan berdasarkan tingkat presisi yang dibutuhkan. Memahami berbagai jenis toleransi, mulai dari toleransi cetak injeksi standar hingga toleransi cetak injeksi ketat, sangatlah penting. Setiap bagian dari produk memiliki batas toleransinya masing-masing.
Berikut ini beberapa yang umum:
- Kelurusan atau Kebosanan
Hal ini berkaitan dengan seberapa rata atau lurus area yang luas dan datar tetap terjaga. Desain cetakan yang baik, seperti tempat plastik masuk dan bagaimana pendinginannya merata, membantu mengurangi lengkungan.
- dimensi
Ini adalah ukuran keseluruhan komponen. Komponen yang lebih besar cenderung menyusut lebih banyak saat dingin. Jadi, toleransi sering diberikan berdasarkan rentang ukuran.
- Diameter lubang
Lubang yang lebih besar biasanya membutuhkan toleransi yang lebih lebar. Hal ini biasanya karena lubang tersebut menyusut lebih banyak selama pendinginan.
- Kedalaman Lubang Buta
Lubang buta adalah lubang yang tidak tembus sepenuhnya. Oleh karena itu, lubang ini membutuhkan komponen cetakan khusus. Jika plastik diinjeksikan dengan tekanan tinggi, komponen cetakan ini dapat bengkok, terutama jika lubangnya dalam.
- Konsentrisitet/Ovalitas
Penyusutan yang tidak merata dapat menyebabkan bagian-bagian bulat dengan dinding tipis kehilangan bentuk bulat sempurnanya.

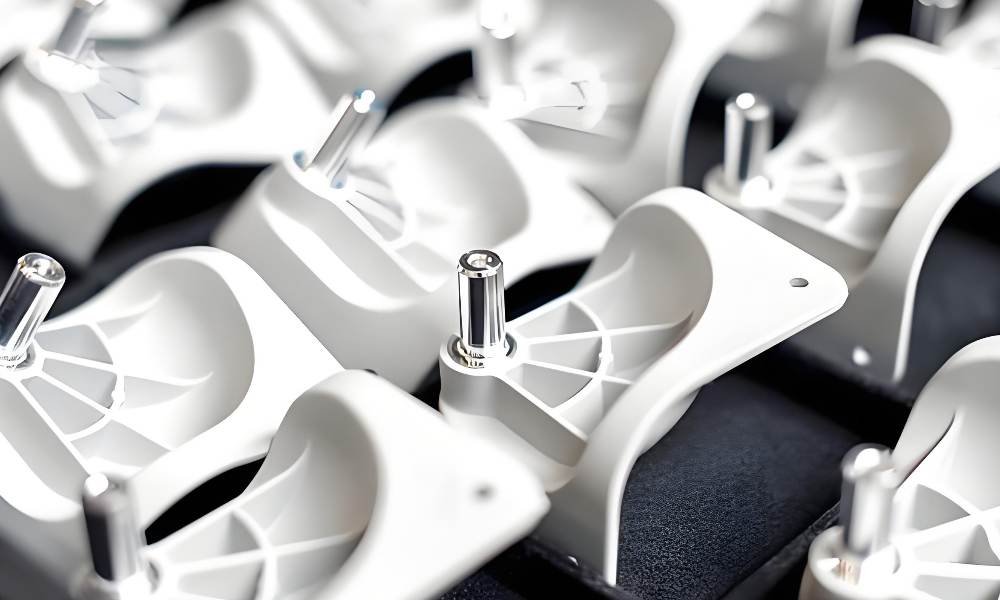

Faktor-Faktor yang Mempengaruhi Akurasi Dimensi
Terdapat tiga aspek utama yang memengaruhi akurasi dimensi cetakan plastik, yaitu:
Faktor Terkait Material
Tingkat PenyusutanPlastik yang berbeda menunjukkan perilaku penyusutan yang berbeda selama pendinginan:
- PEEK: 1.0% hingga 1.5%
- PPS: 0.2% hingga 0.6%
- LCP: 0.05% hingga 0.4%
- PA66: 0.8% hingga 1.5%
- Laba Sebelum Pajak (PBT): 1.0% hingga 2.0%
Penyerapan KelembabanBahan higroskopis seperti nilon dan polikarbonat menyerap kelembapan dari lingkungan, yang menyebabkan perubahan dimensi. Pengeringan yang tepat sangat penting untuk menghasilkan komponen dengan toleransi yang ketat.
Pengisi dan AditifPenguatan serat kaca mengurangi penyusutan dan meningkatkan stabilitas, tetapi dapat menyebabkan penyusutan anisotropik—artinya laju penyusutan berbeda pada arah aliran dan arah aliran silang.
Faktor Terkait Proses
Suhu LelehSuhu yang lebih tinggi meningkatkan aliran tetapi meningkatkan penyusutan. Suhu optimal menyeimbangkan kemampuan pemrosesan dan stabilitas dimensi.
Suhu cetakanSuhu cetakan yang lebih tinggi meningkatkan hasil akhir permukaan tetapi memperpanjang waktu siklus dan meningkatkan penyusutan.
Tekanan InjeksiTekanan pengemasan yang lebih tinggi mengurangi penyusutan tetapi dapat menyebabkan kelebihan bahan dan tegangan internal.
Tingkat pendinginanPendinginan cepat mempersingkat waktu siklus tetapi dapat menyebabkan distorsi dan tegangan sisa.
Faktor-faktor yang Berkaitan dengan Jamur
Konstruksi cetakan
- Kualitas baja memengaruhi ketahanan aus dan stabilitas jangka panjang.
- Tata letak pendinginan menentukan keseragaman suhu.
- Ventilasi memengaruhi kelengkapan pengisian dan kualitas komponen.
Keausan Cetakan
Seiring waktu, dimensi cetakan bergeser karena:
- Abrasi akibat bahan pengisi
- Korosi akibat kelembapan atau bahan kimia
- Kelelahan termal selama siklus berulang
Desain untuk Toleransi Ketat dalam Pencetakan Injeksi
Anda perlu mempertimbangkan berbagai faktor dengan cermat untuk mendapatkan hasil terbaik dalam hal mitigasi toleransi. Faktor-faktor ini biasanya berkisar dari desain produk hingga pemilihan material, desain cetakan, dan bagaimana prosesnya dikelola.
Di sini kita akan membahas beberapa faktor kunci yang dapat membantu Anda mengurangi toleransi dalam pencetakan injeksi:
Pemilihan Bahan
Memilih jenis plastik yang tepat sangat penting. Ini membantu memastikan bahwa bagian yang Anda buat memiliki ukuran dan bentuk yang tepat. Plastik harus menyusut secara merata dan sesuai dengan ukuran serta desain yang Anda inginkan. Karena setiap jenis plastik menyusut secara berbeda, maka penting untuk mengingat hal ini saat Anda memilih plastik.
Material Terbaik untuk Toleransi Ketat
- LCP (Polimer Kristal Cair)
- Penyusutan sangat rendah (0.05% hingga 0.4%)
- Stabilitas dimensi yang sangat baik
- Penyerapan kelembaban rendah
- Ideal untuk konektor dengan jarak antar pin yang rapat.
- PPS (Polifenilen Sulfida)
- Penyusutan rendah (0.2% hingga 0.6%)
- Ketahanan kimia yang tinggi
- Stabilitas termal yang kuat
- PEEK (Polietereterketon)
- Penyusutan sedang (1.0% hingga 1.5%)
- Performa mekanis yang luar biasa
- Penyerapan kelembaban rendah
- Cocok untuk komponen struktural berkinerja tinggi.
Pedoman Desain Bagian
Dua hal sederhana yang sangat membantu saat Anda mendesain sebuah komponen. Hal-hal ini biasanya meliputi menjaga ketebalan dinding tetap sama di seluruh bagian dan membuat desain lebih sederhana.
Ketebalan dinding
- Pertahankan ketebalan dinding yang konsisten di seluruh bagian.
- Gunakan transisi bertahap dengan rasio kemiringan 3:1.
- Rentang tipikal: 0.8 mm hingga 3.0 mm
Jari-jari Sudut
- Sudut dalam: radius minimal 0.25 mm
- Sudut luar: radius 0.5 mm hingga 1.0 mm
- Radius yang besar meningkatkan aliran dan mengurangi tekanan.
Sudut Konsep
- Standar: 0.5° hingga 1° per sisi
- Tarikan dalam: 1° hingga 3°
- Permukaan bertekstur: tambahkan 1° untuk setiap 0.025 mm tekstur
Tulang rusuk dan Bos
- Ketebalan rusuk: 50–70% dari dinding utama
- Diameter tonjolan: 2–3 kali diameter lubang
- Hindari bagian yang tebal yang dapat menyebabkan tanda cekung.

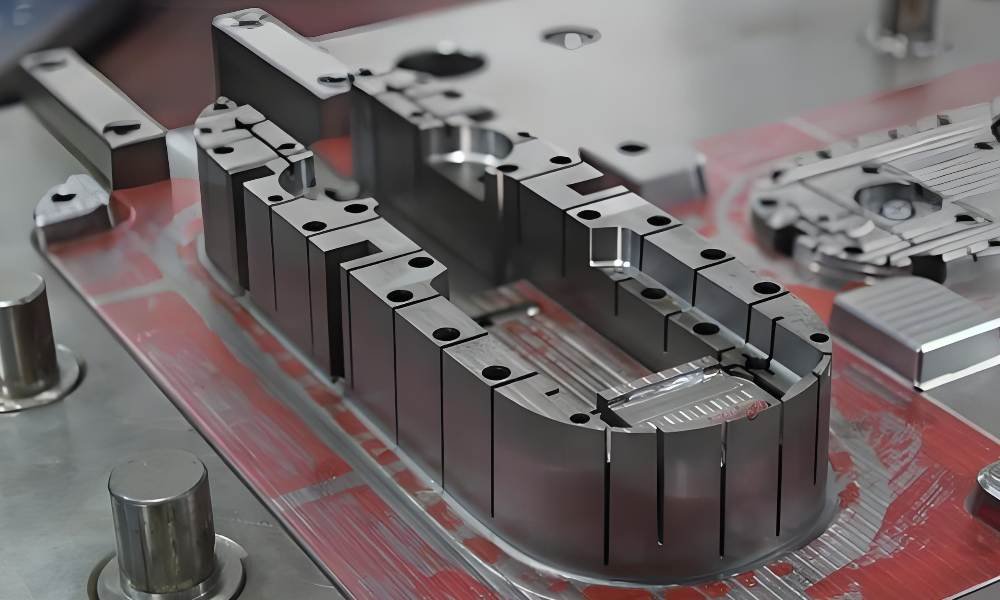

Desain Cetakan Injeksi untuk Presisi
Toleransi pencetakan injeksi sangat bergantung pada desain cetakan dan jumlah rongga yang dimilikinya. Jika cetakan tidak mendinginkan plastik secara merata dan stabil, komponen dapat menyusut terlalu banyak atau tidak merata. Hal ini akan mempersulit upaya mempertahankan ukuran yang tepat.
Pemilihan Baja
Cetakan Presisi Bervolume Tinggi
- Baja perkakas H13 atau S7 (48–52 HRC)
- Ketahanan aus yang tinggi
- Kemampuan poles yang sangat baik
Cetakan Ultra-Presisi
- Baja tahan karat 420 SS atau 440C
- Ketahanan korosi yang unggul
- Mempertahankan ketajaman mata pisau selama jutaan siklus.
Desain Sistem Pendingin
Pendinginan Konformal
- Mengikuti geometri bagian untuk pendinginan yang seragam.
- Mengurangi distorsi dan waktu siklus
- Meningkatkan konsistensi dimensi
Desain Saluran Pendingin
- Jarak antar lubang: 3–5 kali diameter saluran
- Aliran turbulen (Re > 4,000)
- Kesamaan suhu target: ±3°C
Ventilasi
Pentingnya
- Mencegah gosong dan tembakan yang tidak sempurna.
- Menurunkan tekanan injeksi yang dibutuhkan
- Meningkatkan kualitas permukaan
Pedoman Desain
- Kedalaman ventilasi: 0.01 mm hingga 0.03 mm
- Lebar ventilasi: 3mm hingga 6mm
- Posisi di area yang paling terakhir diisi.
Kontrol Proses untuk Toleransi Ketat
Menjaga toleransi yang ketat dalam pencetakan injeksi plastik bukan hanya tentang desain yang baik. Ini juga berarti mengontrol proses pencetakan dengan cermat.
Pendekatan Pembentukan Ilmiah
Pengembangan proses
- Keseimbangan aliran di seluruh rongga
- Optimalkan fase pengemasan dan penyimpanan.
- Tentukan waktu pendinginan yang dibutuhkan
- Tetapkan rentang proses yang stabil.
Pemantauan Proses
- Sensor tekanan rongga untuk dimensi kritis
- Kontrol Proses Statistik (SPC) waktu nyata
- Penyesuaian proses otomatis
Kontrol Lingkungan
Penanganan Material
- Pengeringan ketat sesuai spesifikasi material
- Penyimpanan tertutup rapat untuk mencegah penyerapan kelembapan.
- Rotasi persediaan FIFO
Kontrol Suhu Cetakan
- Pendingin atau TCU
- Pemantauan terus-menerus terhadap saluran masuk/keluar
- Stabilitas dalam kisaran ±2°C
Pengukuran dan Kontrol Kualitas
Setelah proses berjalan dengan baik, penting untuk terus memeriksa komponen yang sudah jadi. Ini akan membantu Anda memastikan tidak ada masalah yang tidak terduga. Hasilnya, komponen tetap berkualitas tinggi dan pas.
Peralatan Inspeksi

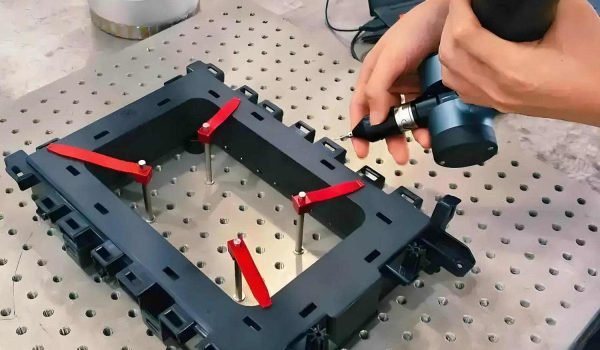

CMM (Mesin Pengukur Koordinat)
- Akurasi: ±0.002 mm hingga ±0.005 mm
- Program inspeksi otomatis
- Alat analisis statistik
Pengukuran Optik
- Sistem penglihatan untuk fitur mikro
- Inspeksi tanpa kontak
- Pengujian kecepatan tinggi
Peralatan lainnya
- Pengukur tinggi, pengukur pin, pengukur ulir
- Penguji kekasaran permukaan
- pembanding optik
Strategi Inspeksi
Pemeriksaan Artikel Pertama (FAI)
- Verifikasi dimensi 100%
- Paket dokumentasi lengkap
- Persetujuan pelanggan sebelum produksi massal
Inspeksi Dalam Proses
- Dimensi kritis: diperiksa setiap 2 jam
- Karakteristik utama: pengambilan sampel statistik
- Analisis tren untuk peringatan dini
Inspeksi terakhir
- Catatan ketertelusuran lengkap
- Pengambilan sampel berbasis AQL
- Nilai umum: AQL 0.65 hingga 1.0 untuk komponen presisi.

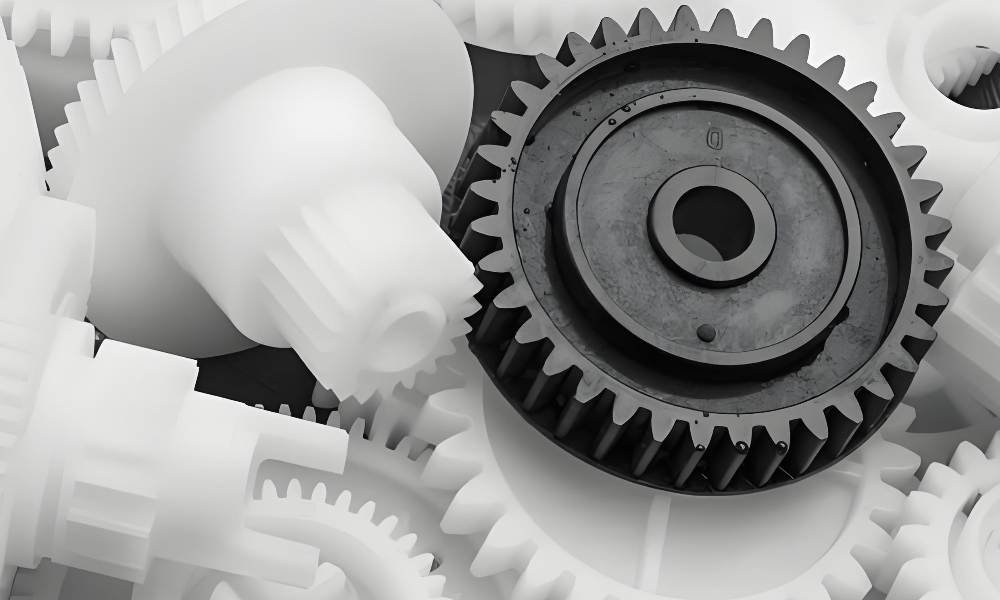

Penyelesaian Masalah Toleransi
Masalah Umum dan Solusinya
Dimensi Terlalu Besar
- Penyebab: Penyusutan tidak memadai
- Perbaikan: Naikkan suhu cetakan, kurangi kepadatan, periksa kelembapan.
Ukurannya Terlalu Kecil
- Penyebab: Penyusutan berlebihan
- Perbaikan: Turunkan suhu cetakan, tingkatkan kepadatan, perpanjang waktu pendinginan.
Dimensi Tidak Konsisten
- Penyebab: Variasi proses
- Perbaikan: Terapkan SPC, persempit rentang proses, tingkatkan pengendalian material.
halaman melengkung
- Penyebab: Pendinginan tidak merata atau penyusutan diferensial
- Perbaikan: Optimalkan pendinginan, sesuaikan parameter, pertimbangkan proses annealing.
Pilih Fecision untuk Proyek Anda Berikutnya!
Mencapai toleransi ketat dalam pencetakan injeksi membutuhkan pendekatan sistematis yang mencakup pemilihan material, desain komponen, rekayasa cetakan, pengendalian proses, dan jaminan kualitas. Dengan memahami variabel yang memengaruhi akurasi dimensi dan menerapkan praktik terbaik di setiap tahap, produsen dapat secara konsisten menghasilkan komponen presisi tinggi yang memenuhi persyaratan industri yang paling ketat.
Berkolaborasi dengan mitra pencetakan injeksi presisi berpengalaman yang mengkhususkan diri dalam produksi dengan toleransi ketat adalah kunci keberhasilan di industri dengan permintaan tinggi. Kotoran ada di sini untuk membantu Anda dengan semua kebutuhan pencetakan injeksi plastikFasilitas kami yang bersertifikasi ISO mengkhususkan diri dalam aplikasi medis, kedirgantaraan, dan elektronik yang membutuhkan akurasi tanpa kompromi.
