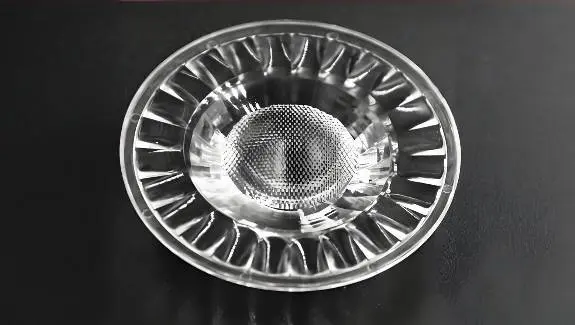

Polycarbonat-Spritzguss für optische und strukturelle PC-Teile
Welche Toleranzen hält Fecision bei Polycarbonat-Spritzgussteilen ein?
Unsere Produktions-PC-Formen werden bearbeitet auf ± 0.01 mm Die Kavitätenabmessungen werden mittels Drahterodieren präzise bestimmt. Optische Kavitäten erreichen eine S136-Spiegelpolitur bei einer Oberflächenrauheit (Ra) von ≤ 0.012 µm. Die Formen werden im laufenden Betrieb gefertigt. 500,000+ Zyklen vor der ersten Oberflächenbearbeitung, bei einem Klemmbereich von 80–350 Tonnen je nach Bauteilfläche.
ISO 9001:2015
ISO 13485:2016
AS 9100-zertifiziert
DFM-Rezension
Langsamdraht-EDM
erstes Oberflächenauftauereignis
PC in optischer Qualität
Zeit ab DFM-Genehmigung
Warum Ingenieure spezifizieren
Polycarbonat für anspruchsvolle
Spritzgussteile
Die Kerbschlagzähigkeit von Polycarbonat nach Izod beträgt 640–850 J/m². — etwa 40-mal höher als Standardacryl — deshalb kommt es bei Riot-Schilden, Flugzeugkabinenfenstern und Gehäusen für chirurgische Instrumente zum Einsatz, wo ein Komponentenausfall nicht akzeptabel ist.
Wir verwenden Polycarbonatformen bereits seit den Anfängen unserer Medizintechnikabteilung. Dabei wurde schnell klar: Die meisten PC-Bauteilausfälle, die wir in der DFM-Phase feststellen, lassen sich auf Unregelmäßigkeiten in der Wandstärke und der Gate-Position zurückführen.Es liegt nicht an der Materialqualität. Ein 0.8 mm dünner Bereich neben einer 3.5 mm dicken Rippe zeigt unter Belastung immer Spannungsaufhellungen – nicht weil das Polycarbonat schwach ist, sondern weil die Formkonstruktion eine molekulare Ausrichtung erzeugt hat, die das Material nicht tragen kann.
Auch bei der PC-Herstellung ist ein sorgfältiges Feuchtigkeitsmanagement erforderlich. Die Pellets werden vor dem Einbringen in den Behälter auf unter 0.02 % Restfeuchte getrocknet – unser Verfahren verwendet Trockenmittelbehältertrockner, die kontinuierlich bei 110–120 °C laufen. Überspringt man diesen Schritt, sieht man bereits im ersten Bild silberne Streifen. Das Material zeigt Ihnen sofort an, wenn etwas im Prozess nicht stimmt, was je nach Betrachtungsweise entweder frustrierend oder nützlich sein kann.
Mehr Material finden Sie auf unserer Website. Materialdienstleistungen →
Schlagfestigkeit
Kerbschlagzähigkeit nach Izod: 640–850 J/m (ASTM D256). Übersteht wiederholte Fallschläge bei Raumtemperatur – unerlässlich für Gerätegehäuse und Sicherheitsausrüstung.
Wärmeableitung
HDT 120–130 °C bei 1.82 MPa (ASTM D648). Übersteht Autoklavierzyklen und den Dauerbetrieb in Umgebungen bis zu 115 °C.
Optische Klarheit
Lichtdurchlässigkeit 88–90 % (ASTM D1003). Brechungsindex 1.586. Geeignet für Linsen, Instrumentenfenster und Displayabdeckungen, die eine nahezu glasartige Klarheit erfordern.
Dimensionsstabilität
Schwindung 0.5–0.7 % (gleichmäßig, amorph). Geringe Verformung im Vergleich zu teilkristallinen Alternativen. Gleichbleibende Eigenschaften in allen Kavitäten von Mehrkavitätenwerkzeugen.
Biokompatibilität
Erhältlich in Ausführungen gemäß USP Klasse VI und ISO 10993 (Makrolon 2458, Lexan 940). Geeignet für produktberührende Komponenten in Medizinprodukten gemäß ISO 13485.
Flammenbewertung
Für elektronische Gehäuse, Steckverbinder und elektrische Bauteile, die den gesetzlichen Bestimmungen entsprechen müssen, sind flammhemmende Ausführungen gemäß UL94 V-0 (Makrolon FR) erhältlich.

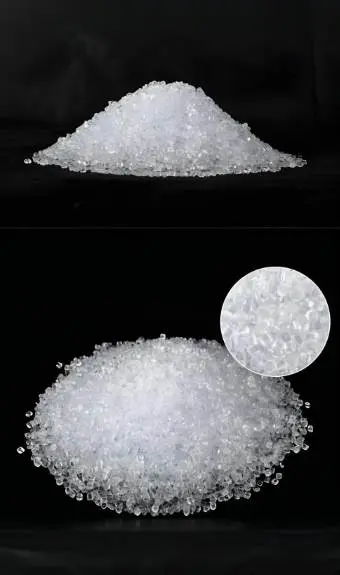

Die von uns verwendeten PC-Noten – und warum jede einzelne wichtig ist
Nicht alle Polycarbonate verhalten sich unter Spritzgießbedingungen gleich. Viskosität, Flammschutzklasse, Faserverstärkung und Biokompatibilitätsanforderungen bestimmen die Auswahl des Polycarbonats, bevor mit der Werkzeugkonstruktion begonnen wird.
Makrolon 2458 / Lexan 940
primärDieses Material verwenden wir bei den meisten PC-Aufträgen – für Objektivabdeckungen, Displayrahmen und Gehäuse, wo Transparenz und Stabilität gleichermaßen wichtig sind. Lexan 940 ist seit 30 Jahren aus gutem Grund das Arbeitspferd der Branche: gleichmäßiger Schmelzfluss (10 g/10 min bei 300 °C), vorhersehbare Schrumpfung und saubere Entformung.
Makrolon FR / Lexan 500R
FlammschutzmittelWenn das Endprodukt UL94 V-0 erfordert – beispielsweise Netzteilgehäuse, Komponenten für Elektrofahrzeugbatterien oder elektrische Steckverbinder – verwenden wir flammhemmendes Polycarbonat (FR). Die flammhemmenden Zusätze verändern die Werkzeugkonfiguration nicht wesentlich, beeinflussen aber die Angussgröße (das Material ist etwas steifer) und das Oberflächenbild (leichte Trübung im Vergleich zu ungefülltem Polycarbonat).
PC GF10 / GF20
Glas gefülltGlasfaserverstärkter Polycarbonat (GF-PC) bietet eine höhere Steifigkeit als optische Transparenz. Wir verwenden GF-Typen für Strukturhalterungen, Kamerahalterungen und Gehäuse medizinischer Geräte, bei denen Kriechen unter Last ein Problem darstellt. Der Nachteil: Glasfasern treten an der Formwand hervor und erzeugen eine strukturierte Oberfläche – eine polierte A-Oberfläche ist ohne Nachbearbeitung nicht möglich. Zu beachten ist außerdem: GF-PC ist abrasiv; wir verwenden gehärtete S136-Formen, die für GF-Typen geeignet sind.
PC/ABS-Mischungen
Mischung – KostenausgewogenPC/ABS stellt einen interessanten Mittelweg dar: Es büßt etwas an Schlag- und Hitzebeständigkeit im Vergleich zu reinem PC ein, lässt sich aber leichter verarbeiten (niedrigere Zylindertemperatur 230–260 °C gegenüber 280–310 °C bei PC) und ist pro Kilogramm 15–25 % günstiger. Für Gehäuse von Konsumgeräten, bei denen die Ästhetik von ABS akzeptabel ist, aber die strukturelle Steifigkeit von PC benötigt wird, ist es die richtige Wahl.
Unsere Polycarbonat-Spritzgussanlage
Formprozess
Sechs kontrollierte Phasen, jede mit einem dokumentierten Kontrollpunkt. PC erfordert eine strengere Prozessdisziplin als Standardkunststoffe – Zylindertemperatur, Feuchtigkeitsgehalt, Einspritzgeschwindigkeit und Werkzeugtemperatur interagieren auf eine Weise, die sich unmittelbar auf die Teilequalität auswirkt.
DFM-Rezension
Wandgleichmäßigkeit, Angusslage, Entformungswinkel und Rippengeometrie werden vor der CAM-Programmierung geprüft. PC-spezifische Warnsignale: Wandübergänge mit einer Änderung von über 25 %, Angusslagen, die zu Strahlbildung auf optischen Oberflächen führen.
Präzisionswerkzeuge
Der Hohlraumstahl S136 wurde mittels Drahterodieren auf kritische Maße auf ±0.01 mm bearbeitet. Die optischen Oberflächen wurden diamantpoliert (SPI A1, Ra ≤ 0.012 µm). Vor dem Anbringen der Gates erfolgte eine Hochglanzpolitur.
Materialvortrocknung
PC-Pellets werden 4–6 Stunden lang bei 110–120 °C in Trockenmittelbehältertrocknern getrocknet. Der Taupunkt wird kontinuierlich überwacht (< −30 °C). Die Restfeuchte muss unter 0.02 % liegen – dies wird bei Chargen für medizinische Anwendungen mittels Karl-Fischer-Titration überprüft.
Einspritzung und Prozesssteuerung
Zylindertemperatur 280–310 °C, Formtemperatur 80–110 °C. Die Einspritzgeschwindigkeit wurde so eingestellt, dass die Scherspannung an den PC-Ketten reduziert und optische Verzerrungen (Doppelbrechung) vermieden werden. Für das erste Teil wurde ein wissenschaftliches Formgebungs-DOE (Design of Experiments) durchgeführt, um das Prozessfenster festzulegen.
Prüfung während der Bearbeitung
Das Erstmuster wurde auf einer Koordinatenmessmaschine (KMM) vermessen (Systemgenauigkeit ±0.002 mm). Optische Bauteile wurden unter einer diffusen 500-Lux-Lichtbox auf Oberflächenfehler geprüft. Die Doppelbrechung wurde, sofern spezifiziert, mit polarisiertem Licht überprüft.
Nachbearbeitung & Auslieferung
Optionales Tempern bei 100–120 °C zum Abbau von Formspannungen vor dem Versand. Die Teile werden einzeln in kratzfester Folie verpackt. Vollständiges Chargenprotokoll und Maßbericht werden jeder Bestellung beigefügt.

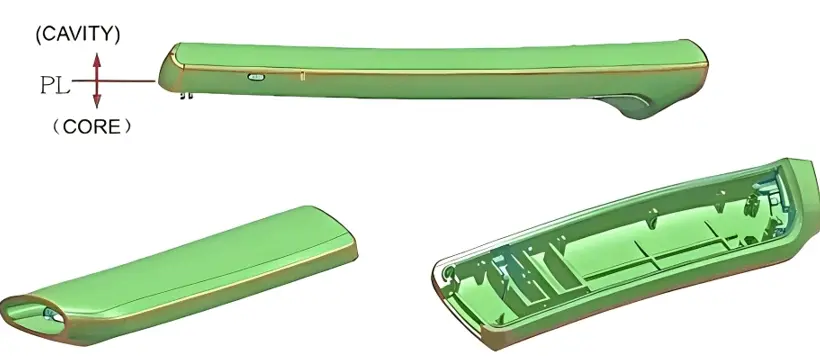

PC-Spritzguss DFM: Wo Teileausfälle verhindert werden
Unser DFM-Prozess für PC-Bauteile durchläuft acht spezifische Prüfpunkte, bevor das Werkzeugdesign endgültig festgelegt wird. Fehlerursachen bei PC-Bauteilen lassen sich vorhersagen, wenn man weiß, worauf man achten muss.
Entdecken Sie unsere Möglichkeiten im Bereich Spritzgusswerkzeuge →
Häufige PC-DFM-Probleme, die wir kennzeichnen
Spannungsrisse an Hinterschnitten
PC gibt beim Auswerfen nicht so nach wie PE oder PP. Bei Hinterschneidungen von mehr als 0.8 mm pro Seite ist ein Schieber oder Heber erforderlich. — Durch erzwungenes Auswerfen entstehen Spannungsaufhellungen oder verzögerte Rissbildung unter Last.
Maximaler Hinterschnitt: 0.8 mm/Seite ohne MechanismusDoppelbrechung in optischen Teilen
Hohe Einspritzgeschwindigkeit + niedrige Formtemperatur + dünne Wände = Molekülausrichtung, die sich unter polarisiertem Licht als Regenbogenstreifen zeigt. Optische Linsen erfordern ein Spritzgeschwindigkeitsprofil und eine Werkzeugtemperatur von ≥80 °C. um eine molekulare Relaxation vor dem Einfrieren zu ermöglichen.
Formtemperatur ≥80 °C für optisches PCChemische Kompatibilität von Trennmitteln
PC weist eine schlechte Beständigkeit gegenüber Trennmitteln auf Kohlenwasserstoffbasis auf – diese verursachen innerhalb weniger Tage nach der Teilefertigung Spannungsrisse. Nur interne Gleitmittel auf Silikonbasis oder Trockentrennmittel verwenden. Das überrascht die Leute bei der ersten Nutzung des PCs.
Nur Silikontrennmittel – keine KohlenwasserstoffspraysHeißkanaldüsentemperatur
PC zersetzt sich bei Temperaturen ab 340 °C. Die Düsenspitzentemperatur muss zwischen 280 und 315 °C liegen. – Bei zu hohen Temperaturen tritt bereits nach den ersten 50 Schüssen eine Vergilbung auf; bei zu niedrigen Temperaturen friert der Anguss während des Füllvorgangs ein. Die Kalibrierung erfolgt düsenweise im Rahmen der Werkzeugqualifizierung.
Düse: Enges Temperaturfenster 280–315 °CPräzisionskontrolle und Qualitätssicherung für PC-Teile
Alle nachfolgenden Messwerte sind gemessen, nicht geschätzt. Die geringe Schrumpfung von PC ermöglicht die Einhaltung enger Toleranzen – jedoch nur, wenn die Auflösung des Messsystems hoch genug ist, um diese zuverlässig zu überprüfen.
- PC (Polycarbonat) findet breite Anwendung in Gehäusen für medizinische Geräte, Griffen für chirurgische Instrumente und IV Steckverbinder aufgrund ihrer außergewöhnlichen Transparenz, Stoßfestigkeit und Beständigkeit gegenüber Sterilisationszyklen.
- Bei Fecision fertigen wir medizinische PC-Komponenten mit engen Toleranzen und vollständiger Rückverfolgbarkeit und gewährleisten so die Einhaltung der geltenden Normen. ISO 13485 und FDA Anforderungen. Ob Sie transparente Komponenten für das Flüssigkeitsmanagement oder langlebige chirurgische Instrumente benötigen, unsere medizinische Spritzgussdienste die Präzision liefern und Biokompatibilität Ihre Geräte erfordern.
Branchen, die auf Polycarbonat-Spritzguss angewiesen sind
Die Kombination aus optischer Klarheit, struktureller Integrität und Biokompatibilität gemäß regulatorischen Standards macht PC für Branchen mit sehr unterschiedlichen Betriebsanforderungen relevant – die wir alle mit der gleichen Werkzeuginfrastruktur bedienen.
Medizin & Diagnostik
Mikrofluidische Kartuschen, Gehäuse für IVD-Reagenzien, Gehäuse für chirurgische Instrumente und transparente Abdeckungen für Diagnosekammern. ISO-13485-Prozess, USP-Klasse VI verfügbar, Reinraumfertigungszelle der Klasse 10,000 für empfindliche Baugruppen.
Consumer Elektronik
Kameraobjektivabdeckungen, LED-Diffusorplatten, Displayrahmen und Gerätegehäuse, bei denen eine Oberflächengüte nach SPI A2 oder besser erforderlich ist. Die Kratzfestigkeit des PCs (Rockwell M70) gewährleistet, dass die Oberflächen auch bei der Produktion einwandfrei aussehen.
Luft- und Raumfahrt & Verteidigung
Instrumententafellinsen, HUD-Abdeckungen, Avionikgehäuse. AS 9100 Rev D-zertifiziertes Verfahren. Die Kombination aus optischer Klarheit und struktureller Steifigkeit von PC im Temperaturbereich von −40 °C bis +115 °C macht es zu einem der wenigen amorphen Polymere, die die Qualifikationsstandards der Luft- und Raumfahrt erfüllen.
Industrieelektronik
Steckergehäuse, Sensorabdeckungen, Klemmenblöcke und Schaltgehäuse, die die Flammschutzklasse UL94 V-0 erfordern. PC/ABS-Mischungen eignen sich für die meisten dieser Anwendungen zu geringeren Kosten und erfüllen gleichzeitig die meisten Anforderungen an Wärmedämmung und Stoßfestigkeit.
Polycarbonat-Spritzguss – Antworten auf Käuferfragen
Dies sind die sechs Fragen, die Ansprechpartner aus den Bereichen Entwicklung und Einkauf stellen, bevor sie uns eine Zeichnung zusenden. Wir haben sie mit konkreten Zahlen beantwortet, nicht mit Marketingfloskeln.
+
Möchten Sie Ihr Polycarbonat-Spritzgussprojekt besprechen?
Unsere erfahrenen Ingenieure können Ihre Anwendungsanforderungen analysieren und die optimale Lösung empfehlen.
Starten Sie Ihr Polycarbonat-Spritzgussprojekt
Laden Sie Ihre 3D-Datei oder 2D-Zeichnung hoch.
Unsere Ingenieure führen für Sie einen vollständigen DFM-Test speziell für Ihren PC durch.
